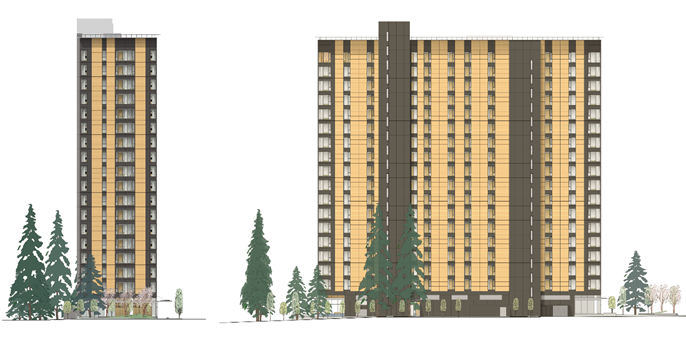

18 层全木结构 - 混合结构学生公寓楼,加拿大温哥华

Brock Commons 是一座 18 层的木结构-混合结构学生宿舍。该学生宿舍直接建造在加拿大温哥华不列颠哥伦比亚大学校区。

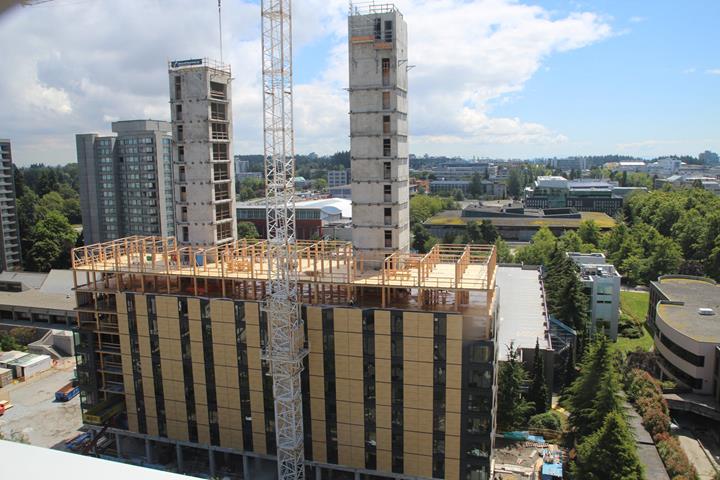

2017 年夏季建筑完工后,这座 53 米高的建筑物为世界上最高的木结构-混合结构建筑物。

结构

该结构由16层楼板和5层交叉层压木(BSP)楼板,二层楼的混凝土约束楼板和钢屋盖组成。 BSP板点支撑在2.85 mx 4.0 m网格中的交叉层压木柱上。

设计中不需要梁,因为使用了交叉层压木材的双轴承载力。 建筑物的高度由两个混凝土核心组成,水平结构加固结构。

交叉层压木结构单元的结构分析由Fast + Epp使用RFEM和RF-LAMINATE模块进行。

建模与计算

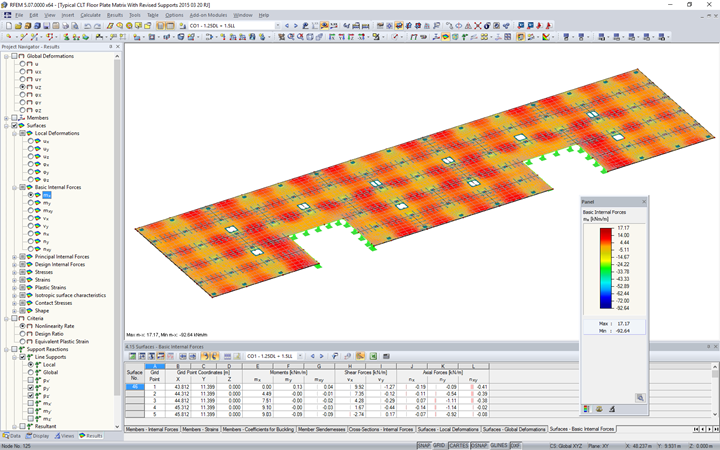

在RFEM中对单个楼板进行建模,以分析在RF-LAMINATE中双轴张拉的点支式楼板的抗弯和抗剪承载力以及使用寿命。

交叉层压木构件的受力分析和详细设计分别进行。 以1:1的比例进行测试以确认建模和设计假设。

结构设计 Fast + Epp
Vancouver, BC, Canada
www.fastepp.com
建筑师 Acton Ostry Architects Inc.
加拿大不列颠哥伦比亚省温哥华市
www.actonostry.ca

建筑师Hermann Kaufmann ZT GmbH
奥地利Schwarzach
www.hermann-kaufmann.at
投资商 University of British Columbia
Vancouver, BC, Canada
www.ubc.ca


项目说明

模型数据

节点数目: 989
线的数目 1207
杆件数目: 33
面的数目: 160
荷载工况数目 2
荷载组合数目 2
总重量 52,612 t
翘曲区域尺寸 56.760 x 15.816 x 0.000 m
软件版本 5.07.00
