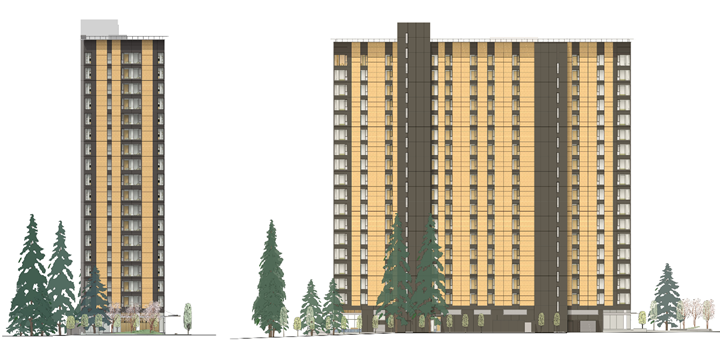

18‑этажное гибридное здание студенческой резиденции из массивной древесины, Канада

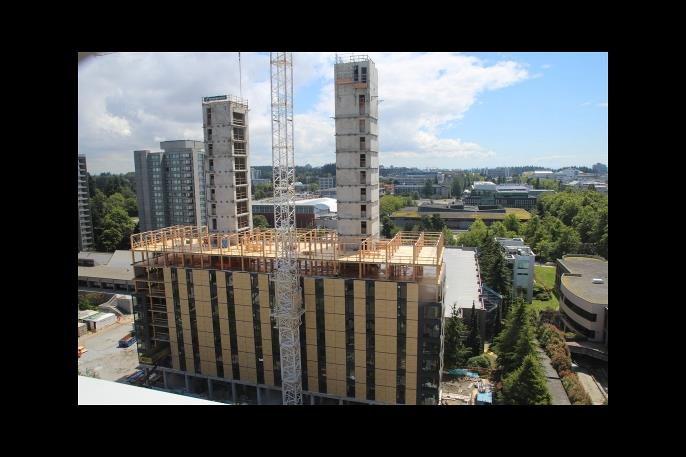

Brock Commons - это здание студенческой резиденции, которое ныне возводится на территории Университета Британской Колумбии в Ванкувере, Канада.

Гибридная конструкция из массивной древесины включает в себя перекрытия из пятислойной поперечно-клееной древесины (CLT), бетонную перегрузочную плиту и стальную каркасную кровлю.

Конструкция

Сама конструкция здания состоит из 16 этажей с пятислойными плитами перекрытия из поперечно-клееной древесины (CLT), бетонной перегрузочной плиты на втором этаже и стальной каркасной кровли. Все CLT панели в конструкции были точечно оперты на клееные деревянные колонны в сетке размером 2,85 х 4,0 м.

Благодаря применению возможностей двустороннего перекрытия CLT, можно было исключить из расчета абсолютно все балки. Целую конструкцию затем завершают два бетонных ядра в полную высоту, которые обеспечивают ее поперечную устойчивость.

Расчет CLT компонентов выполнила компания Fast + Epp с помощью программы RFEM и ее дополнительного модуля RF‑LAMINATE.

Моделирование и расчет

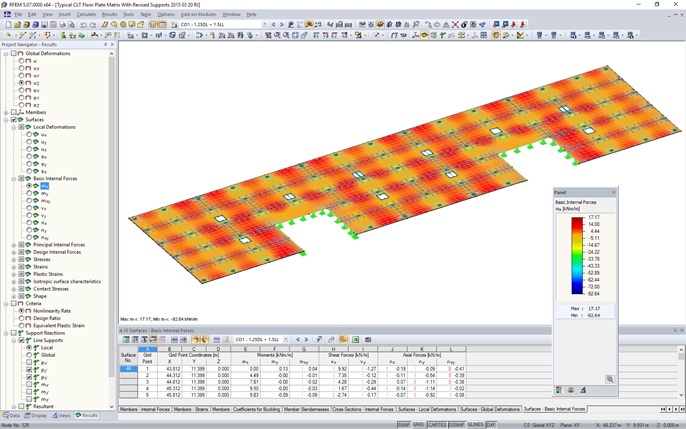

Отдельные межэтажные перекрытия были смоделированы в программе RFEM и ее дополнительном модуле RF‑LAMINATE, благодаря которому можно было не только лучше определить в панелях отношение прогиб/поперечная сила, но также оценить и пригодность к эксплуатации двусторонней, точечно поддерживаемой системы.

Расчет напряжений и подробный расчет CLT панелей затем проводился отдельно. Кроме того, для проверки допущений расчета были применены, например, также испытания в натуральном масштабе.

Проектирование конструкций Fast + Epp
Ванкувер, Британская Колумбия, Канада
www.fastepp.com
Архитекторы Acton Ostry Architects Inc.
Ванкувер, Британская Колумбия, Канада
www.actonostry.ca
и
Architekten Hermann Kaufmann ZT GmbH
Шварцах, Австрия
www.hermann-kaufmann.at
Заказчик Университет Британской Колумбии
Ванкувер, Британская Колумбия, Канада
www.ubc.ca


Спецификации проекта

Данные о модели

Количество узлов 989
Количество линий 1207
Количество стержней 33
Количество поверхностей 160
Количество загружений 2
Количество сочетаний нагрузок 2
Общий вес 52,612 t
Размеры (метрические) 56,760 x 15,816 x 0,000 m
Размеры (имперские) 186.22 x 51.89 x 0 feet
Версия программы 5.07.00
