18-piętrowy dom studencki z drewna, Kanada

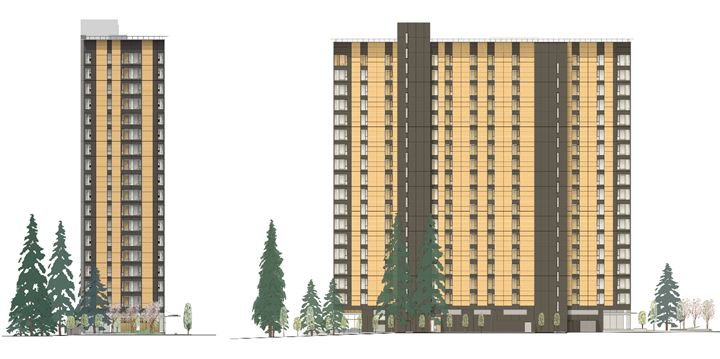

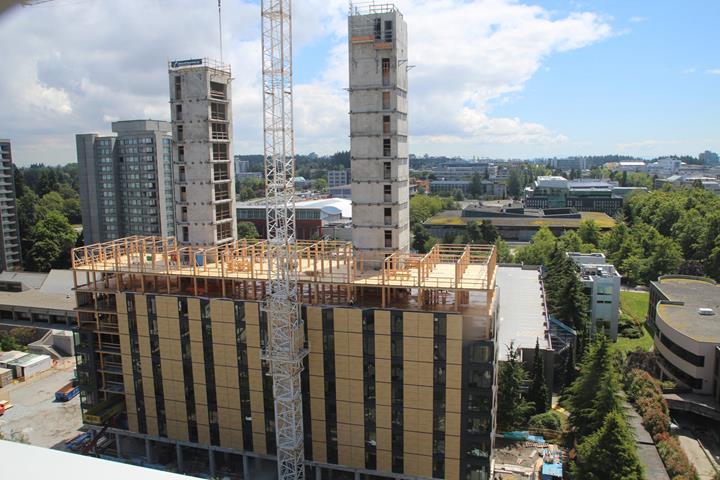

Brock Commons to dom studencki będący obecnie w trakcie budowy na terenie University of British Columbia w Vancouver, Kanada.

Drewniana konstrukcja składa się z 5-warstwowych płyt stropowych z drewna klejonego krzyżowo (CLT), betonowej płyty usztywniającej oraz konstrukcji stalowej dachu.

Konstrukcja

Konstrukcja składa się z 16 pięter zbudowanych z pięciowarstwowych płyt stropowych z drewna klejonego krzyżowo (CLT), betonowej płyty usztywniającej na poziomie 2 oraz konstrukcji stalowej dachu. Płyty CLT są podparte punktowo na słupach z drewna klejonego warstwowo na siatce o wymiarach 2.85 m x 4.0 m.

Dzięki wykorzystaniu właściwości płyt CLT, pracujących dwukierunkowo, możliwa była rezygnacja z belek. Konstrukcję uzupełniają dwa betonowe rdzenie zapewniające stabilizację boczną.

Analizę statyczno-wytrzymałościową dla komponentów CLT uzupełniono w programie Fast + Epp, z wykorzystaniem RFEM w połączeniu z modułem dodatkowym RF LAMINATE.

Modelowanie i obliczenia

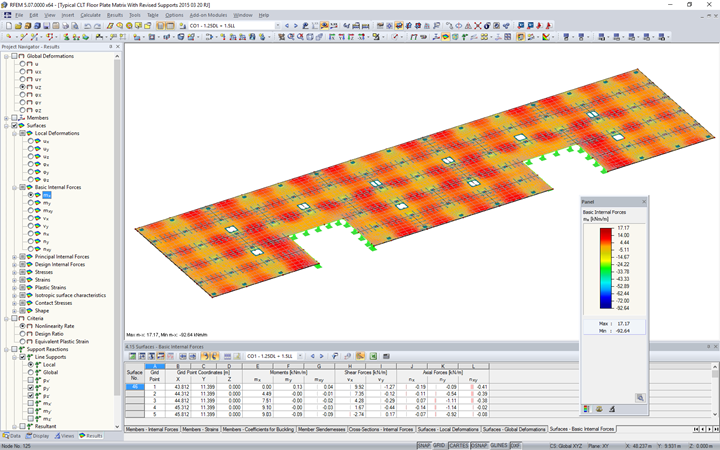

Poszczególne piętra zostały zamodelowane w RFEM i module dodatkowym RF LAMINATE, aby jak najlepiej określić zapotrzebowanie płyt na zginanie/ścinanie oraz komfort użytkowalności dwukierunkowego, podpartego punktowo układu.

Analiza naprężeń oraz szczegółowe obliczenia samych płyt CLT przeprowadzono odrębnie. Testy w pełnej skali wykorzystano do potwierdzenia założeń odnośnie zamodelowania i obliczeń.

Analiza statyczno-wytrzymałościowa Fast + Epp
Vancouver, BC, Kanada
www.fastepp.com
Architekci Acton Ostry Architects Inc.
Vancouver, BC, Kanada
www.actonostry.ca
i
Architekci Hermann Kaufmann ZT GmbH
Schwarzach, Austria
www.hermann-kaufmann.at
Inwestor University of British Columbia
Vancouver, BC, Kanada
www.ubc.ca


Specyfikacja projektu

Dane modelu

Liczba węzłów 989
Liczba linii 1207
Liczba prętów 33
Liczba powierzchni 160
Ilość przypadków obciążenia 2
Ilość KO 2
Ciężar całkowity 52,612 t
Wymiary (metryczne) 56,760 x 15,816 x 0,000 m
Wymiary (imperialne) 186.22 x 51.89 x 0 feet
Wersja programu 5.07.00
