Residencia de estudiantes híbrida de madera de 18 pisos, Canadá

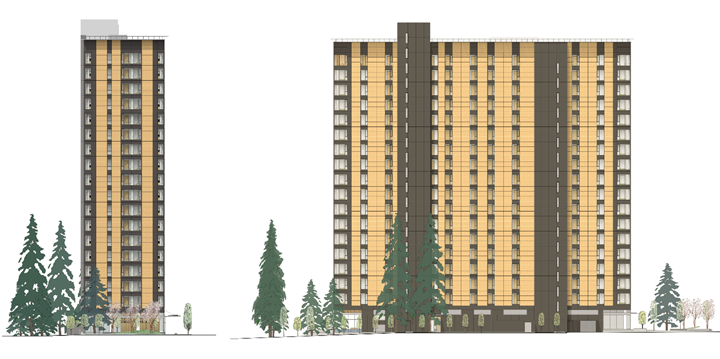

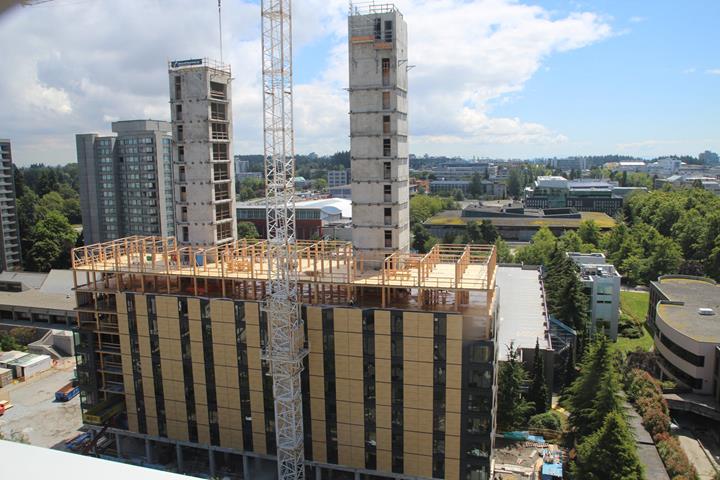

Brock Commons es una residencia de estudiantes actualmente en construcción en la Universidad de Columbia Británica en Vancouver, Canadá.

La estructura híbrida de madera se compone de pisos 5 capas de madera contralaminada (CLT), una losa de transferencia de hormigón y una cubierta de armazón de acero.

La estructura

La estructura está compuesta de 16 pisos de paneles de cinco capas de madera contralaminada (CLT), una losa de transferencia de hormigón en el nivel 2 y una cubierta de armazón de acero. Los paneles de CLT están apoyados en puntos en pilares de madera laminada encolada en una parrilla de 2,85 m x 4,0 m.

Las vigas se eliminaron del cálculo utilizando las capacidades de extensión de dos ejes de los paneles CLT. La estructura se completa con dos núcleos de hormigón de altura completa para la estabilidad lateral.

El análisis estructural de los componentes de CLT se completó por Fast + Epp utilizando RFEM junto con el módulo adicional RF‑LAMINATE.

Modelado y Cálculo

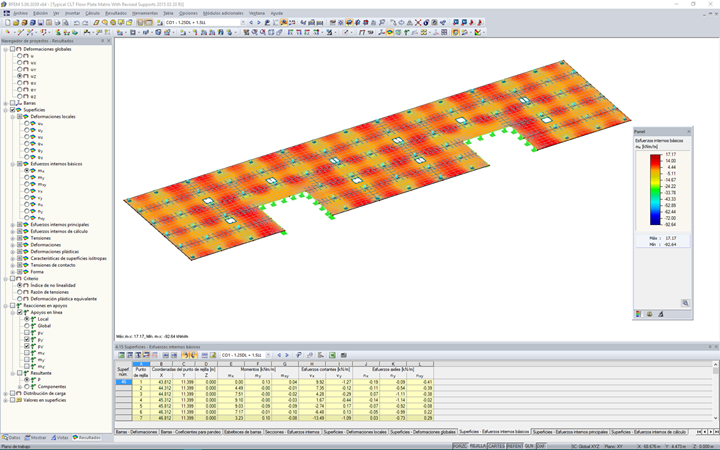

Los pisos individuales se modelaron en RFEM con el módulo adicional RF‑LAMINATE para determinar la mejor solicitud de flexión/cortante en los paneles, así como también la operación en servicio del sistema de soporte en puntos de dos ejes.

El análisis de tensiones y el cálculo detallado de los paneles de CLT fue realizado por separado. Para confirmar el modelado y los supuestos de cálculo se realizaron pruebas a escala completa.

Ingeniería estructural Fast + Epp
Vancouver, BC, Canadá
www.fastepp.com
Arquitectura Acton Ostry Architects Inc.
Vancouver, BC, Canadá
www.actonostry.ca
y
Architekten Hermann Kaufmann ZT GmbH
Schwarzach, Austria
www.hermann-kaufmann.at
Inversor University of British Columbia
Vancouver, BC, Canadá
www.ubc.ca


Especificaciones del proyecto

Datos del modelo

Número de nudos 989
Número de líneas 1207
Número de barras 33
Número de superficies 160
Número de casos de carga 2
Número de combinaciones de carga 2
Peso completo 52.612 t
Dimensiones (métricas) 56,760 x 15,816 x 0,000 m
Dimensiones (imperiales) 186.22 x 51.89 x 0 feet
Versión del programa 5.07.00
