Structure mixte bois-béton-acier d'une résidence étudiante de 18 étages à Vancouver, Canada

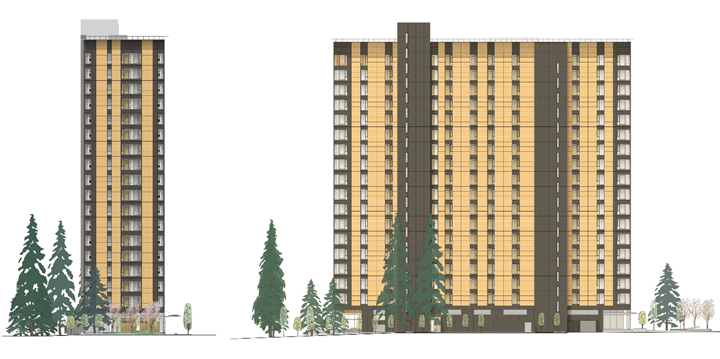

La résidence étudiante Brock Commons est un immeuble avec une structure mixte bois-béton-acier de 18 étages. Il a été construit sur le campus de l'Université de la Colombie-Britannique de Vancouver, au Canada.

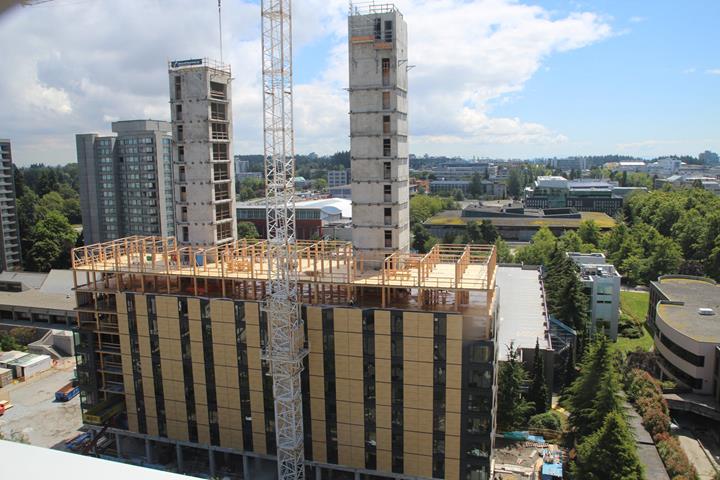

Lorsque les travaux ont été achevés à l'été 2017, la résidence Brock Commons était l'immeuble de ce type le plus haut du monde avec ses 53 mètres de hauteur.

Structure

Elle se compose de 16 planchers avec des dalles en CLT, d'une dalle de béton au deuxième étage et d'une toiture en acier. Les panneaux en CLT sont supportés ponctuellement par des poteaux en lamellé collé dans une grille de 2,85 m x 4,0 m.

Les poutres n'ont pas été requises pour le calcul car la capacité biaxiale du CLT a été mise à profit. Le contreventement horizontal de la structure est assuré par deux noyaux de béton aussi hauts que le bâtiment.

Le bureau d'études Fast + Epp a calculé les éléments en CLT à l'aide de RFEM et du module RF-LAMINATE.

Modélisation et calcul

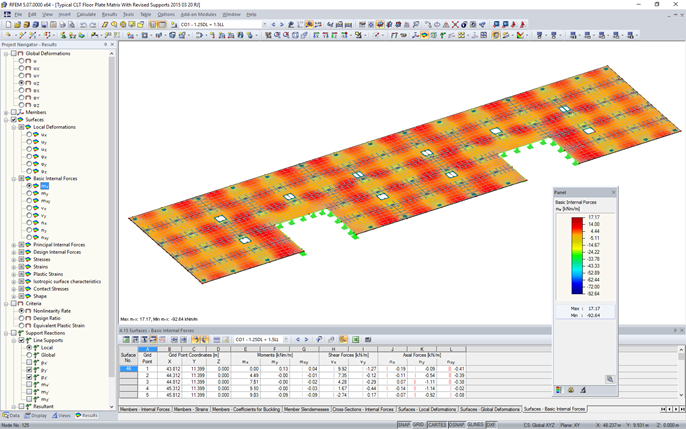

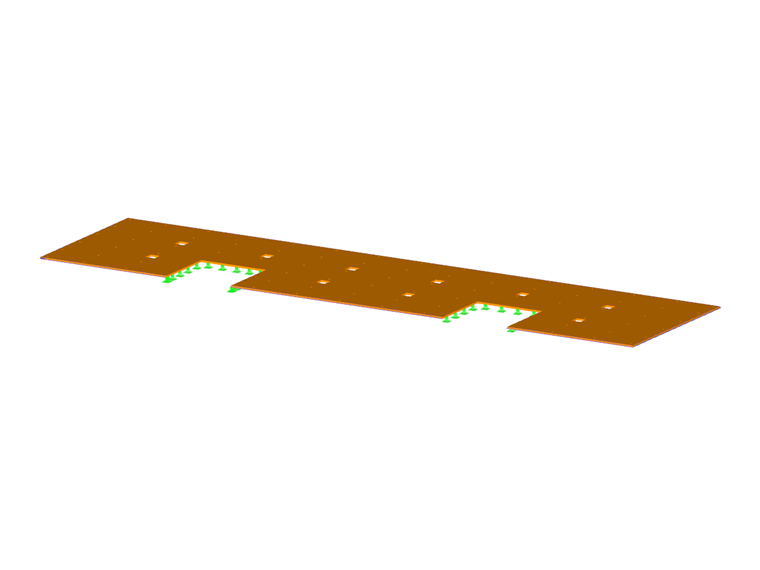

Chaque plancher a été modélisé dans RFEM pour analyser dans RF-LAMINATE sa résistance à la flexion et au cisaillement ainsi que la résistance à l'ELS des dalles de plafond sollicitées ponctuellement dans les deux directions.

L'analyse des contraintes et le calcul détaillé des éléments en bois lamellé croisé ont été réalisés séparément. Des tests ont été réalisés sur une échelle de 1:1 pour confirmer les hypothèses de modélisation et de calcul.

Calcul de structure Fast + Epp
Vancouver, CB, Canada
www.fastepp.com
Architecture Acton Ostry Architects Inc.
Vancouver, CB, Canada
www.actonostry.ca
et
Architekten Hermann Kaufmann ZT GmbH
Schwarzach, Autriche
www.hermann-kaufmann.at
Maître d'ouvrage Université de la Colombie-Britannique
Vancouver, CB, Canada
www.ubc.ca


Spécifications du projet

Données de modèle

Nombre de nœuds 989
Nombre de lignes 1207
Nombre de barres 33
Nombre de surfaces 160
Nombre de cas de charge 2
Nombre de combinaisons de charges 2
Poids total 52,612 t
Dimensions (métrique) 56,760 x 15,816 x 0,000 m
Dimensions (impériales) 186.22 x 51.89 x 0 feet
Version du logiciel 5.07.00
