该帐篷由 PVC 材料制成的矩形帆布,通过拉杆和钢管柱张拉而成,形成一个开放式帐篷。 除了自重外,风荷载和绳索预应力也作用在结构上。
在初始几何形状中,画布被建模为一个矩形平面。 拉杆会像索一样通过结构找形模块被施加预应力。 风荷载适用于由预应力确定的帆布形状。 Im finalen Gleichgewichtszustand ist die Fläche mehrachsig gekrümmt und der Rahmen ist deutlich aus der Ebene verformt.

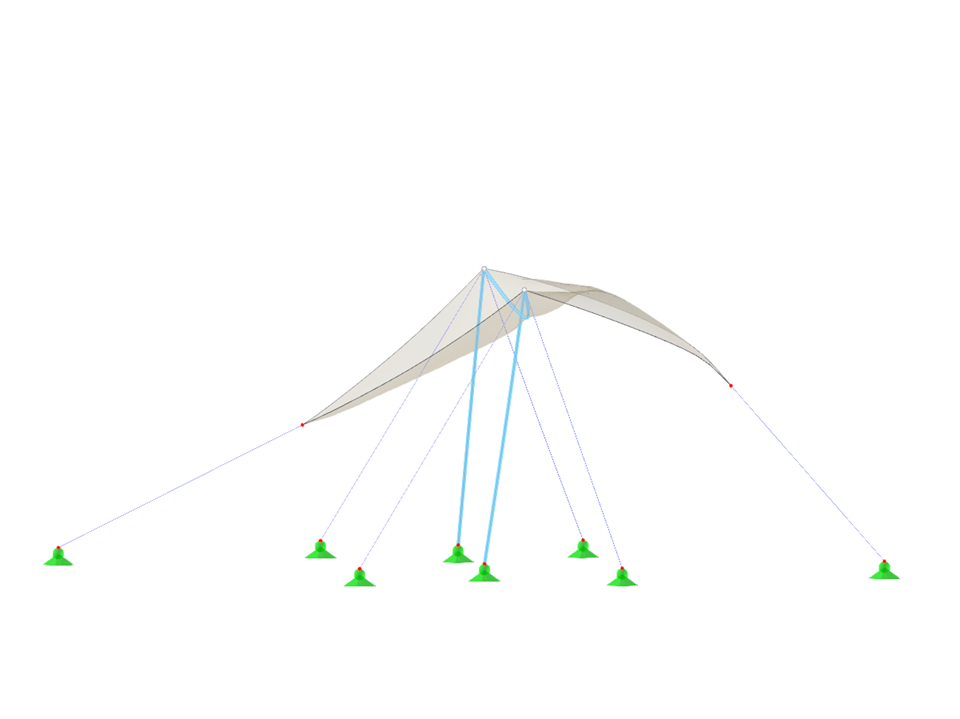

拉线防水布,配有帐篷杆和绳索
节点数目: | 12 |
线的数目 | 13 |
杆件数目: | 9 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 1 |
结果组合数目 | 0 |
总重量 | 0,027 t |
翘曲区域尺寸 | 8.881 x 3.000 x 6.881 m |
