RFEM – Online-Handbuch Flächen
Eine Rechteckplane aus PVC wird mit Schnüren aus Polypropylen und Stahlrohrstangen zu einem offenen Zelt abgespannt. Die Konstruktion wird neben Eigengewicht auch durch Wind sowie den Vorspannkräften aus den Schnüren beansprucht.
In der Ausgangsgeometrie ist die Plane rechteckig als ebene Fläche modelliert. Die Schnüre sind als Seil mit dem Add-On Formfindung vorgespannt. Die Windlast wird auf die aus der Vorspannung ermittelte Form der Plane aufgebracht. Im finalen Gleichgewichtszustand ist die Fläche mehrachsig gekrümmt und der Rahmen ist deutlich aus der Ebene verformt.

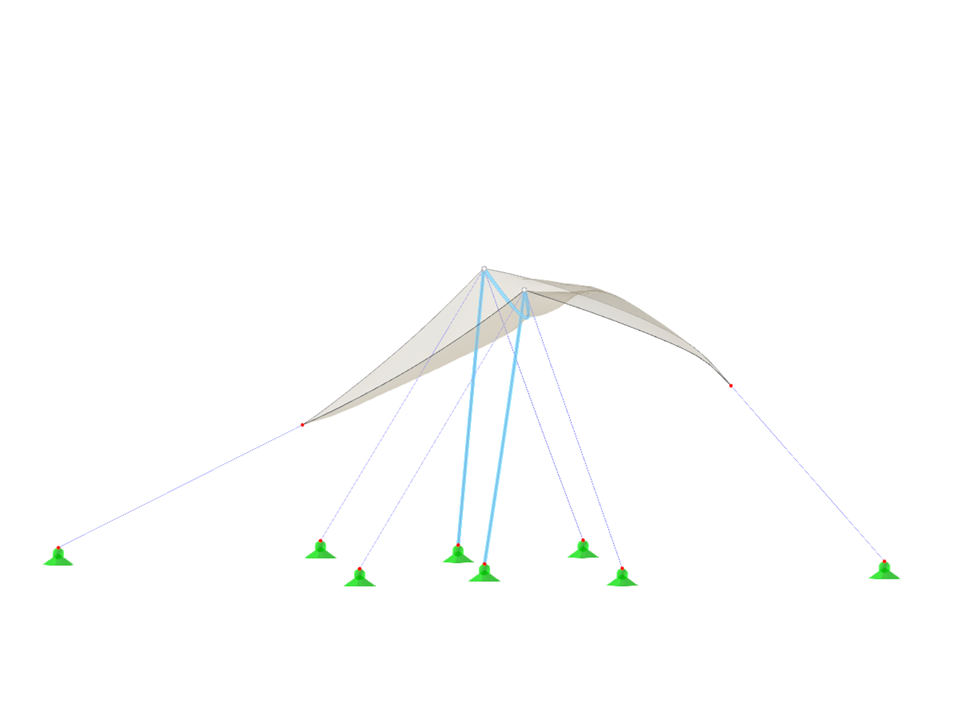

Abgespannte Plane mit Zeltstangen und Schnüren
| Anzahl Knoten | 12 |
| Anzahl Linien | 13 |
| Anzahl Stäbe | 9 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.027 t |
| Abmessungen (metrisch) | 8.881 x 3.000 x 6.881 m |
| Abmessungen (imperial) | 29.14 x 9.84 x 22.58 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
