Une toile rectangulaire en PVC est tendue avec des attaches en polypropylène et des poteaux tubulaires en acier pour former une tente ouverte. Outre le poids propre, la structure est également chargée par le vent et les forces de précontrainte des membrures.
Dans la géométrie initiale, la toile est modélisée sous forme de surface plane rectangulaire. Les tirants sont précontraints sous forme de câbles à l'aide du module complémentaire Recherche de forme. La charge de vent est appliquée à la forme de la toile déterminée à partir de la précontrainte. Im finalen Gleichgewichtszustand ist die Fläche mehrachsig gekrümmt und der Rahmen ist deutlich aus der Ebene verformt.

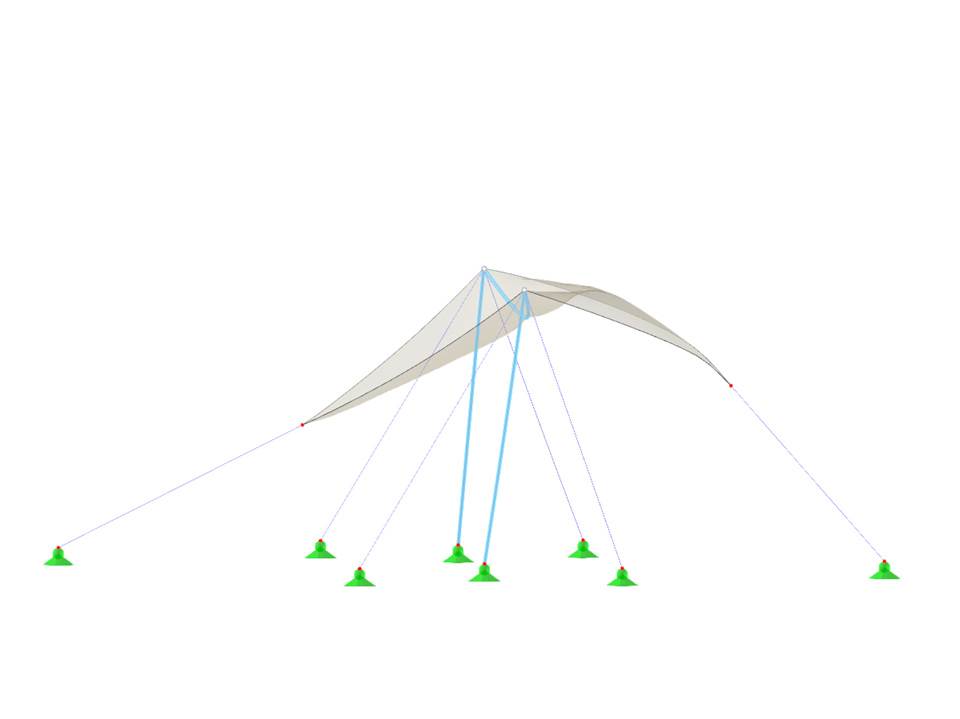

Bâche haubanée avec poteaux et haubans
Nombre de nœuds | 12 |
Nombre de lignes | 13 |
Nombre de barres | 9 |
Nombre de surfaces | 1 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,027 t |
Dimensions (métrique) | 8,881 x 3,000 x 6,881 m |
Dimensions (impériales) | 29.14 x 9.84 x 22.58 feet |
