Una tela rettangolare in PVC è tesa con tiranti in polipropilene e pali tubolari in acciaio per formare una tenda aperta. Oltre al carico permanente, la struttura è anche caricata dal vento e dalle forze di precompressione delle corde.
Nella geometria iniziale, il canvas è modellato come una superficie piana rettangolare. I tiranti sono precompressi come funi utilizzando l'add-on Form-Finding. Il carico del vento viene applicato alla forma della tela determinata dalla precompressione. Im finalen Gleichgewichtszustand ist die Fläche mehrachsig gekrümmt und der Rahmen ist deutlich aus der Ebene verformt.

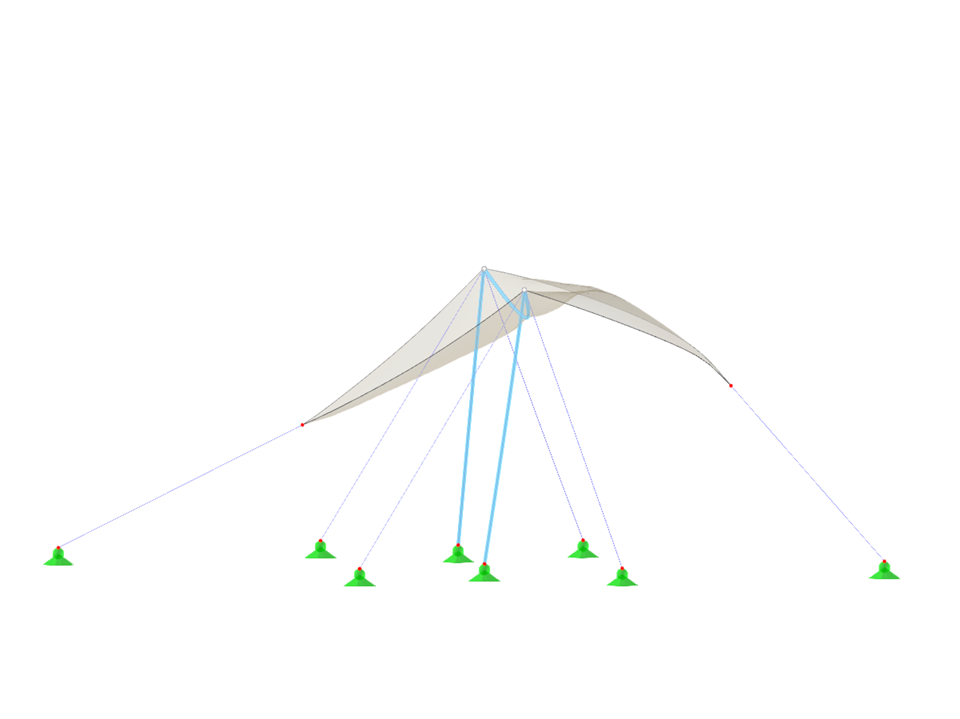

Telo tirato con pali della tenda e funi
Numero di nodi | 12 |
Numero di linee | 13 |
Numero di aste | 9 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 1 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,027 t |
Dimensioni (metriche) | 8.881 x 3.000 x 6.881 m |
Dimensioni (imperiali) | 29.14 x 9.84 x 22.58 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
