Obdélníková plachta z PVC je napnutá polypropylenovými táhly a ocelovými trubkovými tyčemi do otevřeného stanu. Kromě vlastní tíhy je konstrukce zatížena také větrem a předpínacími silami z kordů.
V počáteční geometrii je plátno modelováno jako obdélníková rovinná plocha. Spojovací táhla jsou předpjata jako lana pomocí addonu Form-finding. Zatížení větrem se aplikuje na tvar plachty vypočítaný z předpětí. Im finalen Gleichgewichtszustand ist die Fläche mehrachsig gekrümmt und der Rahmen ist deutlich aus der Ebene verformt.

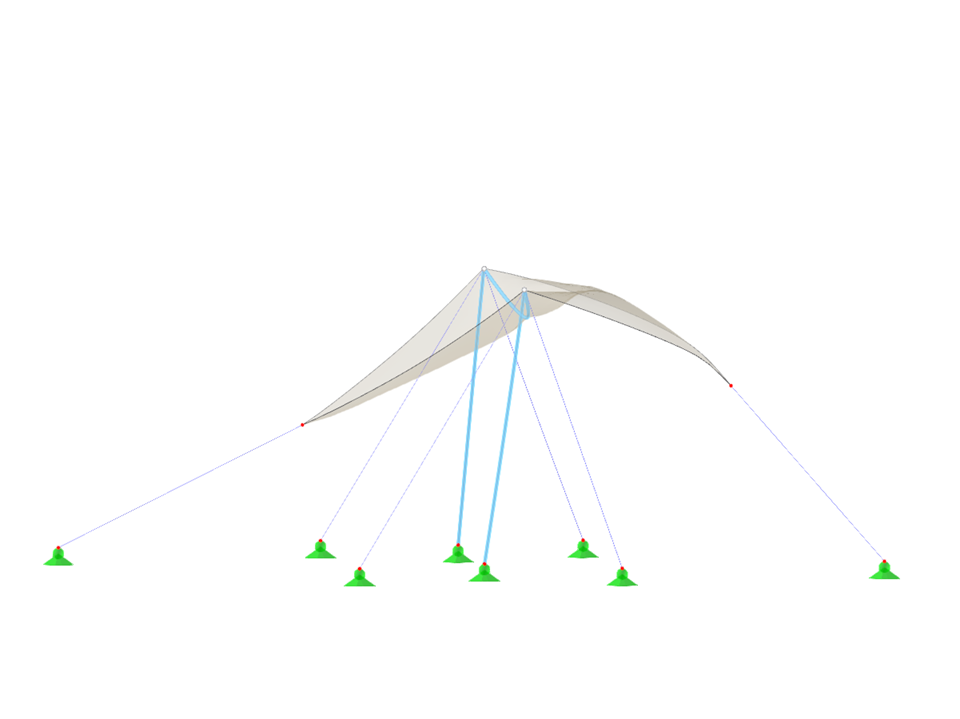

Ukotvená plachta se stanovými tyčemi a provazy
| Počet uzlů | 12 |
| Počet linií | 13 |
| Počet prutů | 9 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,027 t |
| Rozměry (metrické) | 8,881 x 3,000 x 6,881 m |
| Rozměry (imperiální) | 29.14 x 9.84 x 22.58 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
