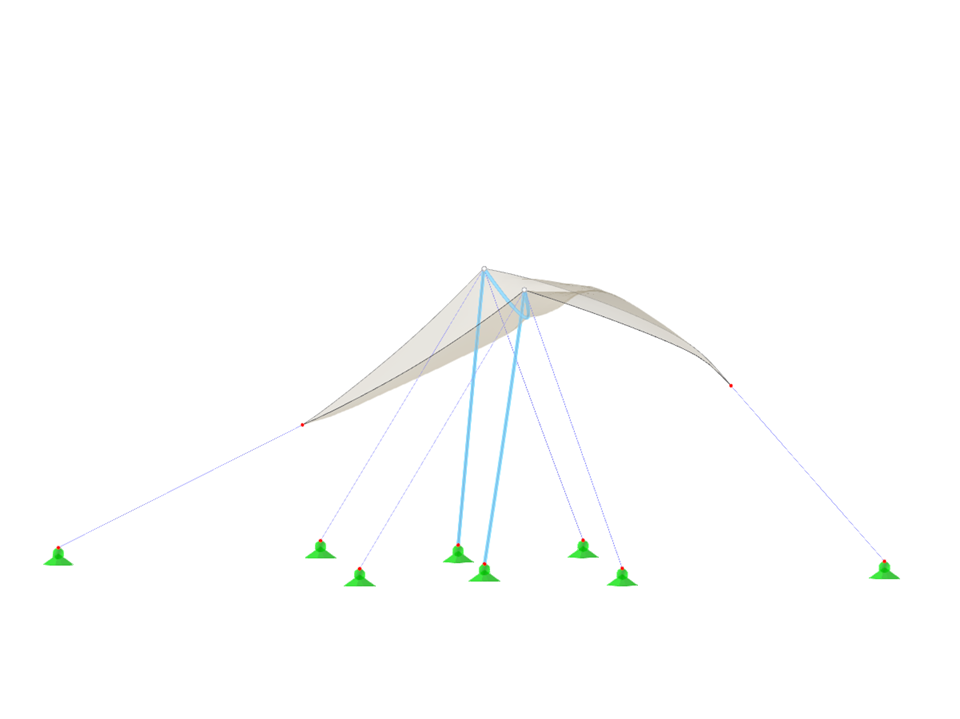

Прямоугольное полотно из ПВХ натянуто с помощью полипропиленовых стяжек и трубчатых стальных стержней, образуя открытую палатку. Кроме постоянной нагрузки, на конструкцию действует также ветровые нагрузки и силы предварительного напряжения от тросов.
В исходной геометрии полотно моделируется в виде прямоугольной плоской поверхности. С помощью аддона Поиск формы они предварительно напрягаются как канаты. Ветровая нагрузка применяется к форме ткани, определенной по предварительному напряжению. Im finalen Gleichgewichtszustand ist die Fläche mehrachsig gekrümmt und der Rahmen ist deutlich aus der Ebene verformt.
Брезент с растяжками, стойками и тросами
Количество узлов | 12 |
Количество линий | 13 |
Количество стержней | 9 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,027 t |
Размеры (метрические) | 8,881 x 3,000 x 6,881 m |
Размеры (имперские) | 29.14 x 9.84 x 22.58 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
