在这里您可以下载钢筋混凝土结构的模型,然后使用有限元程序 RFEM 打开。
该模型将在 2022 年 12 月 19 日举办的“RFEM 6 和 RSTAB 9 中的新功能”网络研讨会(德语,2022 年 12 月 21 日,英语)中使用。

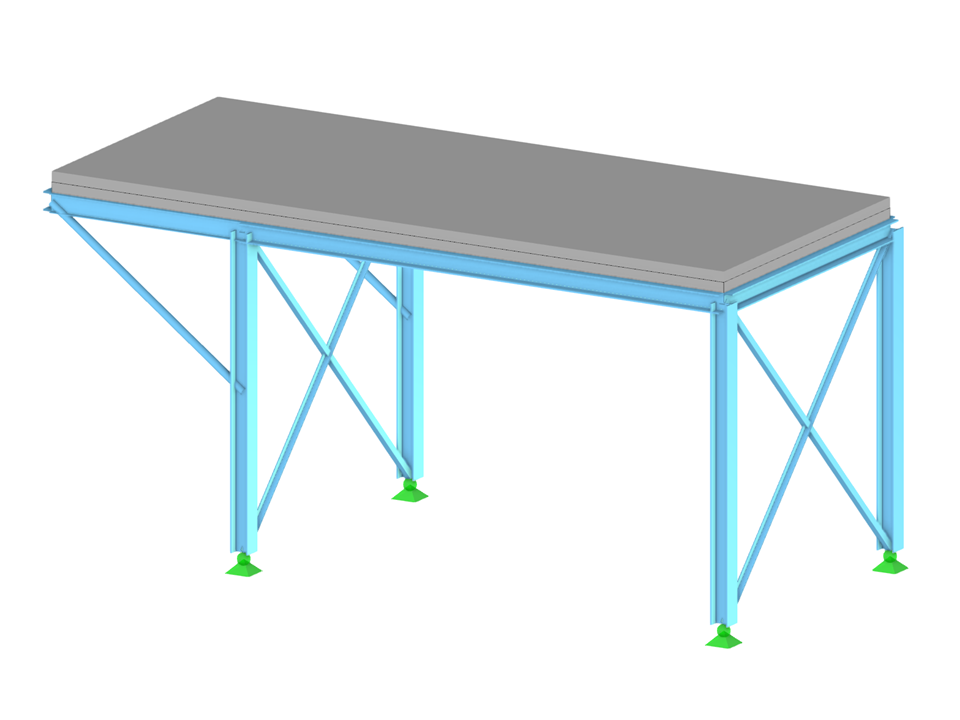

钢和钢筋混凝土结构,带线释放
节点数目: | 18 |
线的数目 | 28 |
杆件数目: | 17 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 12,300 t |
翘曲区域尺寸 | 7.000 x 3.000 x 3.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
