Descargue aquí el modelo de una estructura de acero y hormigón armado y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizará en el seminario web gratuito "Novedades en RFEM 6 y RSTAB 9" el 19 de diciembre de 2022 (alemán, 21 de diciembre de 2022, inglés).
Modelo utilizado en

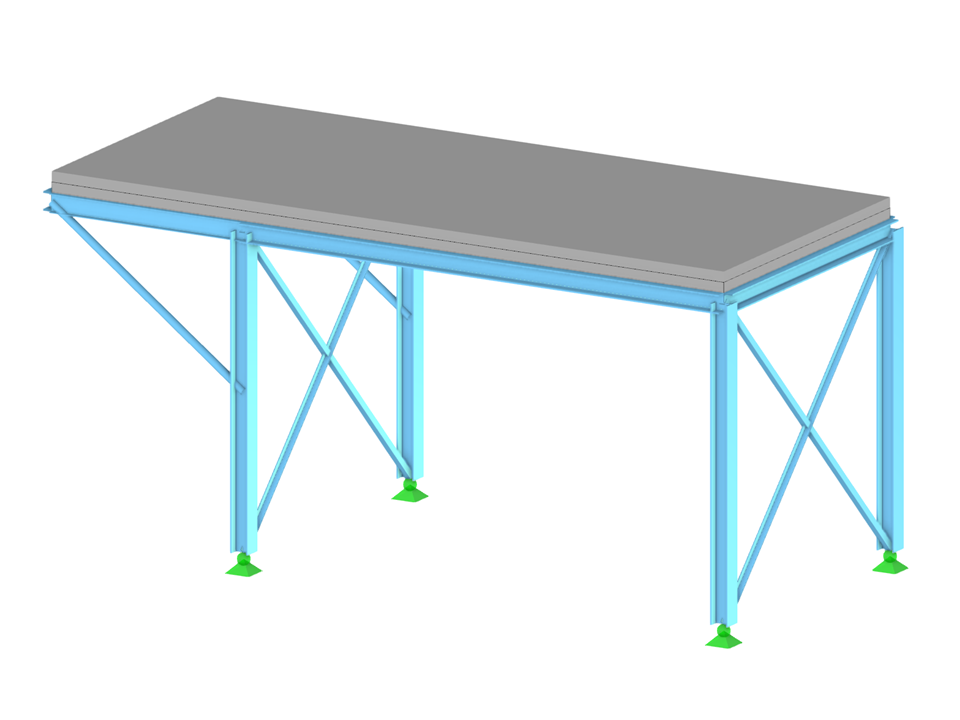

Construcción de acero y hormigón armado con liberación de línea
| Número de nudos | 18 |
| Número de líneas | 28 |
| Número de barras | 17 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 12.300 t |
| Dimensiones (métricas) | 7,000 x 3,000 x 3,000 m |
| Dimensiones (imperiales) | 22.97 x 9.84 x 9.84 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
