我正在设计一个非对称截面,收到以下信息: "Unbemessbar: ER051 Moment um Achse z am nichtsymmetrischen Querschnitt, Voutenstab oder Stabsatz". Warum?

Antwort:
Der Grund für diesen Warnhinweis ist, dass unsymmetrische Querschnitte weder mit den in Abschnitt 6.3.3 der EN 1993-1-1 genannten Verfahren noch mit dem allgemeinen Verfahren gemäß Abschnitt 6.3.4 der EN 1993-1-1 nachgewiesen werden können.

Ein Stabilitätsnachweis kann jedoch nach der Theorie II. Ordnung als Querschnittsnachweis erbracht werden. Dies ist mit den Zusatzmodulen FE-BGDK oder STAHL Wölbkrafttorsion möglich.


(0)
0(最多 5 颗星)
5 星 0
4 星 0
3 星 0
2 星 0
1 星 0

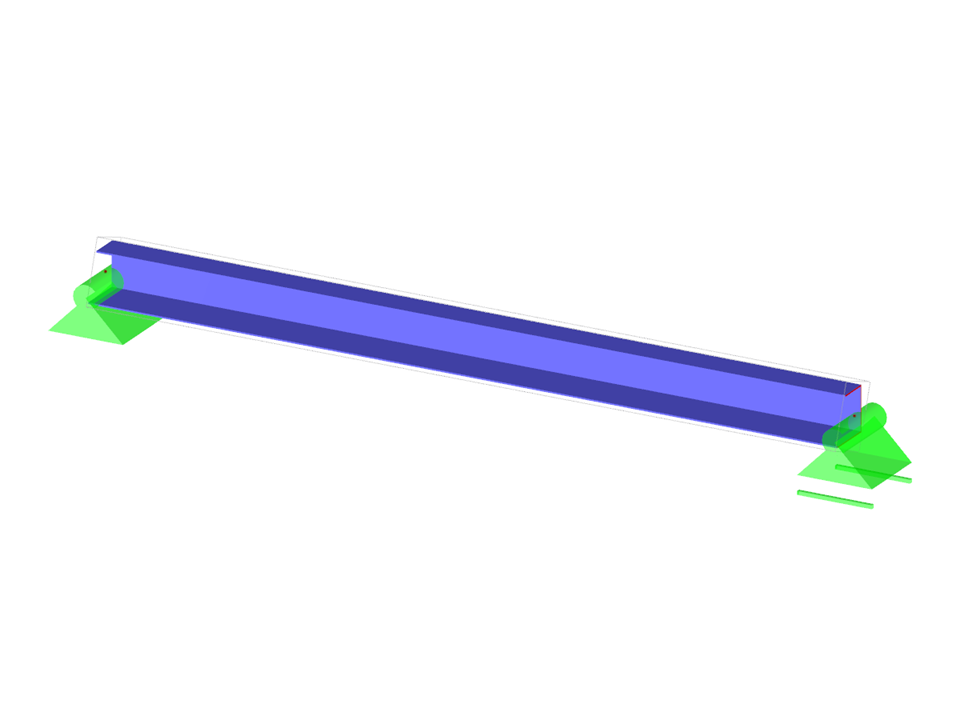

单跨不对称截面梁

节点数目: 2
线的数目 1
杆件数目: 1
荷载工况数目 1
总重量 0,306 t
翘曲区域尺寸 5.500 x 0.500 x 0.500 m
软件版本 5.23.01

您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
