Projektuję przekrój asymetryczny i otrzymuję komunikat: "Nieobliczalny: ER051 Moment względem osi z na przekroju asymetrycznym, zbieżności lub zbiorze prętów. " Dlaczego?
Odpowiedź:
Powodem tego ostrzeżenia jest to, że przekroje asymetryczne nie mogą być obliczane przy użyciu metod wymienionych w pkt 6.3.3 normy EN 1993-1-1 lub metody ogólnej zgodnie z 6.3.4 normy EN 1993-1-1.
Analizę stateczności można przeprowadzić jako wymiarowanie przekroju według analizy drugiego rzędu , co jest możliwe dzięki zastosowaniu modułów dodatkowych FE ‑ LTB lub STEEL Warping Torsion.

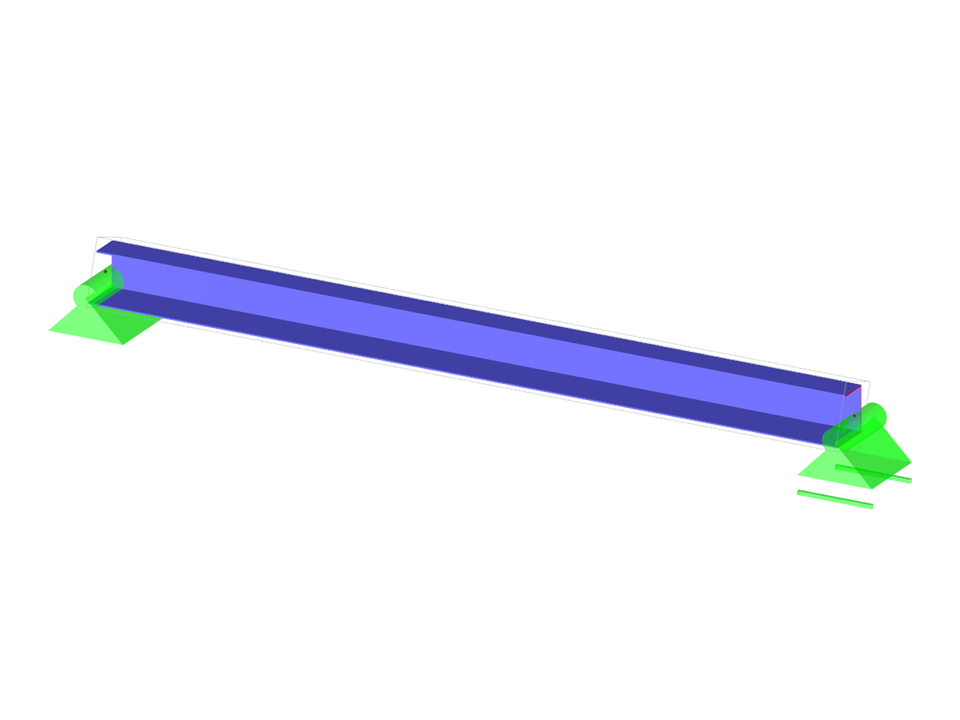

Belka jednoprzęsłowa o asymetrycznym przekroju
Liczba węzłów | 2 |
Liczba linii | 1 |
Liczba prętów | 1 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,306 t |
Wymiary (metryczne) | 5,000 x 0,000 x 0,000 m |
Wymiary (imperialne) | 16.4 x 0 x 0 feet |
