Navrhnu asymetrický průřez a zobrazí se mi hlášení: „Nelze posoudit: ER051 Moment okolo osy z na asymetrickém průřezu, náběhu nebo sadě prutů. " Proč?
Odpověď:
Důvodem tohoto upozornění je, že asymetrické průřezy nelze posuzovat metodami uvedenými v 6.3.3 normy EN 1993-1-1 nebo obecnou metodou podle 6.3.4 normy EN 1993-1-1.
Stabilitní analýzu lze provést jako posouzení průřezu podle analýzy druhého řádu , což je možné pomocí přídavných modulů FE-LTB nebo STEEL Warping Torsion.
Model použitý v

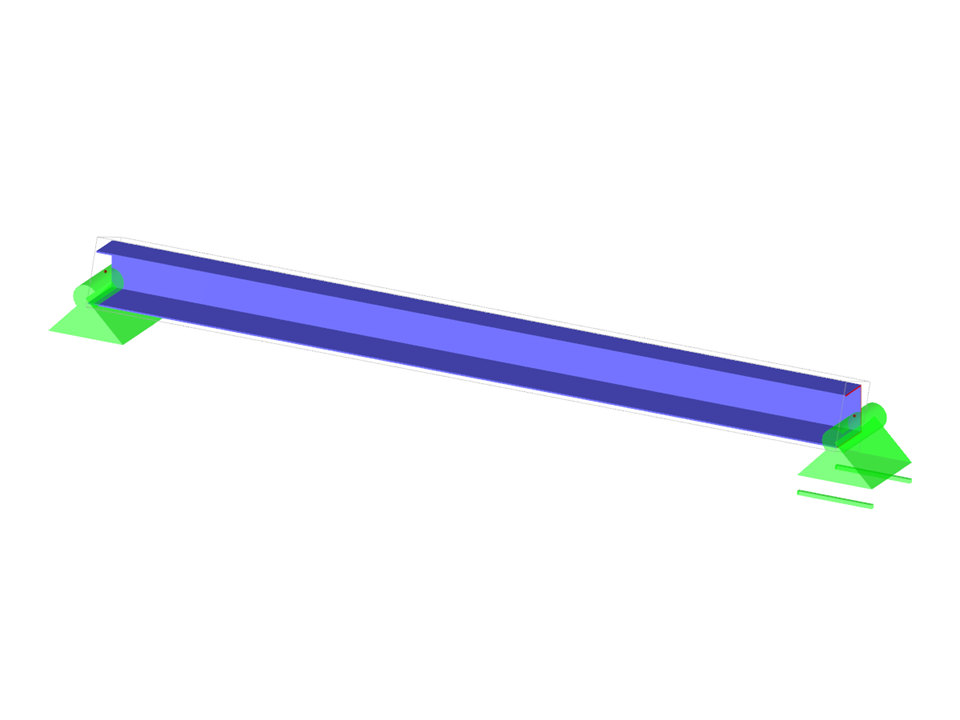

Prostý nosník s asymetrickým průřezem
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,306 t |
| Rozměry (metrické) | 5,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 16.4 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
