Progetto una sezione trasversale asimmetrica e ricevo il messaggio: "Non progettabile: ER051 Momento attorno all'asse z su sezione trasversale asimmetrica, rastremazione o set di aste. " Perché?
Risposta:
La ragione di questa avvertenza è che le sezioni trasversali asimmetriche non possono essere progettate utilizzando i metodi menzionati in 6.3.3 della EN 1993-1 o il Metodo Generale secondo 6.3.4 della EN 1993-1-1.
È possibile eseguire l'analisi di stabilità come progetto della sezione trasversale secondo l' analisi del secondo ordine , ciò è possibile utilizzando i moduli aggiuntivi FE-LTB o STEEL Warping Torsion.
Modello utilizzato in

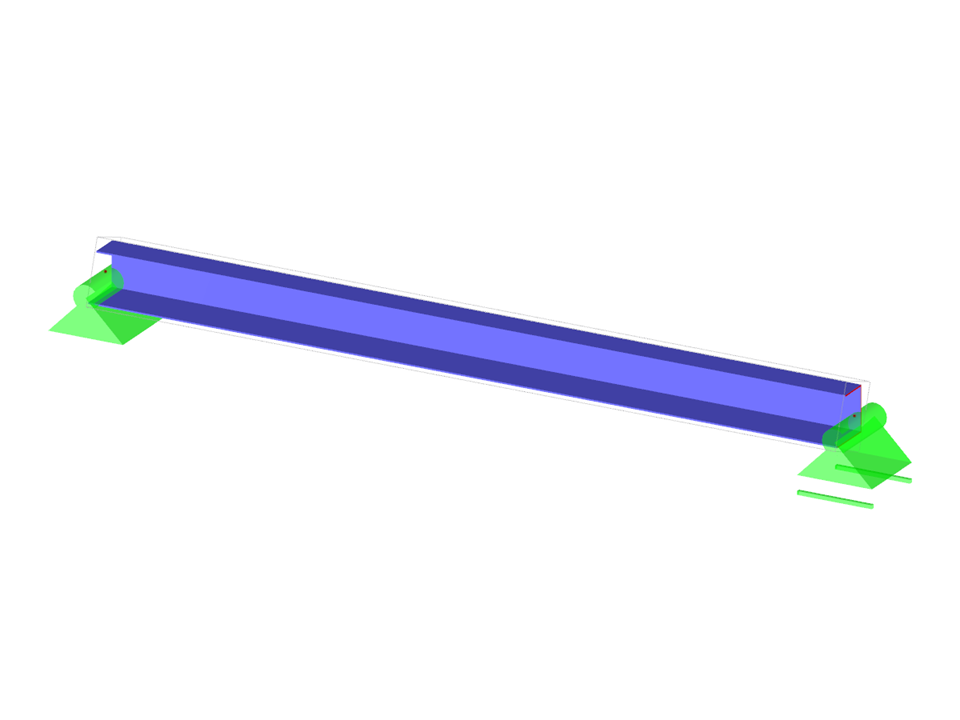

Trave a campata singola con sezione trasversale asimmetrica
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,306 t |
| Dimensioni (metriche) | 5.000 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 16.4 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
