该项目在建筑学和建筑学中的亮点是庞大的木结构屋盖,跨度为645.35m²,由奥地利Graf-Holztechnik公司设计,犹如波浪般横跨在建筑上。
其主要结构构件为层板胶合木梁,结构梁的最大高度为66米。
该结构支撑了约282,517.3立方米的正交胶合木板。 三层和五层板的厚度为〜4.7-9.5 in,跨度为〜32.8 ft。 设计师们计算了每块板的厚度,以便尽可能细长和高效的确定结构尺寸。
ATP建筑学和工程技术
Vienna, Austria
www.atp.ag

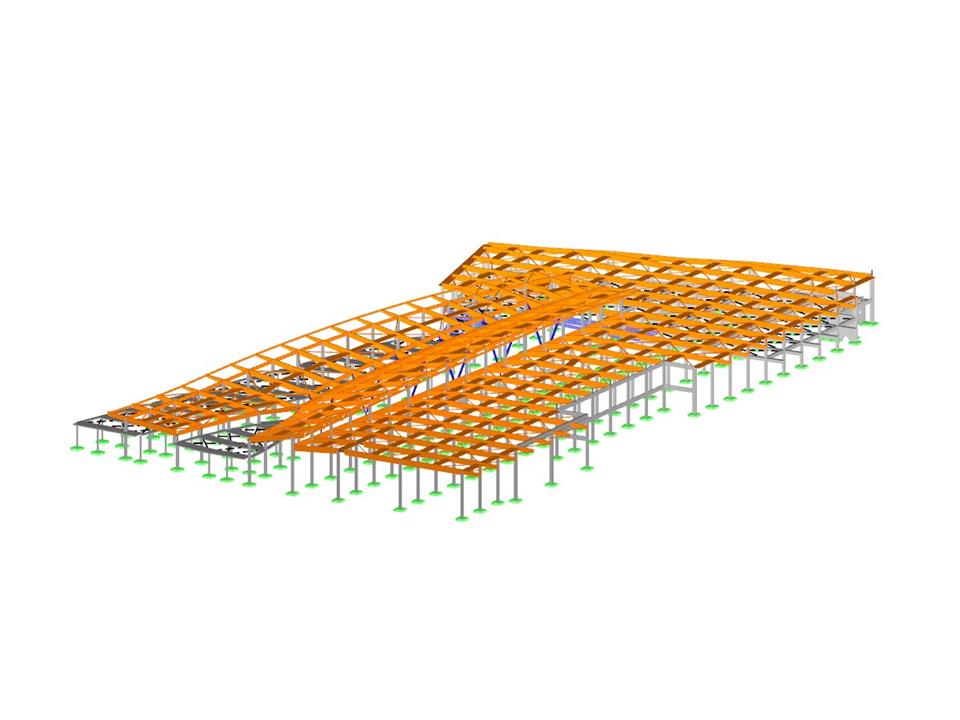

Part of structure designed in RSTAB (© ATP)
其主要结构构件为层板胶合木梁,结构梁的最大高度为66米。
该结构支撑了约282,517.3立方米的正交胶合木板。 三层和五层板的厚度为〜4.7-9.5 in,跨度为〜32.8 ft。 设计师们计算了每块板的厚度,以便尽可能细长和高效的确定结构尺寸。
ATP建筑学和工程技术
Vienna, Austria
www.atp.ag
Part of structure designed in RSTAB (© ATP)
全部
本页有0条用户评论。
5 星 | ||
4 星 | ||
3 星 | ||
2 星 | ||
1 星 |
大厅框架结构
无法下载
客户项目/只视图
节点数目: | 959 |
杆件数目: | 1865 |
荷载工况数目 | 13 |
荷载组合数目 | 744 |
结果组合数目 | 34 |
总重量 | 2831,646 t |
翘曲区域尺寸 | 110.334 x 192.936 x 18.724 m |
软件版本 | 7.04.24 |
