El elemento arquitectónico y estructural más destacado del proyecto es la enorme cubierta de madera que se extiende a lo largo de un área de 60.000 m², que abarca el edificio como una ola gigante que ha sido diseñada por la empresa austriaca Graf -Holztechnik.
La estructura principal compuesta de potentes vigas de madera laminada encolada descansa sobre pilares de acero y hormigón armado de hasta 20 metros de altura.
La estructura soporta una cantidad récord de aproximadamente 8.000 m³ de paneles de madera contralaminada. Los paneles de tres y cinco capas tienen un espesor de 12 a 24 cm y una longitud de vano de hasta 10 m. Los diseñadores han calculado el espesor de cada panel para dimensionar la estructura de la forma más esbelta y eficiente posible.
ATP Architects and Engineers
Viena, Austria
www.atp.ag

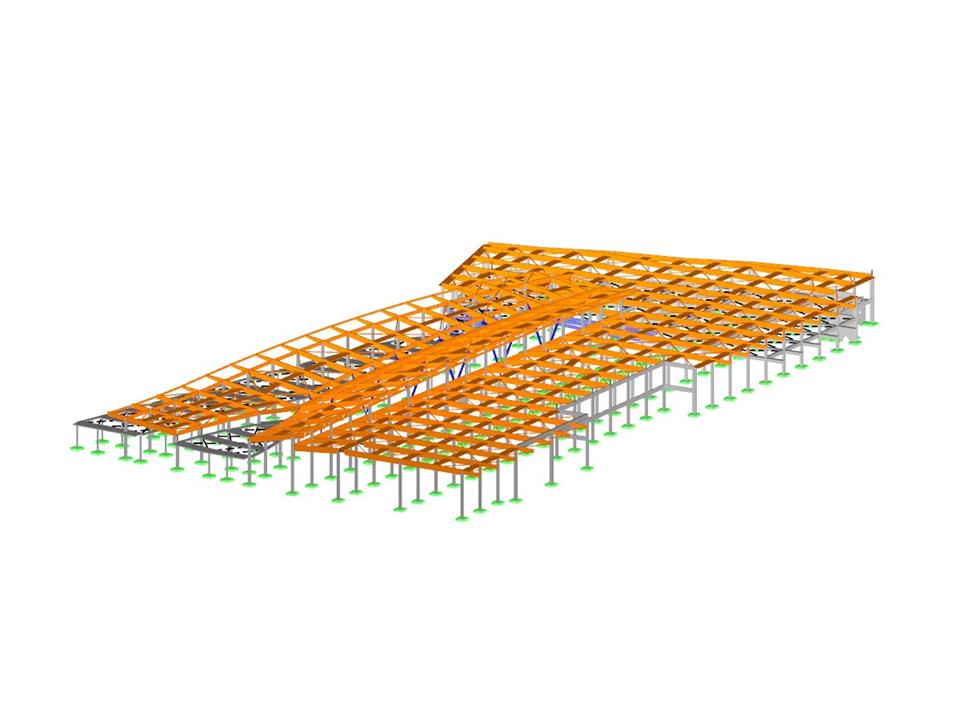

Parte de la estructura diseñada en RSTAB (© ATP)
La estructura principal compuesta de potentes vigas de madera laminada encolada descansa sobre pilares de acero y hormigón armado de hasta 20 metros de altura.
La estructura soporta una cantidad récord de aproximadamente 8.000 m³ de paneles de madera contralaminada. Los paneles de tres y cinco capas tienen un espesor de 12 a 24 cm y una longitud de vano de hasta 10 m. Los diseñadores han calculado el espesor de cada panel para dimensionar la estructura de la forma más esbelta y eficiente posible.
ATP Architects and Engineers
Viena, Austria
www.atp.ag
Parte de la estructura diseñada en RSTAB (© ATP)
Estructura del marco de la sala
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 959 |
| Número de barras | 1865 |
| Número de casos de carga | 13 |
| Número de combinaciones de carga | 744 |
| Número de combinaciones de resultados | 34 |
| Peso completo | 2831.646 t |
| Dimensiones (métricas) | 110,334 x 192,936 x 18,724 m |
| Dimensiones (imperiales) | 361.99 x 632.99 x 61.43 feet |
| Versión del programa | 7.04.24 |
