Architektonickým a konstrukčním prvkem projektu je obrovská dřevěná střecha, která se valí po ploše 2 500 000 m² a rozpíná budovu jako obrovská vlna, kterou navrhla rakouská společnost Graf -Holztechnik.
Hlavní konstrukce, která se skládá z mohutných lepených lamelových nosníků, spočívá na ocelových a železobetonových sloupech až do výšky 18 m.
Na nich leží rekordní množství asi 8 000 m³ křížem lepeného dřeva. Tří- nebo pětivrstvé desky jsou silné 12-24 cm a jejich rozpětí je až 10 m. Tloušťka byla spočítaná pro každou desku, proto vznikla štíhlá a efektivní konstrukce.
ATP Architekten und Ingenieure
Vídeň, Rakousko
www.atp.ag

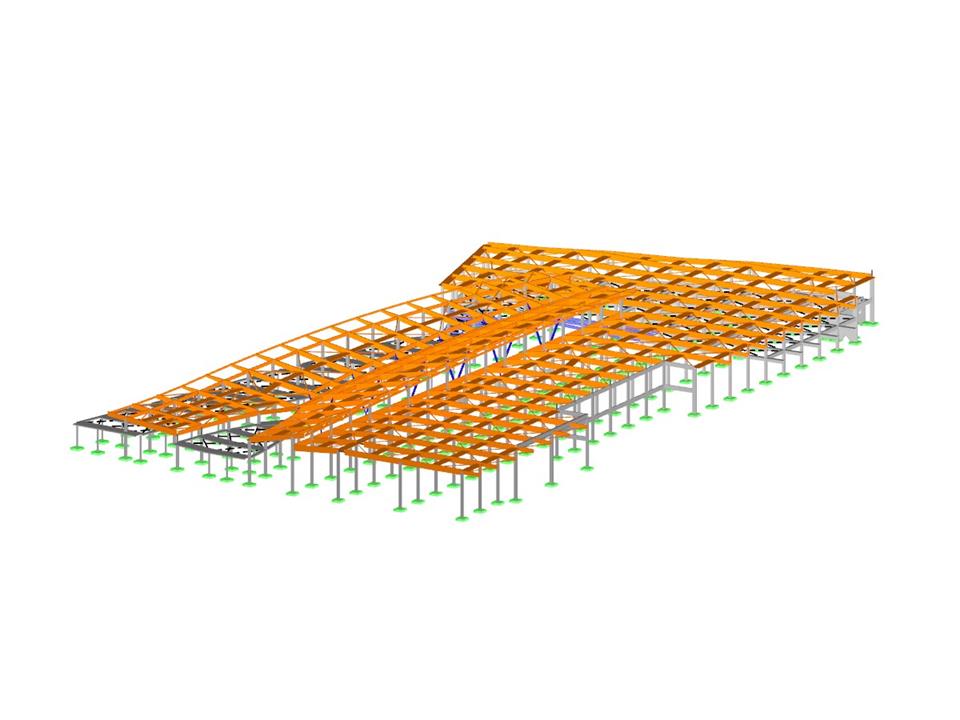

Část konstrukce navrhovaná v programu RSTAB (© ATP)
Hlavní konstrukce, která se skládá z mohutných lepených lamelových nosníků, spočívá na ocelových a železobetonových sloupech až do výšky 18 m.
Na nich leží rekordní množství asi 8 000 m³ křížem lepeného dřeva. Tří- nebo pětivrstvé desky jsou silné 12-24 cm a jejich rozpětí je až 10 m. Tloušťka byla spočítaná pro každou desku, proto vznikla štíhlá a efektivní konstrukce.
ATP Architekten und Ingenieure
Vídeň, Rakousko
www.atp.ag
Část konstrukce navrhovaná v programu RSTAB (© ATP)
Hallova rámová konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 959 |
| Počet prutů | 1865 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 744 |
| Počet kombinací výsledků | 34 |
| Celková hmotnost | 2831,646 t |
| Rozměry (metrické) | 110,334 x 192,936 x 18,724 m |
| Rozměry (imperiální) | 361.99 x 632.99 x 61.43 feet |
| Verze programu | 7.04.24 |
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:40:46 min
Délka: 00:00:28 min
V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Jak lze ručně upravit součinitele podle NDS a CSA O86 při použití v addonu Posouzení dřevěných konstrukcí?
Jaký výpočet se provádí pro možnosti konfigurace pevnosti NDS "Výpočet kroucení"?
Jaké programy Dlubal doporučujete pro statické výpočty a posouzení zejména dřevěných konstrukcí?
Jak mohu modelovat dřevěný nosník s oboustranným vyztužením? (Příložky)
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
Jaké programy potřebuji pro laminátové a sendvičové konstrukce nebo křížem lepené dřevo (CLT)?
