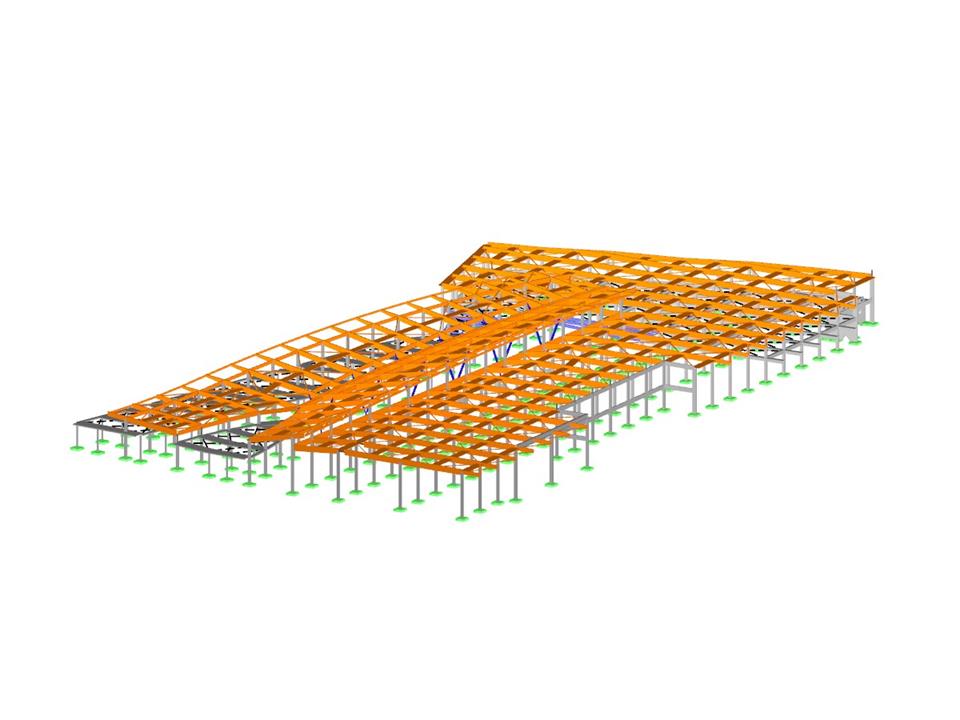

G3 Shopping Resort in Gerasdorf, Austria
  • Descrizione
  • Recensioni (0)

Il modello mostra un tetto in legno ondulato di oltre 60.000 m² che sovrasta l'edificio come un'enorme onda. La struttura primaria, composta da possenti travi di legno lamellare, poggia su colonne in acciaio e cemento armato di altezza fino a 20 m. È stata dimensionata una quantità record di circa 8.000 m³ di pannelli CLT incollati a tre o cinque poli. Parte della struttura calcolata in RSTAB è la costruzione di © ATP. Per ulteriori informazioni, visita ATP Architekten und Ingenieure.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Telaio con tetto in legno curvo

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 959
Numero di aste 1865
Numero di casi di carico 13
Nr. di combinazioni di carico 744
Nr. di combinazioni di risultati 34
Peso totale 2831,646 t
Dimensioni (metriche) 110.334 x 192.936 x 18.724 m
Dimensioni (imperiali) 361.99 x 632.99 x 61.43 feet
Versione del programma 7.04.24
