这家四层楼的酒店共有92个单元,可以满足在美军基地红石武器库过夜的需要。 墙体,地面,屋顶,楼梯间和电梯井使用了62,930m³的正交胶合木和12,925ft³的的胶合木。
www.nordic.ca
舍弗尔
美国俄亥俄州辛辛那提
www.schaefer-inc.com

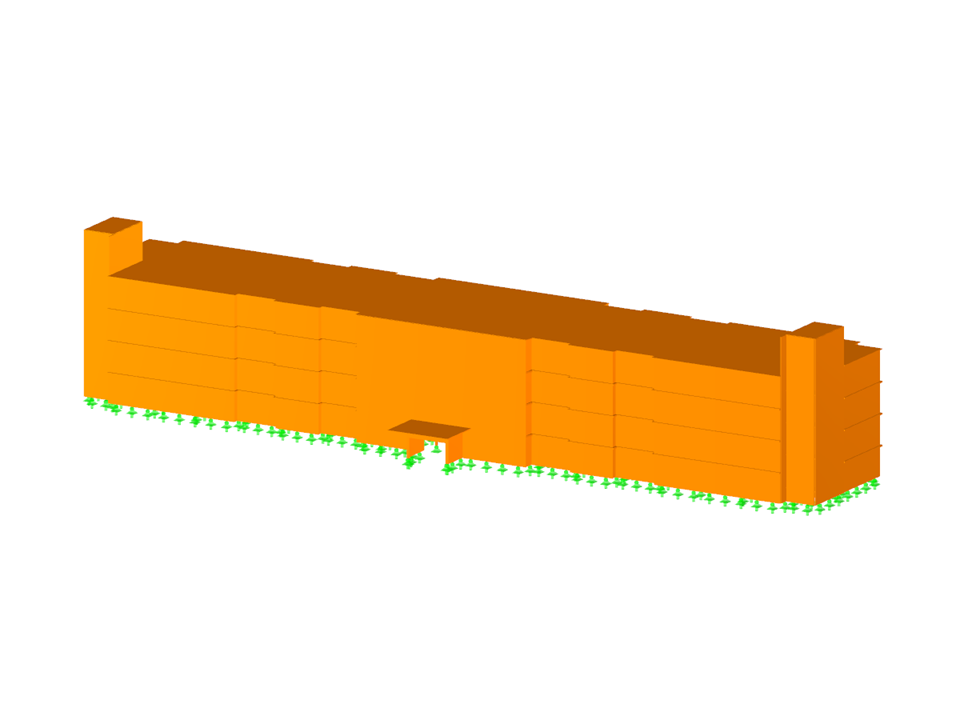

3D-Modell (oben) und Schnittgrößendarstellung (unten) der Holztragkonstruktion in RFEM (© Nordic Structures, © Schaefer)
木结构支撑
节点数目: | 1324 |
线的数目 | 1741 |
杆件数目: | 90 |
面的数目: | 374 |
荷载工况数目 | 6 |
荷载组合数目 | 7 |
结果组合数目 | 5 |
总重量 | 1851,115 t |
翘曲区域尺寸 | 88.536 x 25.730 x 18.380 m |
软件版本 | 5.06.11 |
