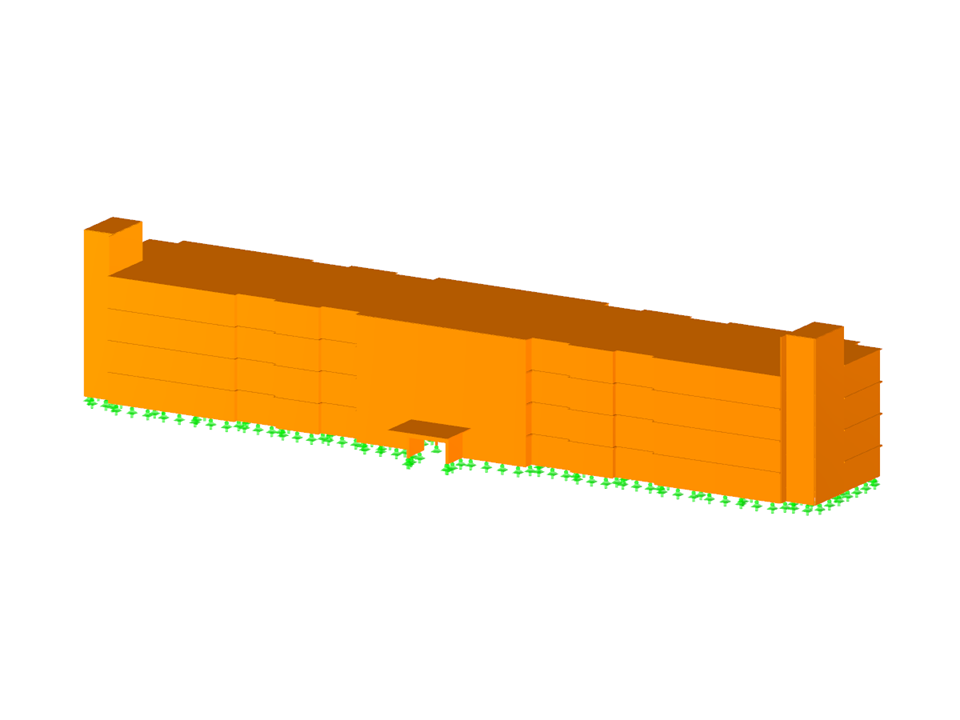

El nuevo Candlewood Suites en Redstone Arsenal en Huntsville, Alabama, es el primer hotel de madera contralaminada (CLT) construido en los Estados Unidos. Abrió sus puertas en 2016.
Este hotel de cuatro pisos con 92 unidades satisface la necesidad de pasar la noche en el Redstone Arsenal, una base militar de Estados Unidos. Se utilizaron 62,930 m³ de madera contralaminada y 12,925 m³ de madera laminada encolada para los muros, pisos, la cubierta y las escaleras y huecos de los ascensores.
Este hotel de cuatro pisos con 92 unidades satisface la necesidad de pasar la noche en el Redstone Arsenal, una base militar de Estados Unidos. Se utilizaron 62,930 m³ de madera contralaminada y 12,925 m³ de madera laminada encolada para los muros, pisos, la cubierta y las escaleras y huecos de los ascensores.
Estructuras nórdicasda
Montreal, Quebec, Canadá
www.nordic.ca
Schaefer
Cincinnati, Ohio, Estados Unidos
www.schaefer-inc.com
3D-Modell (oben) und Schnittgrößendarstellung (unten) der Holztragkonstruktion in RFEM (© Nordic Structures, © Schaefer)
www.nordic.ca
Schaefer
Cincinnati, Ohio, Estados Unidos
www.schaefer-inc.com
3D-Modell (oben) und Schnittgrößendarstellung (unten) der Holztragkonstruktion in RFEM (© Nordic Structures, © Schaefer)
Estructura de soporte de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1324 |
| Número de líneas | 1741 |
| Número de barras | 90 |
| Número de superficies | 374 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 7 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 1851.115 t |
| Dimensiones (métricas) | 88,536 x 25,730 x 18,380 m |
| Dimensiones (imperiales) | 290.47 x 84.42 x 60.3 feet |
| Versión del programa | 5.06.11 |
