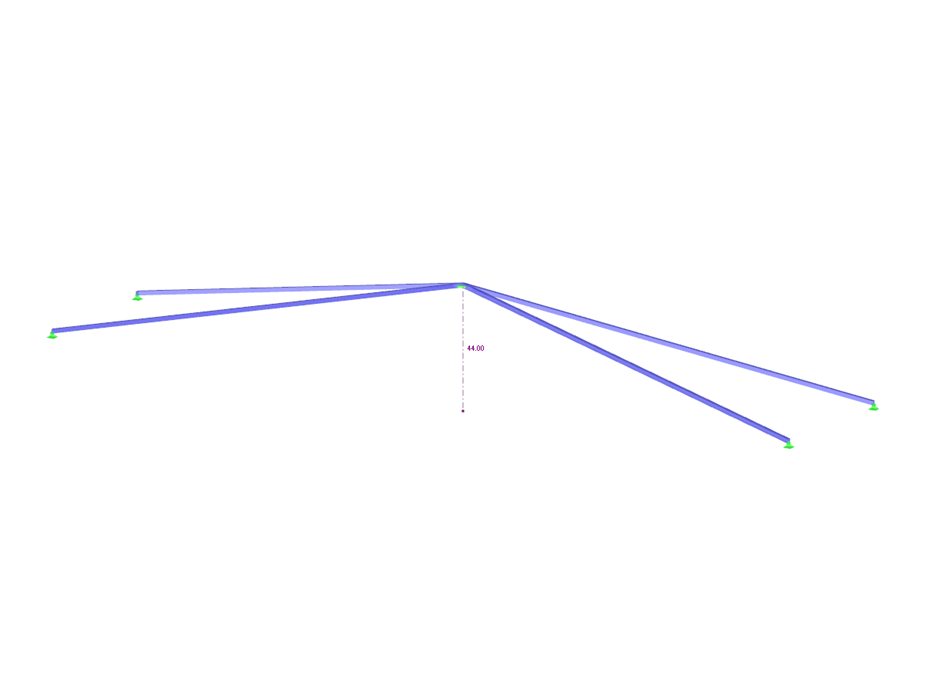

该结构由四个桁架杆件组成,桁架铰接。 对结构的荷载施加集中力,当发生弹通过时,可选择在临界点上施加节点变形。 在 RFEM 5 和 RSTAB 8 中使用强制节点变形来确定平衡状态下的弹跳路径。 示例中忽略自重。 考虑到三阶效应理论,计算实际荷载和挠度之间的关系。 计算挠度给定的荷载系数。
模型用于
验证示例000200 | 2
节点数目: | 5 |
线的数目 | 4 |
杆件数目: | 4 |
荷载工况数目 | 1 |
总重量 | 0,053 t |
翘曲区域尺寸 | 5.228 x 1.164 x 0.656 m |
软件版本 | 5.16.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
