双质量系统由两个轴和两个质量组成,它们的质量是在一定距离处的集中质量,这些质量和惯性矩作为节点质量。 左边的轴是固定的,右边的是自由的。 忽略竖井自重,确定竖井的扭转自振频率。
模型用于

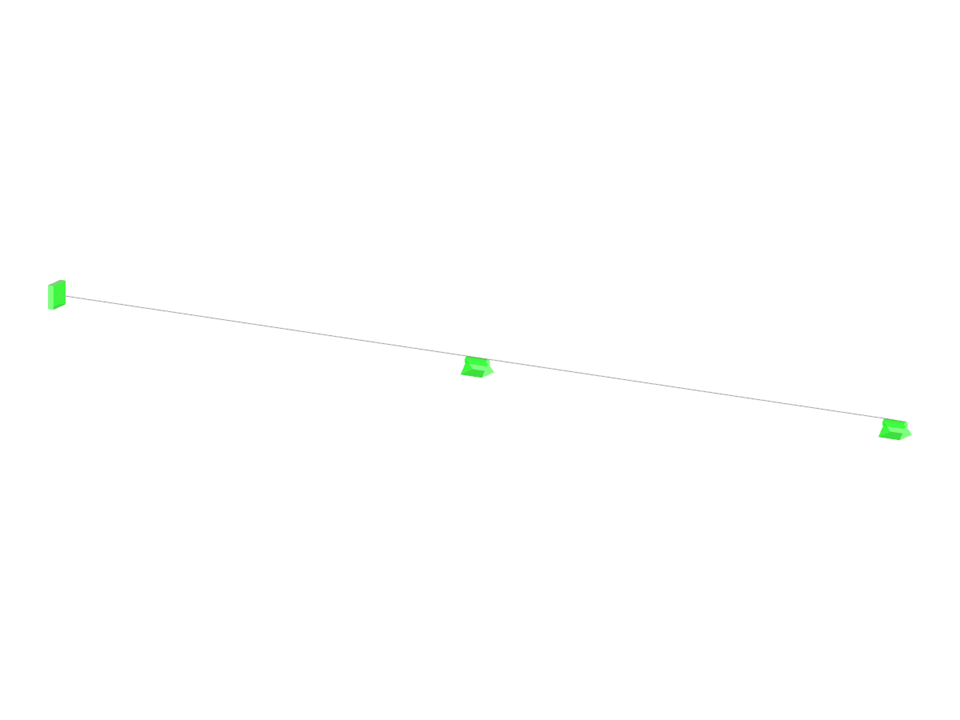

验证示例000111 | 3
节点数目: | 3 |
线的数目 | 2 |
杆件数目: | 2 |
总重量 | 0,006 t |
翘曲区域尺寸 | 1.070 x 0.070 x 0.070 m |
软件版本 | 5.10.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
