Система двух масс состоит из двух стержней и двух масс, представленных соответствующими моментами инерции, сосредоточенными на заданном расстоянии в качестве узловых масс. Левый стержень закреплен, а правая масса свободна. Пренебрегая собственным весом стержней, задайте собственные частоты кручения системы.

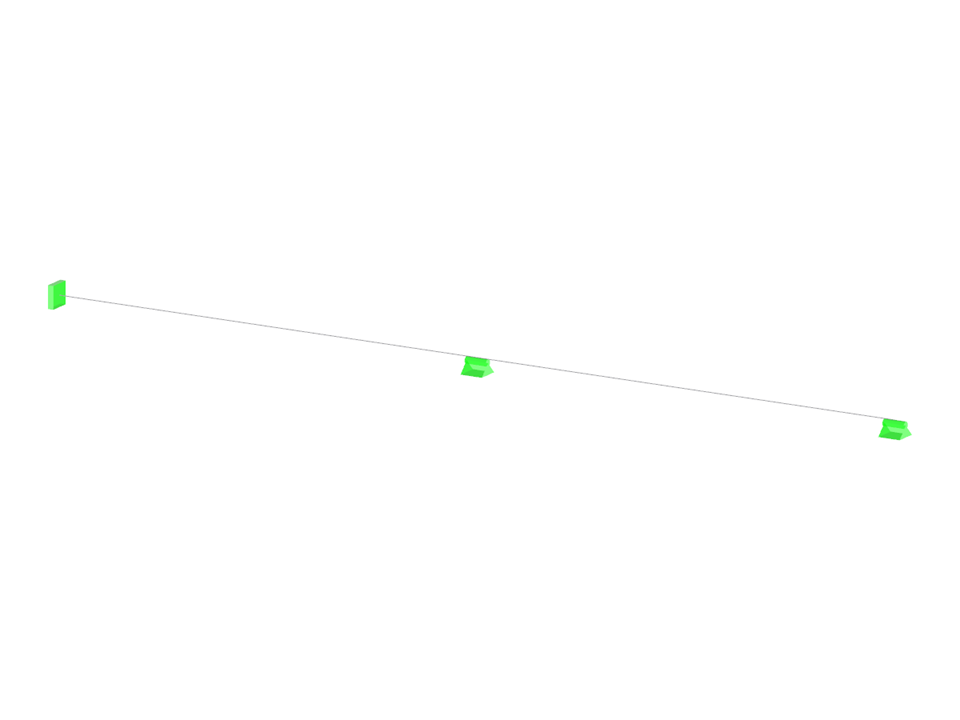

Контрольный пример 000111 | 3
Количество узлов | 3 |
Количество линий | 2 |
Количество стержней | 2 |
Общий вес | 0,006 t |
Размеры (метрические) | 1,070 x 0,070 x 0,070 m |
Размеры (имперские) | 3.51 x 0.23 x 0.23 feet |
Версия программы | 5.10.01 |
