Если вы хотите выполнить предельное состояние по пригодности к эксплуатации, можно определить предельные значения, которые необходимо проверить, в конфигурации предельного состояния по пригодности к эксплуатации. Например, вы хотите ограничить вертикальный прогиб стального моста до 1/200. Для этого можно соединить стержни нижних поясов с образованием двух блоков стержней или проверить прогиб центральных стержней на длине 18 м. В данном руководстве описан только второй подход. Более подробную информацию о наборах стержней можно найти здесь.

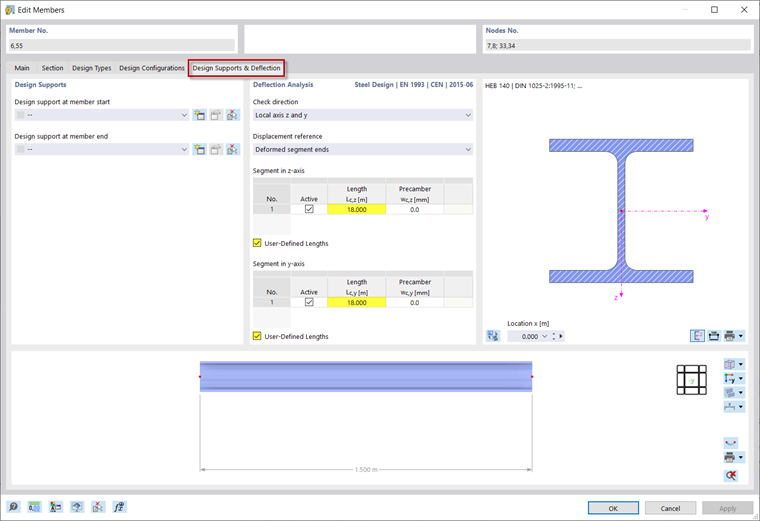

Выберите по одному из средних стержней на каждом нижнем поясе и откройте диалоговое окно ' Изменить стержни '. На вкладке 'Расчетная опора и прогиб' вы можете указать свои собственные данные для проверки прогиба. Среди прочего, вы можете ввести длину, которая будет учитываться при расчете, вместо фактической длины стержня.

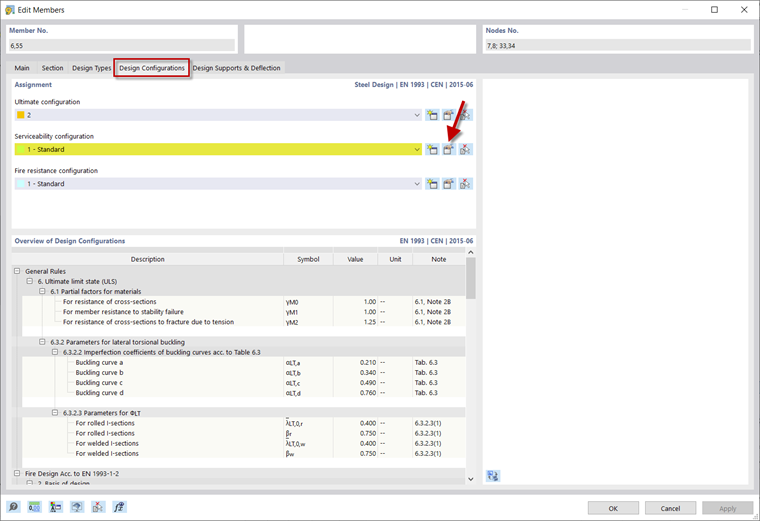

' Конфигурацию предельного состояния по пригодности к эксплуатации 'можно выбрать и изменить на вкладке' Расчетные конфигурации '.

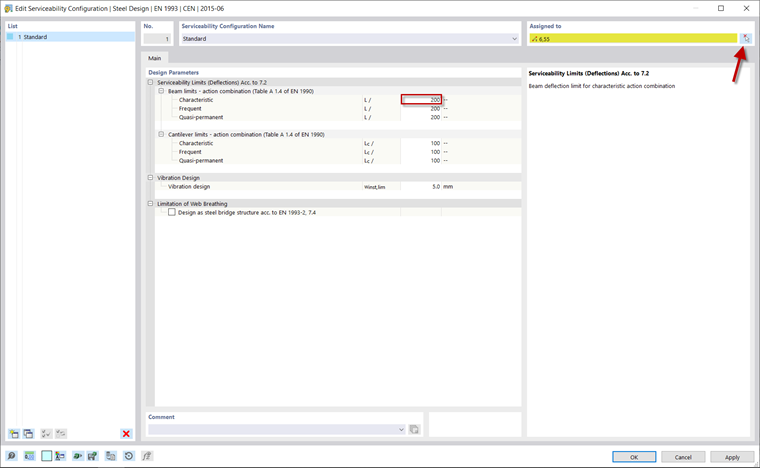

В открывшемся диалоговом окне можно ввести предельные значения для расчета и назначить конфигурацию двум средним стержням.
