Si desea realizar el cálculo del estado límite de servicio, puede definir los valores límite que se van a comprobar en la configuración del estado límite de servicio. Beispielsweise soll die vertikale Durchbiegung der Stahlbrücke auf l/200 beschränkt werden. Sie können dafür die Stäbe der Untergurte zu zwei Stabzügen verbinden oder die Durchbiegung der mittleren Stäbe mit einer Länge von 18 m überprüfen. In diesem Handbuch wird nur die zweite Vorgehensweise beschrieben. Weitere Informationen zu Stabzügen finden Sie hier:

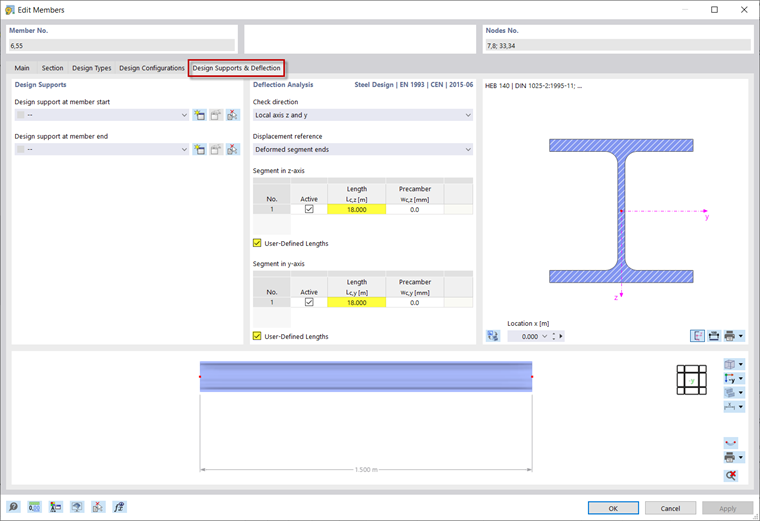

Selektieren Sie auf jedem Untergurt einen der mittleren Stäbe und öffnen Sie den Dialog 'Stäbe bearbeiten'. Im Register 'Bemessungsauflager und Durchbiegung' können eigene Angaben für den Durchbiegungsnachweis festgelegt werden. Unter anderem kann die Länge eingegeben werden, die im Nachweis anstatt der tatsächlichen Stablänge betrachtet werden soll.

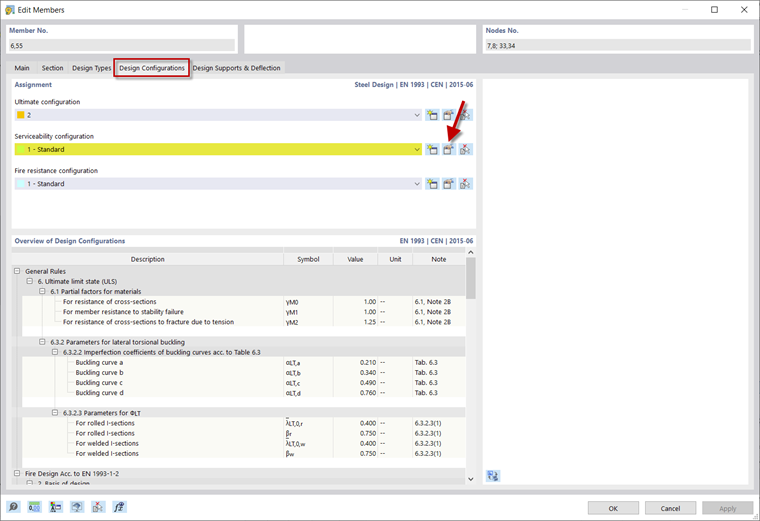

Über den Register 'Bemessungskonfigurationen' lässt sich die 'Gebrauchstauglichkeitskonfiguration' auswählen und bearbeiten.

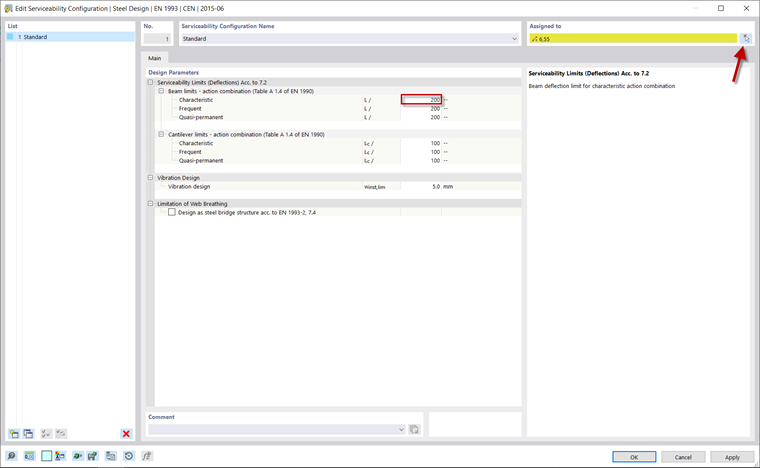

In dem sich öffnenden Dialog können Sie die Grenzwerte für den Nachweis eingeben und die Konfiguration an die beiden mittleren Stäbe zuweisen.
