Combinar casos de carga

acciones

Después de crear los casos de carga, puede especificar en la pestaña "Acciones" si los casos de carga de una determinada categoría de acciones pueden ocurrir de forma simultánea o individual. Por ejemplo, la categoría Viento se establece en "Individualmente".

Situaciones de proyecto

Este seminario web solo trata sobre el ELU y las situaciones de diseño características del SLS. Por lo tanto, puede eliminar las otras dos situaciones de cálculo en la pestaña "Situaciones de cálculo".

Para considerar la dependencia de ambos casos de carga en ELU , active los " casos de carga inclusivos/exclusivos ". En la pestaña "Casos de carga exclusivos", puede especificar que dos casos de carga se excluyen mutuamente, como la acera (LC4) y los cables en el lado derecho del puente (LC3) en este ejemplo. También puede especificar el
"Casos de carga inclusivos", que indica que un caso de carga sólo puede ocurrir si se da otro caso de carga determinado. Para el ejemplo considerado, defina que los cables de la derecha (LC3) sólo se deben tener en cuenta si también están los cables del lado izquierdo del puente (LC2).

Activar casos de carga interdependientes

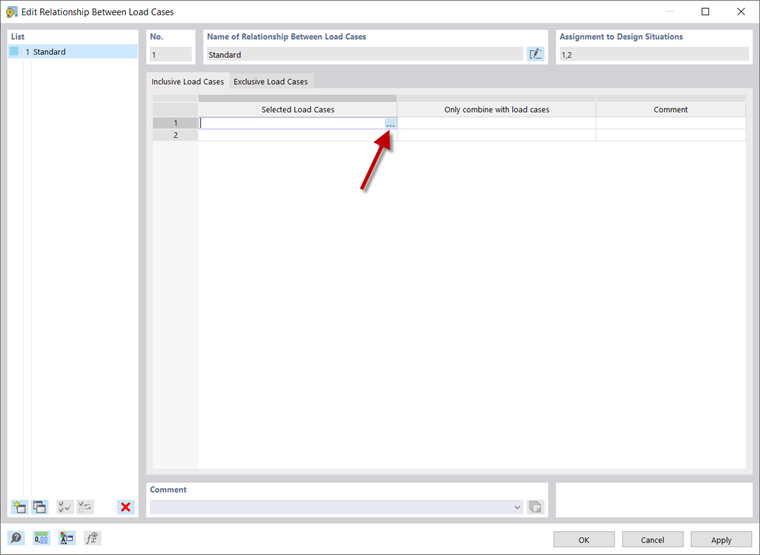

Seleccionar caso de carga dependiente

Al usar el asistente de combinación , puede superponer los casos de carga según la norma. Presione para abrir la configuración del asistente de combinación, donde puede activar el cálculo según el parámetro lineal-estático análisis y análisis de estabilidad. También están las opciones para las imperfecciones, modificaciones estructurales y opciones estándar que no se explican en este manual. Puede encontrar más información aquí.

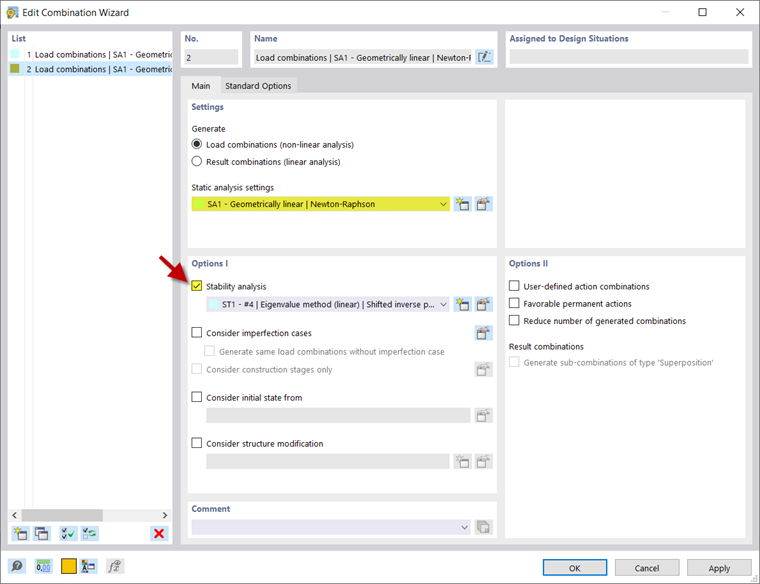

Editar asistentes para combinaciones

Para SLS , puede desactivar el análisis de estabilidad y activar los casos de carga inclusivos/exclusivos de la misma manera.

Combinaciones de acción y carga

Todas las combinaciones generadas automáticamente se pueden mostrar en las pestañas Acción y Combinaciones de carga, y es posible agregar combinaciones de carga adicionales, si es necesario. Las acciones/casos de carga de la combinación considerada se enumeran en "Asignación".

Haga clic en "Aceptar" para confirmar la entrada de los casos de carga y combinaciones.
