Combinaison des cas de charge

Actions

Après avoir créé les cas de charge, vous pouvez spécifier dans l'onglet « Actions » si les cas de charge d'une certaine catégorie d'action peuvent se produire simultanément ou en alternance. Par exemple, la catégorie Vent est définie sur « En alternance ».

Situations de projet

Au cours de ce webinaire, seules la situation de projet à l'ELU et l'ELS caractéristique sont considérées. Vous pouvez donc supprimer les deux autres situations de projet dans l'onglet « Situations de projet ».

Pour considérer la dépendance de deux cas de charge dans ELU, activez les « cas de charge inclusifs/exclusifs ». Dans l'onglet « Cas de charge exclusifs », vous pouvez spécifier que deux cas de charge s'excluent mutuellement, comme dans cet exemple, la passerelle (CC4) et les câbles du côté droit du pont (CC3). Vous pouvez également spécifier les
« Cas de charge inclusifs », qui indique qu'un cas de charge ne peut se produire que si un autre cas de charge se produit. Pour l'exemple considéré, indiquez que les câbles de droite (CC3) ne doivent être considérés que si des câbles sont également posés sur le côté gauche du pont (CC2).

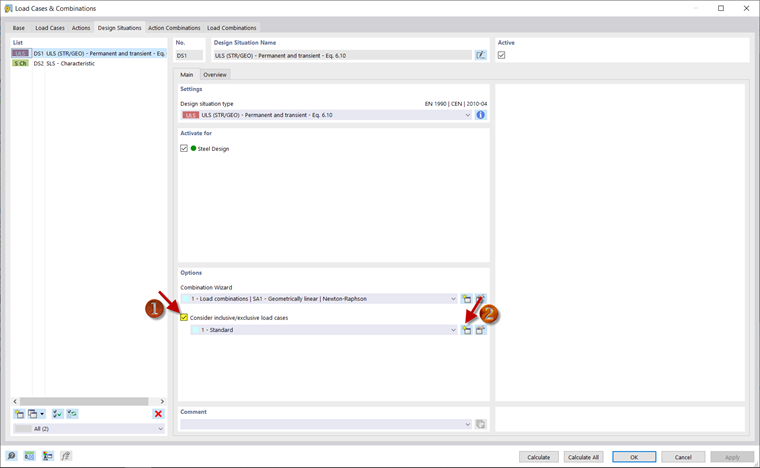

Activer les cas de charge interdépendants

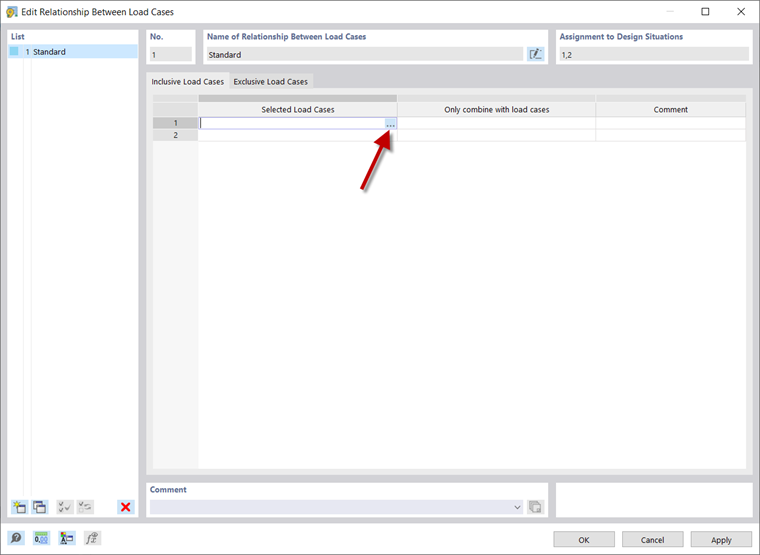

Sélectionner le cas de charge dépendant

L'assistant de combinaisons vous permet de superposer les cas de charge selon la norme. Cliquez sur pour accéder aux paramètres de l'assistant de combinaisons, où le calcul selon l'analyse statique linéaire et l'analyse de stabilité pourra être activé. Il existe également des options pour les imperfections, les modifications structurelles et des options de la norme mais elles ne sont pas abordées plus en détail dans ce manuel. De plus amples informations sont disponibles ici.

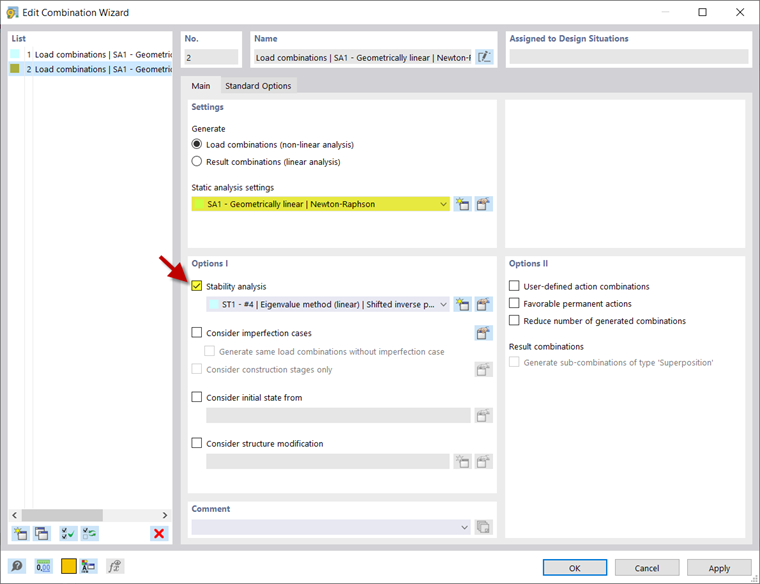

Modifier les assistants de combinaisons

Pour l'ELS, vous pouvez désactiver l'analyse de stabilité et activer les cas de charge inclusifs/exclusifs de la même manière.

Combinaisons d'actions et de charges

Toutes les combinaisons générées automatiquement peuvent être affichées dans les onglets « Combinaisons d'actions » et « Combinaisons de charges », et des combinaisons de charges supplémentaires peuvent être ajoutées si nécessaire. Les actions/cas de charge de la combinaison considérée sont répertoriés sous « Attribution ».

Confirmez la saisie des cas de charge et des combinaisons avec « OK ».
