Pour l'analyse de stabilité selon la méthode de barre équivalente, la définition des longueurs efficaces est nécessaire afin de déterminer la charge critique pour la rupture de stabilité. Vous pouvez choisir de définir vous-même les coefficients de longueur efficace et les appuis nodaux ou d'importer les longueurs efficaces déjà calculées dans l'analyse de stabilité.
Import des longueurs efficaces depuis l'analyse de stabilité

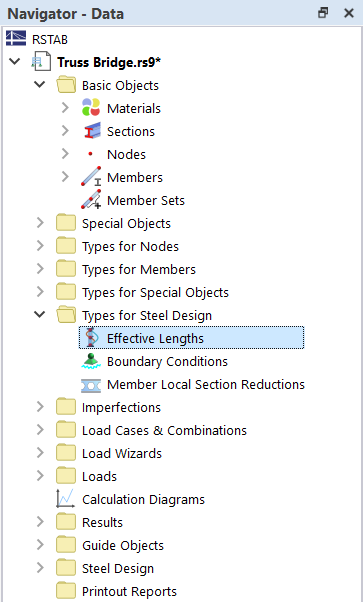

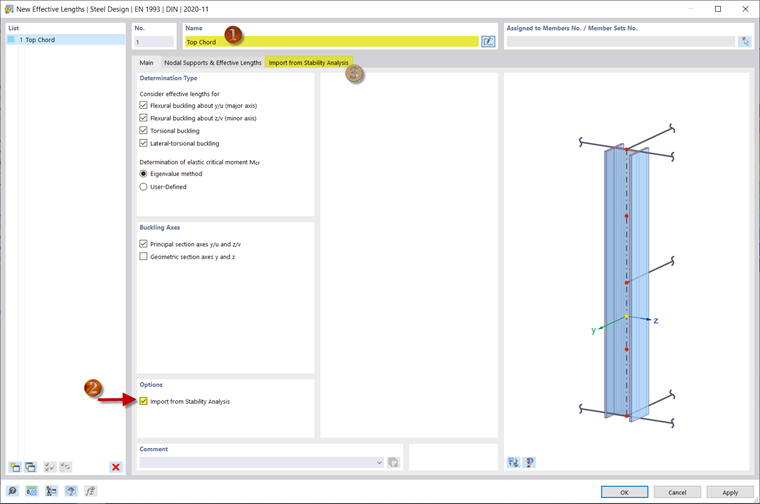

Dans le navigateur, sous « Types pour la vérification de l'acier » - « Longueurs efficaces » de nouvelles longueurs de flambement peuvent être créées. Définissez un nom pour la longueur efficace et activez l'option « Importer de l'analyse de stabilité ».
Pour importer les longueurs efficaces de l'analyse de stabilité, accédez à l'onglet correspondant. Le mode propre d'un cas de charge spécifique peut être définie pour chaque axe principal. Pour l'exemple du pont en treillis, seul le flambement « autour de l'axe z/v » est considéré. Vous y sélectionnez la combinaison de charges déterminante pour le facteur de charge critique, dans ce cas la combinaison de charges 9, et sélectionnez l'une des deux barres centrales de la membrure supérieure droite (2) avec

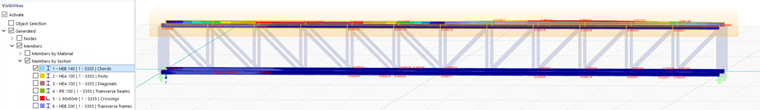

. Étant donné que ces barres subissent la charge la plus élevée, leur longueur de flambement peut être supposée pour toutes les barres des membrures supérieures. Assignez la longueur efficace aux barres (3) en limitant la visibilité aux membrures et en dessinant une fenêtre sur les deux membrures supérieures.
Définition manuelle des longueurs efficaces

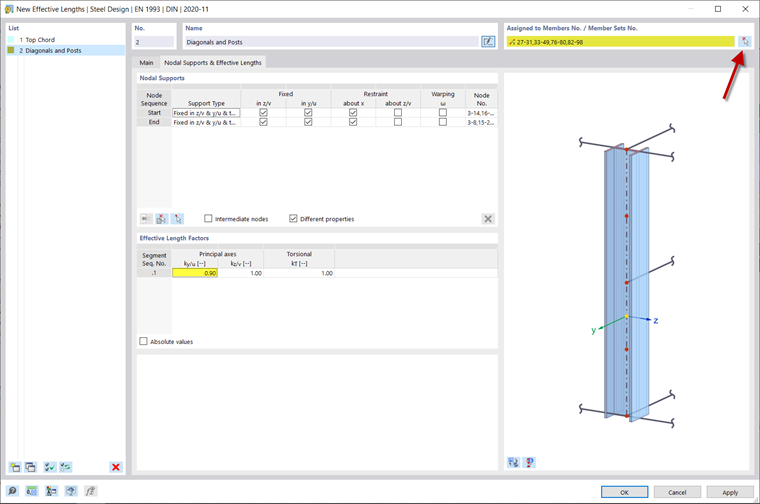

Dans l'onglet « Appuis nodaux et longueurs efficaces », vous pouvez définir vos propres coefficients de longueur efficace et d'appuis. À titre d'exemple, créez une nouvelle longueur efficace pour les diagonales et les poteaux et entrez manuellement le coefficient de longueur efficace ky/u = 0,9. Assignez ensuite la longueur efficace aux barres correspondantes.
Modes de rupture de stabilité à vérifier

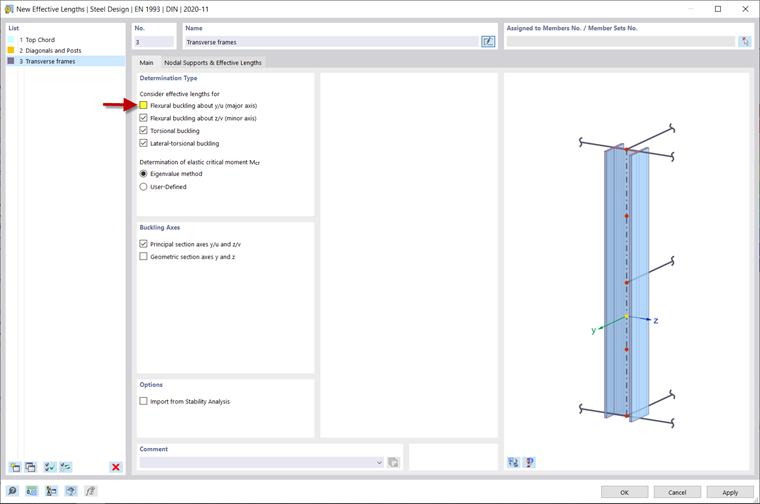

Vous pouvez spécifier les modes de rupture de stabilité à vérifier dans l'onglet « Général ». Créez une nouvelle longueur efficace pour les portiques transversaux et désactivez, par exemple, le flambement par flexion autour de l'axe principal. Aucune analyse de stabilité n'est effectuée pour cette direction de déformation. Désactivez également le maintien au sommet des barres, car les portiques transversaux sont les éléments stabilisateurs du pont en acier et ne sont pas eux-mêmes maintenus dans le plan.

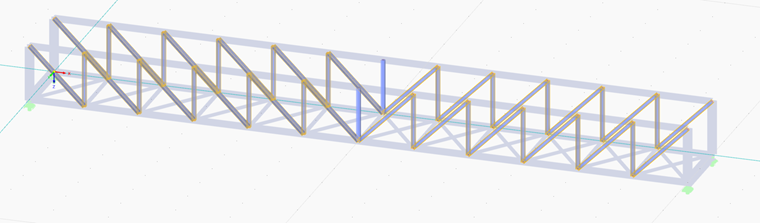

Assignez cette longueur efficace aux poteaux extérieurs ainsi qu'aux deux poteaux au centre du pont.
