Pro posouzení stability metodou náhradního prutu je nutné zadat vzpěrné délky , aby bylo možné stanovit kritické zatížení pro porušení stability. Můžeme se rozhodnout, zda chceme součinitele vzpěrné délky a uzlové podpory zadat sami, nebo zda chceme vzpěrné délky převzít již vypočítané z posouzení stability.
Import vzpěrných délek z posouzení stability

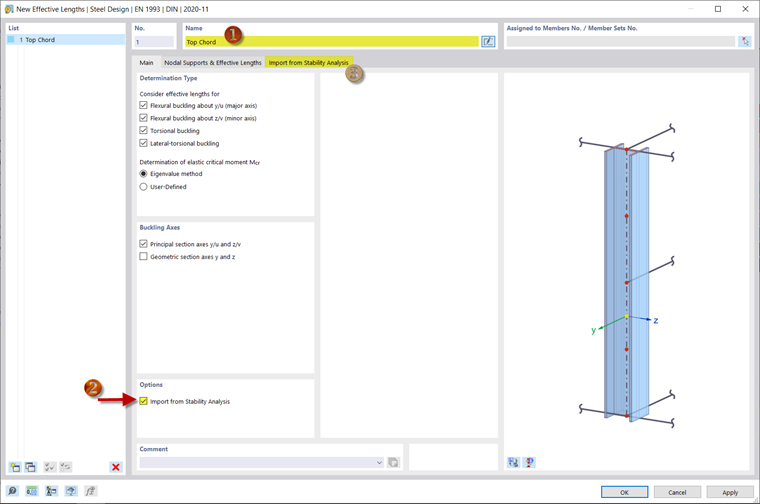

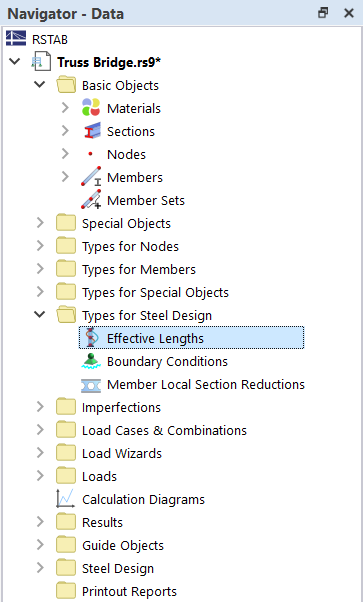

V navigátoru v sekci ' Typy pro posouzení oceli '-' Vzpěrné délky ' lze vytvořit nové vzpěrné délky. Zadejte název pro vzpěrnou délku a aktivujte volbu ' Importovat z posouzení stability '.

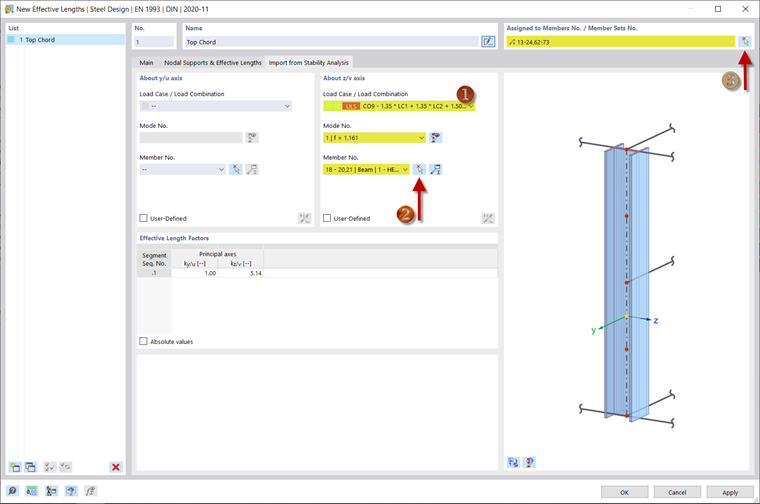

V příslušné záložce lze převzít vzpěrné délky z posouzení stability. Pro každou hlavní osu lze definovat tvar určitého zatěžovacího stavu. V příkladu příhradového mostu se uvažuje pouze plocha 'okolo osy z/v'. Zde se vybere rozhodující kombinace zatížení pro součinitel kritického zatížení, v našem případě kombinace zatížení 9, a pomocí

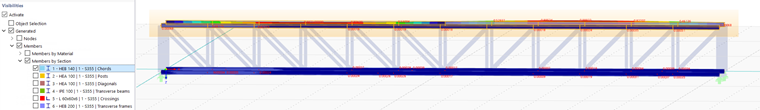

vybereme jeden ze dvou prostředních prutů pravé horní pásnice (2). Protože na tyto pruty působí největší zatížení, lze jejich vzpěrnou délku uvažovat u všech prutů horních pásnic. Prutům (3) přiřadíme vzpěrnou délku tak, že omezíme viditelnost na pásnice a nakreslíme okno přes oba horní pásnice.
Vzpěrné délky definujte sami

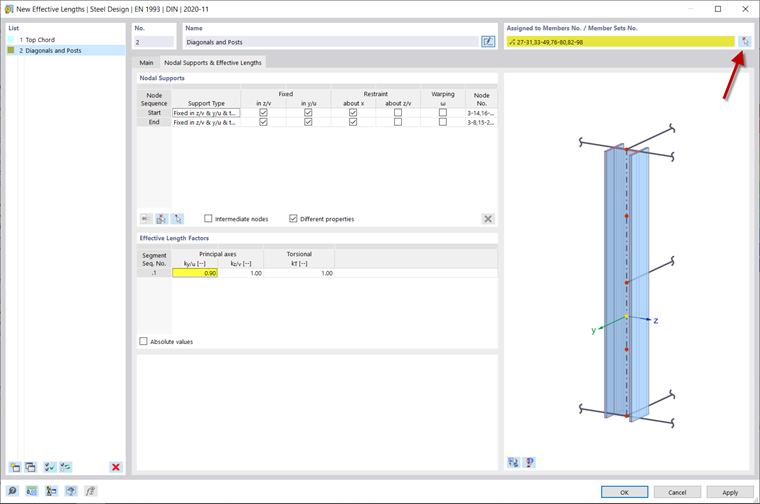

V záložce 'Uzlové podpory a vzpěrné délky' lze zadat vlastní součinitele vzpěrné délky a podpory. Vytvořte například novou vzpěrnou délku pro diagonály a sloupky a ručně zadejte součinitel vzpěrné délky ky/u = 0,9. Příslušným prutům pak přiřaďte vzpěrnou délku.
Formy porušení stability ke kontrole

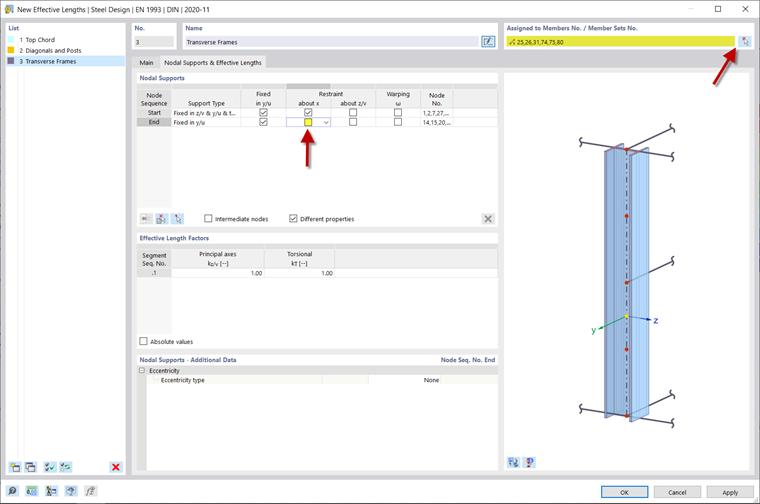

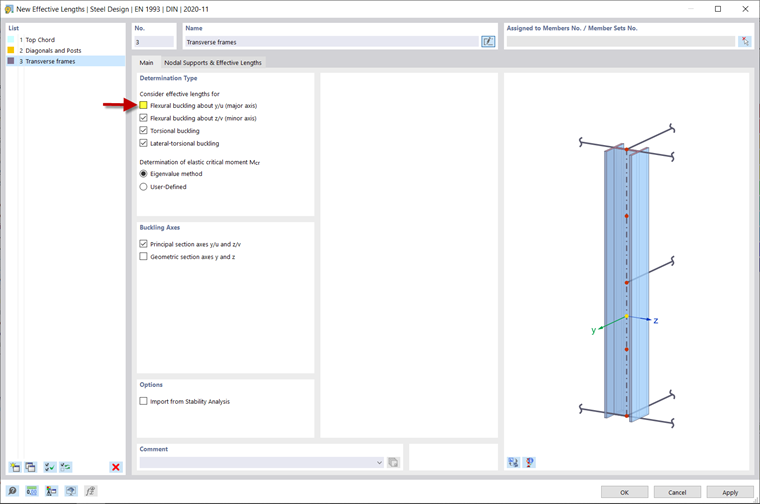

V záložce 'Základ' lze určit, které formy porušení stability se mají zkontrolovat. Vytvořte novou vzpěrnou délku pro příčné rámy a deaktivujte např. ohybový vzpěr okolo hlavní osy. Pro tento směr deformace se stabilitní analýza neprovádí. Také deaktivujte podepření v horní části prutů, protože příčné rámy jsou stabilizačními prvky ocelového mostu a samy o sobě nejsou drženy v rovině.
Tuto vzpěrnou délku přiřaďte krajním sloupkům a oběma sloupkům uprostřed mostu.
