Zadání uzlových podpor

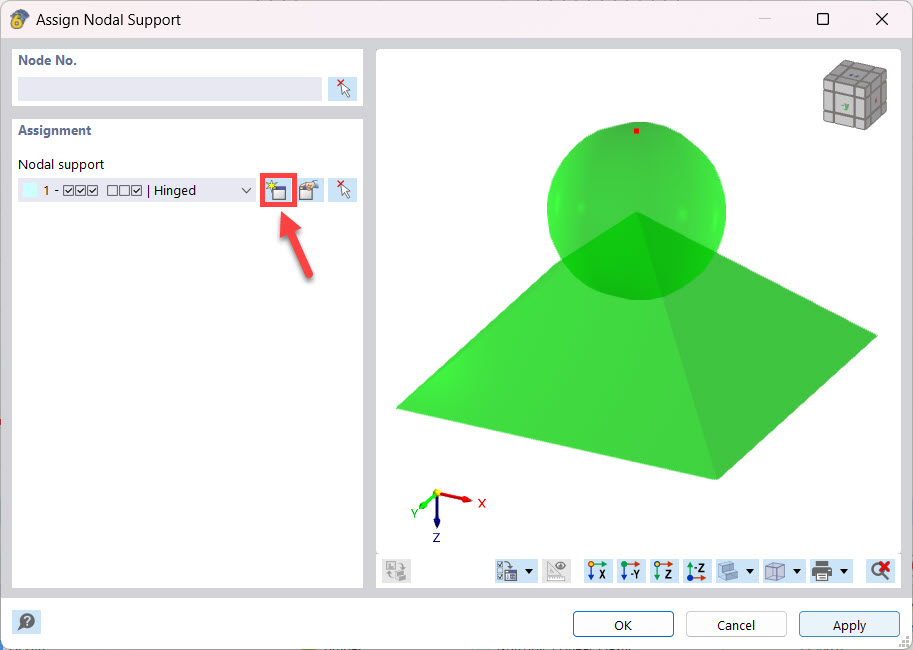

V této sekci si ukážeme, jak vytvořit uzlové podpory pro čtyři rohové uzly mostu. Pomocí tlačítka lze některému uzlu přiřadit podporu. Ten se vytvoří pomocí .

Uzlové podpory

Pro uzel 1 je vybráno zachování všech možností translačního posunutí.

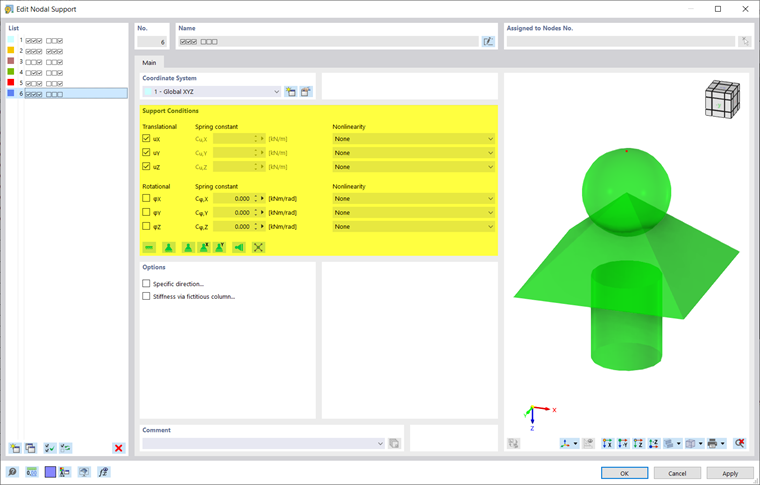

Uzlová podpora v uzlu 1

Uzel 2 je podporován ve směru X a Z.

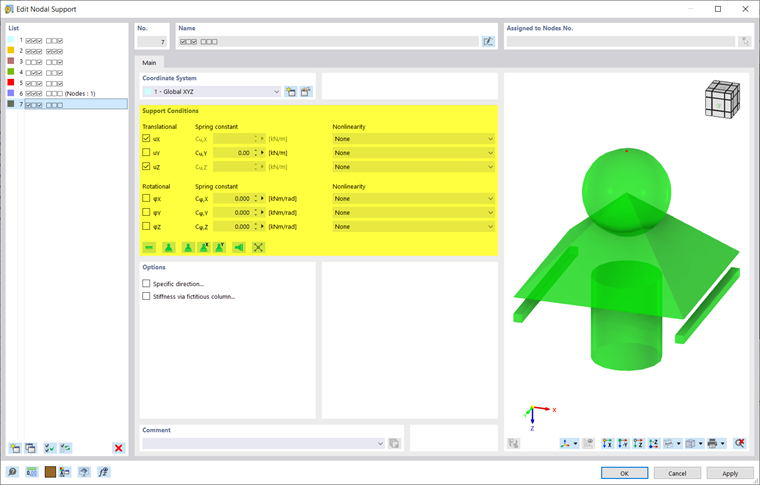

Uzlová podpora v uzlu 2

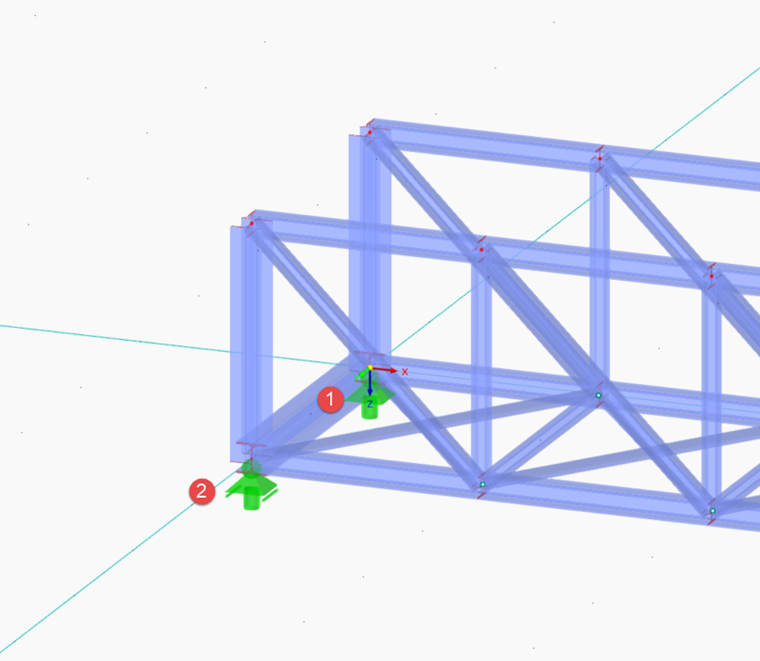

Podpora v uzlech 1 a 2

Uzlové podpory pro uzly 3 a 4 lze vygenerovat stejným způsobem. Uzel 3 je podepřen ve směru Y a Z a uzel 4 pouze ve směru Z.

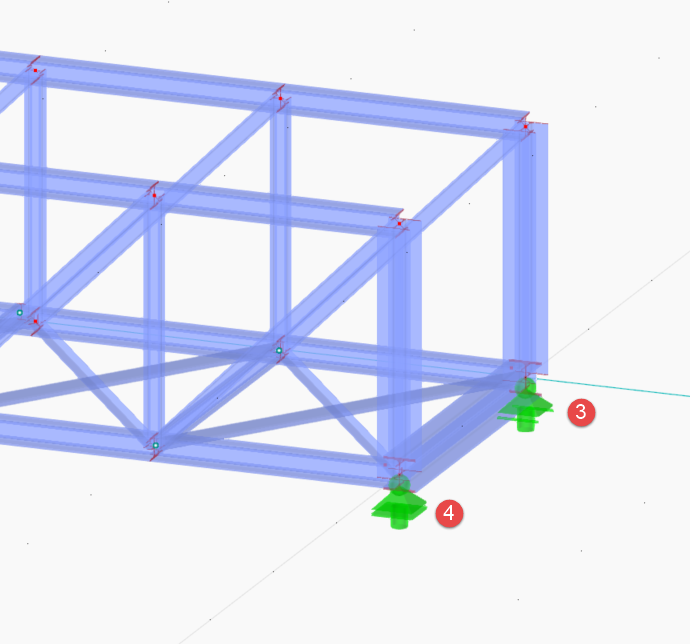

Podpora v uzlech 3 a 4

Modelování příhradového mostu v programu RSTAB 9 je nyní dokončeno.
