Účinky
Po vytvoření zatěžovacích stavů lze v záložce "Účinky" určit, zda se zatěžovací stavy určité kategorie účinků mohou vyskytovat současně nebo jednotlivě. Například kategorie Vítr je nastavena na "Jednotlivě".
Návrhové situace
Tento webinář se zabývá pouze MSÚ a charakteristickým návrhovým situacím MSÚ. Zbývající dvě návrhové situace lze proto v záložce "Posudkové situace" smazat.

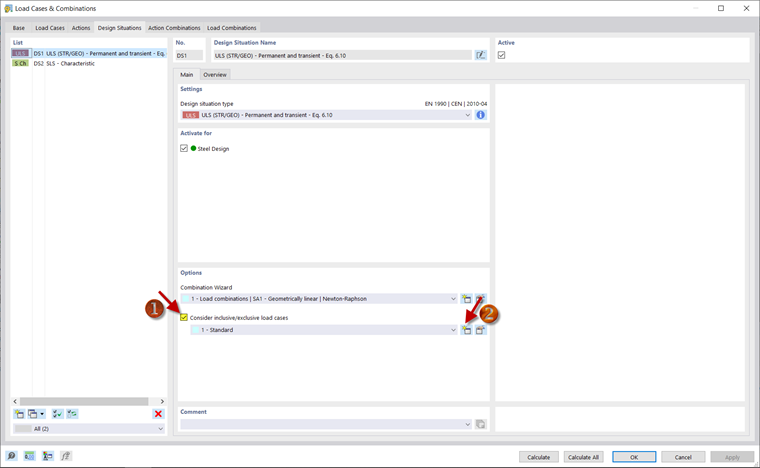

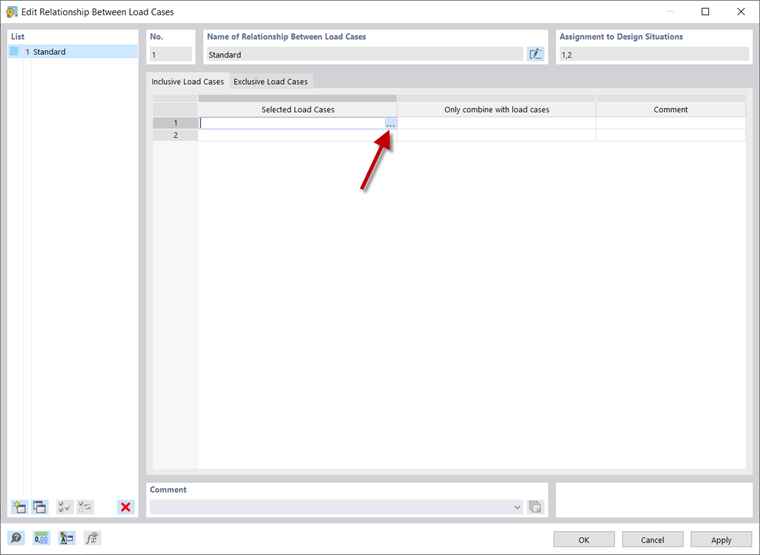

Pro zohlednění závislostí obou zatěžovacích stavů v MSÚ je třeba aktivovat funkci " Včetně/bez zatěžovacích stavů ". V záložce "Vylučující zatěžovací stavy" lze určit, že se mají dva zatěžovací stavy vylučovat, jako v tomto příkladu chodník (ZS4) a lana na pravé straně mostu (ZS3). Můžete také zadat
"Včetně zatěžovacích stavů", které udává, že zatěžovací stav může nastat pouze tehdy, když se vyskytne určitý jiný zatěžovací stav. V uvažovaném příkladu definujte, že lana vpravo (ZS3) by měla být zohledněna pouze tehdy, pokud jsou lana také na levé straně mostu (ZS2).

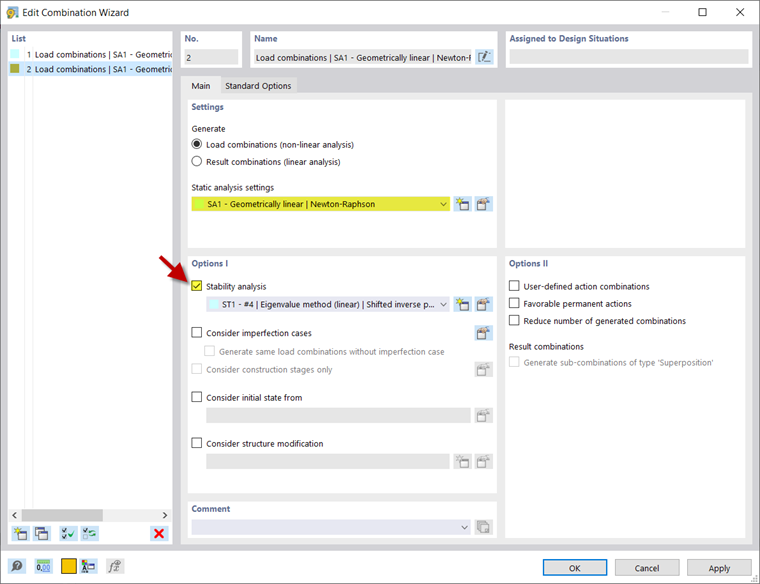

Pomocí Asistenta kombinací lze skládat zatěžovací stavy podle normy. Stisknutím
otevřete nastavení průvodce kombinací, kde můžete aktivovat výpočet podle lineárně-statického Analýza a stabilitní analýza. Existují také možnosti pro imperfekce, změny konstrukce a možnosti pro normy, které nejsou popsány v této příručce. Další informace naleznete zde.
U MSP lze stejným způsobem deaktivovat stabilitní analýzu a aktivovat zahrnutí/vyloučení zatěžovacích stavů.
Kombinace účinků a zatížení
Všechny automaticky generované kombinace lze zobrazit v záložkách Účinky a Kombinace zatížení a v případě potřeby je možné přidat další kombinace zatížení. Účinky/zatěžovací stavy uvažované kombinace jsou uvedeny v části "Přiřazení".
Zadání zatěžovacích stavů a kombinací se potvrdí tlačítkem "OK".
