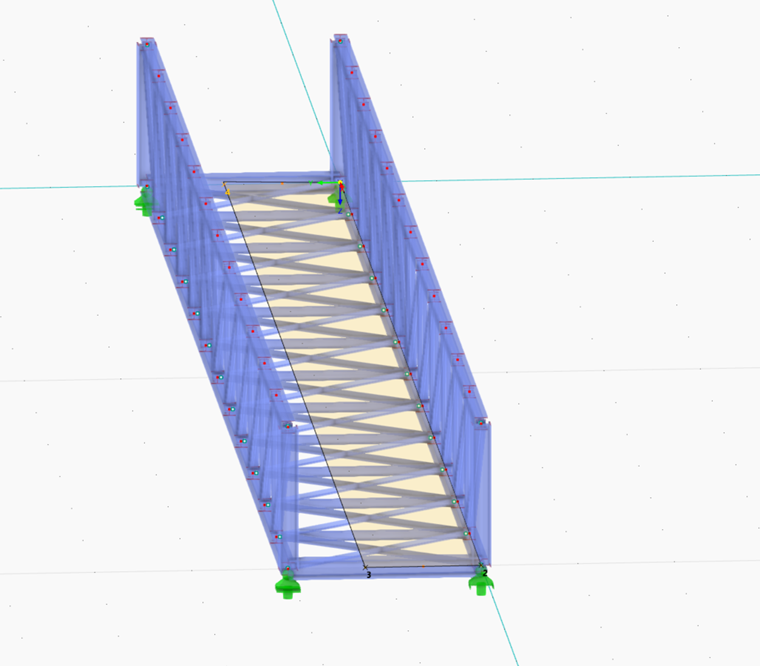

V této kapitole si ukážeme na příkladu lan na levé straně mostu, jak vytvořit zatížení na prut z plošného zatížení. Za tímto účelem vybereme vlevo v panelu nástrojů zatěžovací stav Lano. Plošné zatížení 1,5 kN/m2 se vztahuje na levých 40 % mostu.
Zadejte rohové uzly plochy

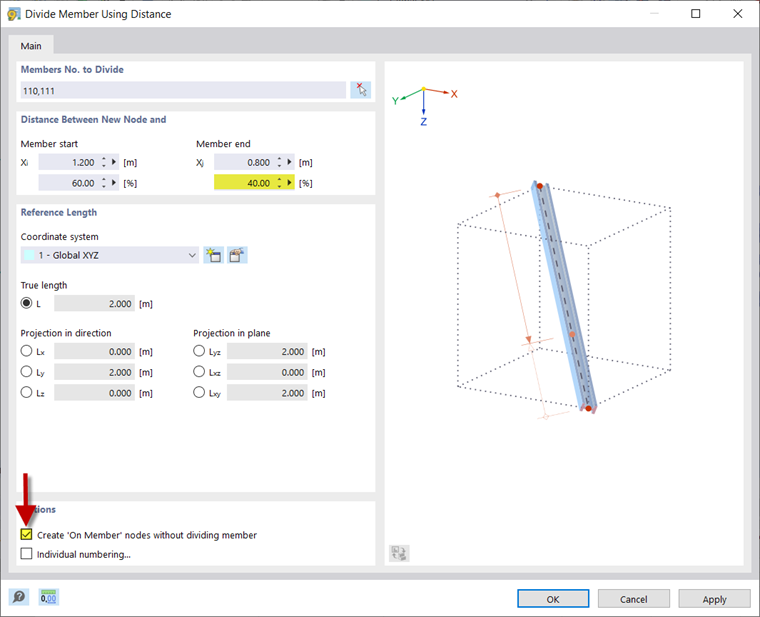

Aby bylo možné zadat oblast, ke které se zatížení vztahuje, musí být na spodním příčném rámu definovány nové uzly. Označíme k tomu oba pruty a otevřeme dialog ' Rozdělit prut pomocí vzdálenosti '. V závislosti na směru zadání prutů zadejte 40 % na začátku nebo na konci prutu.
Pro vstup kabelů a lávky na pravé straně mostu je nutné další dělení mostu.
Vytvoříme k tomu uzel na obou dolních prutech příčného rámu ve vzdálenosti 30 % k pravé straně mostu.
Generovat plošné zatížení

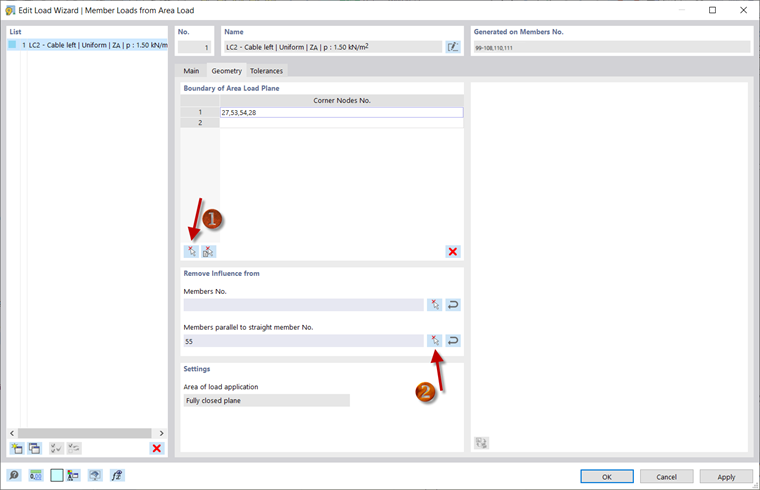

RSTAB 9 a RFEM 6 nabízí možnost generovat zatížení na prut z plošného zatížení pomocí Průvodce zatížením. Dvojitým kliknutím na příslušnou položku v navigátoru se otevře dialog ' Asistent nového zatížení | Zatížení na pruty od plošných zatížení '. Zde lze zadat velikost zatížení, v příkladu 1,5 kN/m2, a vybrat rohové uzly plochy v záložce 'Geometrie' pomocí symbolu
.
Pro vyloučení prutů z účinku zatížení je k dispozici průřez ' Bez účinku na '. Pokud například vybereme prut v dolní pásnici pro ' pruty rovnoběžné s přímým prutem č. ', Zatížení se přenáší pouze na příčné nosníky, nikoli také na dolní pásnice.
Stejným způsobem lze zadat zatížení chodníku. Zadejte příslušný zatěžovací stav, jako velikost zatížení zadejte 3 kN/m a jako rohové body vyberte uzly na pravé straně mostu.
