Questa sezione utilizza l'esempio dei cavi sul lato sinistro del ponte per mostrare come creare un carico dell'asta da un carico dell'area. Per fare ciò, seleziona il Caso di carico del cavo a sinistra nella barra degli strumenti. Il carico superficiale di 1,5 kN/m2 si riferisce al 40% sinistro del ponte.
Definisce i nodi d'angolo della superficie

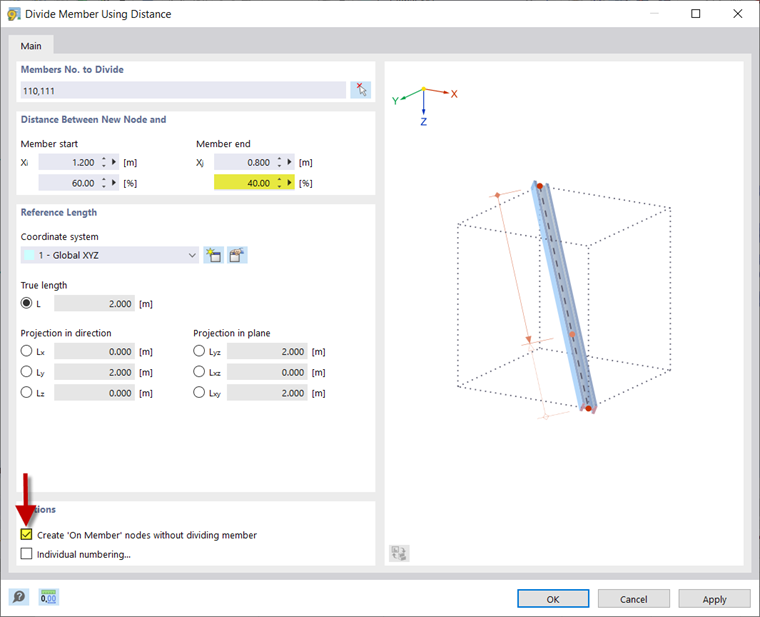

Per poter inserire l'area a cui si riferisce il carico, è necessario definire nuovi nodi sulla traversa inferiore. Per fare ciò, selezionare le due aste e aprire la finestra di dialogo ' Dividi l'asta usando la distanza '. A seconda della direzione di definizione delle aste, inserire 40% all'inizio o alla fine dell'asta.
Per inserire i cavi e la passerella sul lato destro del ponte, è necessaria un'altra suddivisione del ponte.
Per fare ciò, creare un nodo sulle due aste inferiori del telaio trasversale a una distanza del 30% dal lato destro del ponte.
Genera carico superficiale

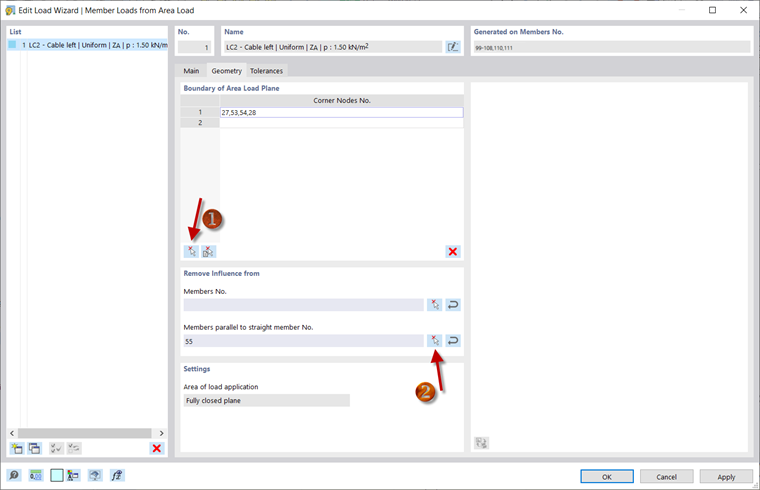

RSTAB 9 e RFEM 6 offrono la possibilità di generare un carico dell'asta da un carico superficiale utilizzando il Load Wizard. Fare doppio clic sulla voce corrispondente nel Navigatore per aprire la finestra di dialogo ' New Load Assistant | Carichi delle aste dai carichi dell'area '. Qui è possibile inserire la dimensione del carico, nell'esempio 1.5 kN/m2, e selezionare i nodi d'angolo della superficie nella scheda 'Geometria' utilizzando il simbolo
.
Per escludere le aste dall'effetto del carico, c'è la sezione ' Senza effetto su '. Ad esempio, se si seleziona un'asta della corda inferiore per ' aste parallele all'asta diritta nr. ', Il carico è distribuito solo alle travi trasversali e non anche alle corde inferiori.

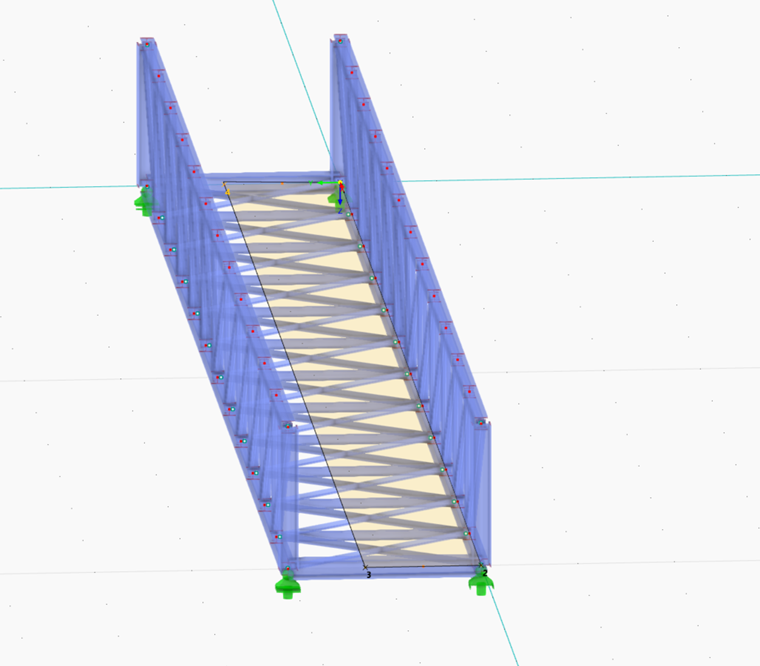

È possibile inserire il carico del marciapiede allo stesso modo. Impostare il caso di carico appropriato, inserire 3 kN/m come dimensione del carico e selezionare i nodi sul lato destro del ponte come punti d'angolo.
