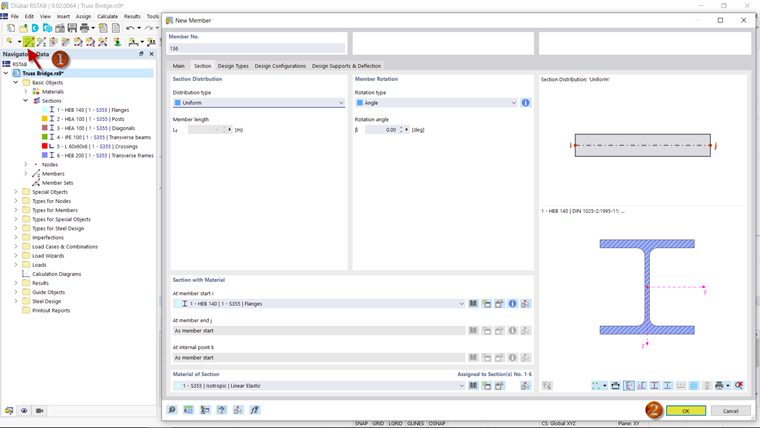

Per definire una nuova asta, utilizzare il pulsante
nella barra degli strumenti. Si apre la finestra di dialogo 'Nuova asta' in cui la sezione trasversale per le corde è già impostata.
Dopo aver confermato l'immissione con ' OK ', è possibile definire il punto iniziale e finale dell'asta. La corda inferiore dovrebbe andare dall'origine a [X: 20 m/a: 0 m/Z: 0 m] ' ' '. Fare clic sui punti uno dopo l'altro e quindi terminare l'immissione con un clic con il pulsante destro del mouse.
Dividi aste

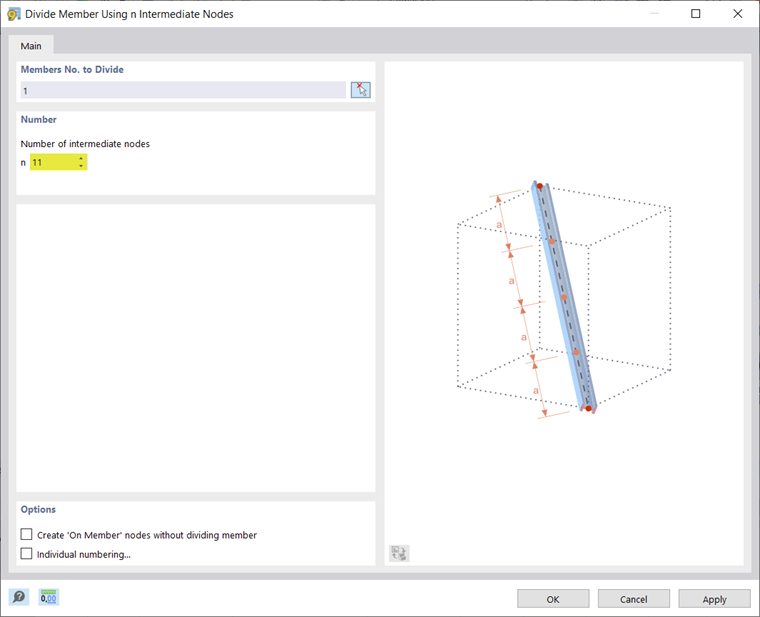

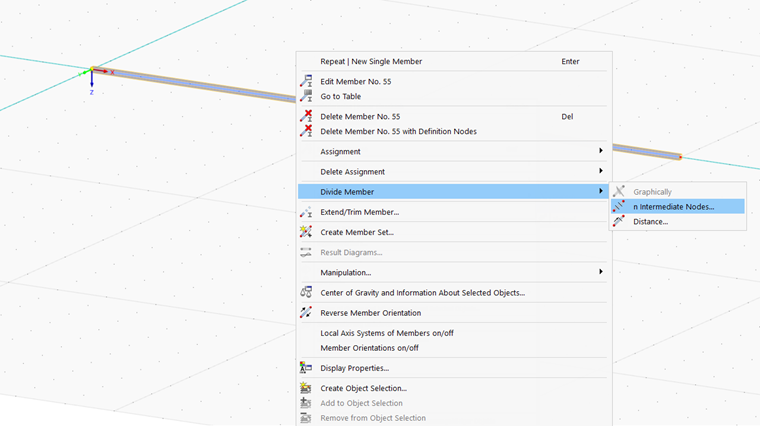

Poiché i montanti divideranno la corda inferiore in 12 sezioni, avrai bisogno di 11 nodi intermedi dove inizieranno i montanti. Facendo clic con il pulsante destro del mouse sull'asta, si accede alla finestra di dialogo ' Dividi l'asta utilizzando n nodi intermedi '.
Copia barre

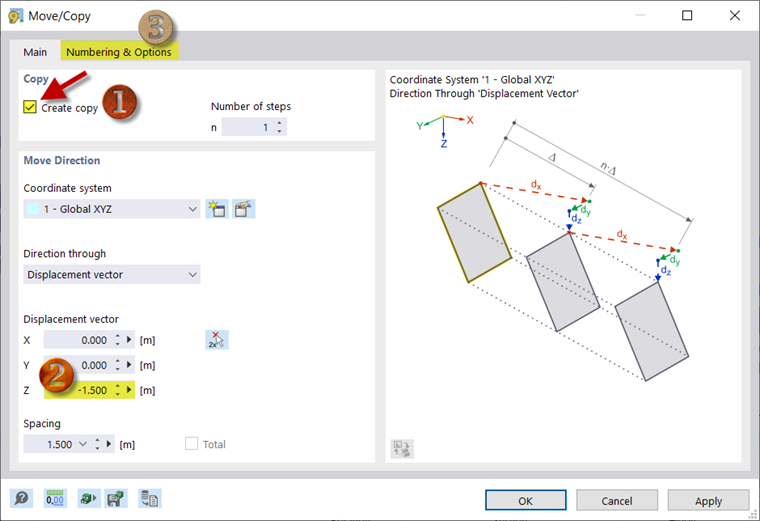

Per creare l' accordo superiore , è possibile copiare l'accordo inferiore utilizzando il pulsante
e spostare la copia verso l'alto. Per fare ciò, spuntare accanto a ' Crea una copia ' nella finestra di dialogo e inserire che la cinghia deve essere copiata verso l'alto di 1,5 m.

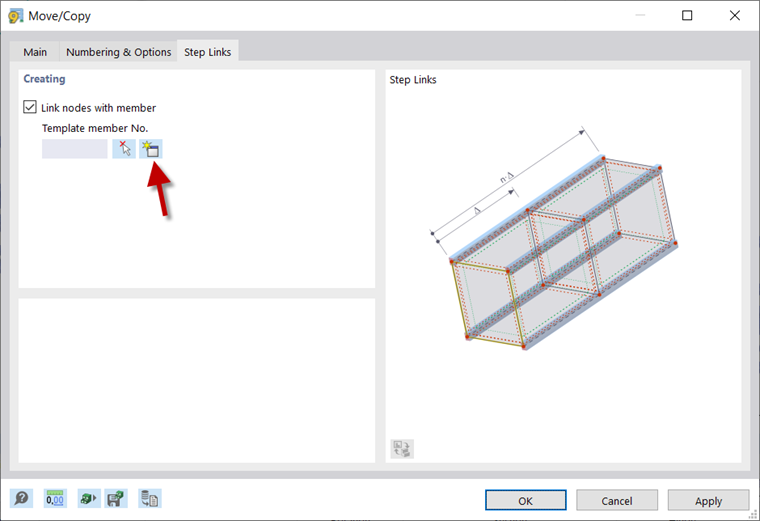

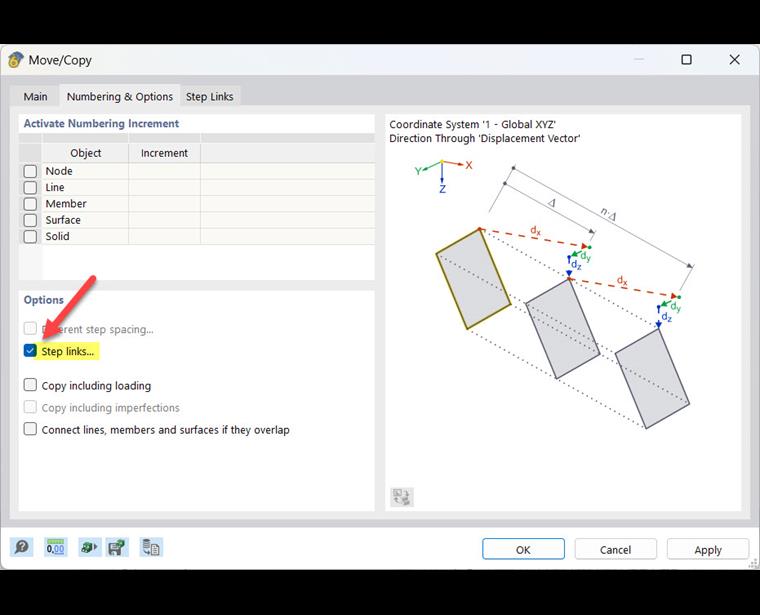

Quindi attiva il collegamento del passaggio nella scheda 'Numerazione e opzioni'. Ciò consente di collegare i nodi delle corde superiori e inferiori direttamente ai montanti. Dopo aver selezionato ' Collega il nodo all'asta 'nella scheda ' Collegamenti a gradini ', utilizzare il simbolo
per definire la sezione trasversale dei montanti.
Seleziona l'asta della travatura reticolare 'tipo di asta' per i montanti. Per questo tipo è predisposto un montaggio articolato. Nella scheda Sezione trasversale , è possibile selezionare la sezione trasversale appropriata (HEA 100). Se si conferma due volte con ' OK ', la corda superiore e il palo vengono generati automaticamente.
Barre a specchio

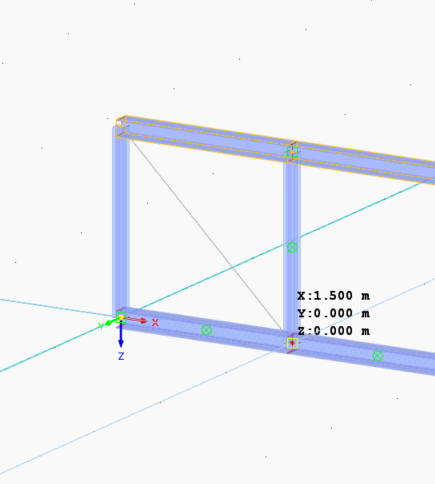

Per le diagonali , utilizzare
per creare una nuova asta di travatura reticolare con la sezione trasversale corrispondente. Questo dovrebbe essere fatto entro [X: 0 m/a: 0 m/Z: -1,5 m] a [X: 1,5 m/a: 0 m/Z: 0 m] ' ' '.

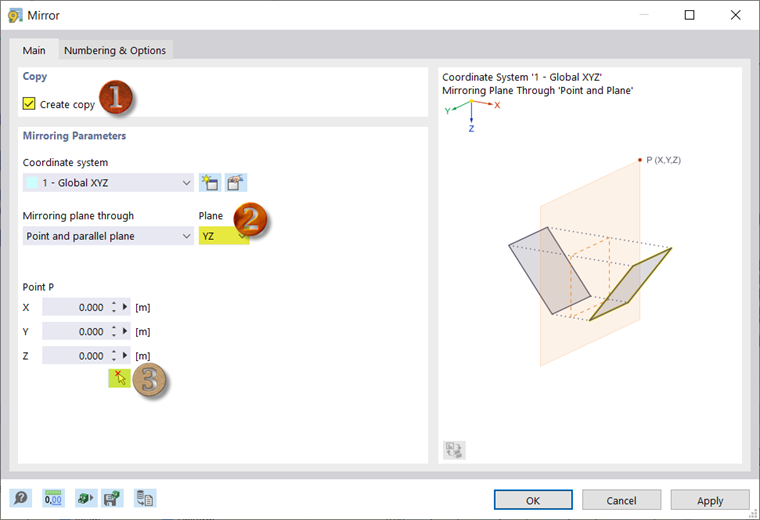

È possibile copiare l'asta appena creata selezionandola e trascinandola verso destra tenendo premuto il tasto Ctrl. Crea le prime sei barre diagonali in questo modo. Le altre sei aste diagonali devono essere create utilizzando specchi. Per fare ciò, selezionare tutte e sei le aste diagonali che sono già state create e fare clic su
per aprire la finestra di dialogo ' Specchia '. Imposta un segno di spunta su ' Crea copia ', imposta il piano YZ come piano speculare e seleziona un punto sull'asse speculare (3). Questo punto può essere uno dei due nodi al centro del ponte di travatura reticolare. Dopo la conferma, vengono create le restanti aste diagonali.

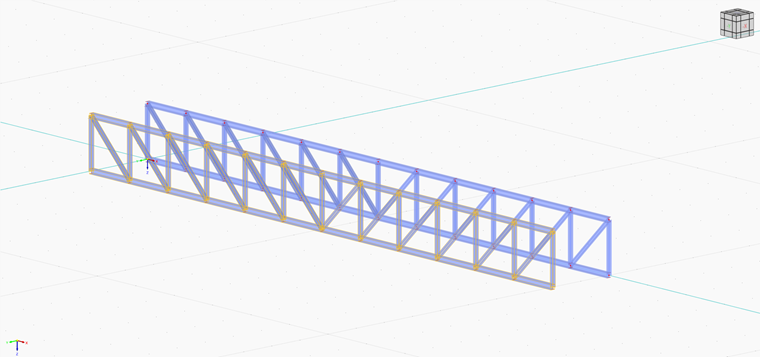

Selezionare la struttura modellata finora e copiarla di 2 m in direzione X.
Definisci giunti

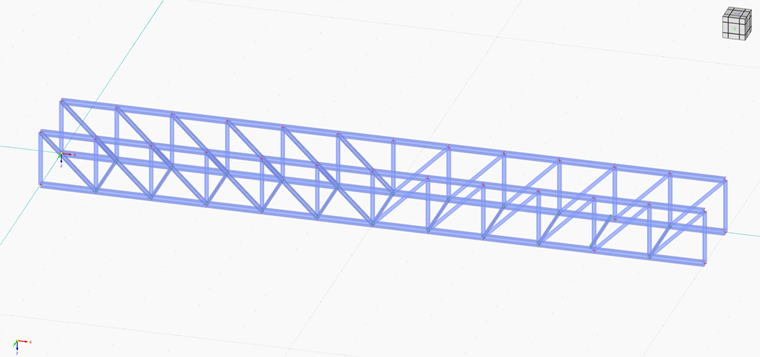

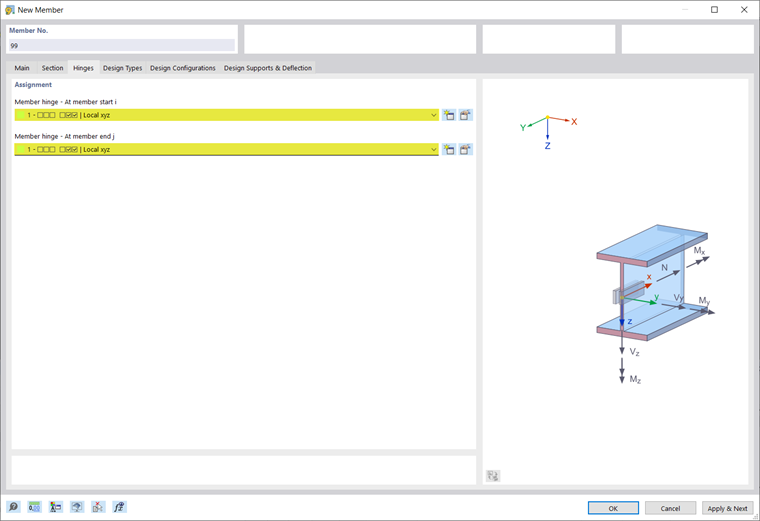

Per le traverse , creare una nuova asta del tipo 'Trave' e selezionare l'opzione ' Cerniere '. Quindi definire la sezione trasversale appropriata nella scheda 'Sezione trasversale'. In questo caso, i giunti vengono selezionati manualmente nella scheda 'Giunti'. Utilizzare il simbolo
per creare un nuovo cardine dell'estremità dell'asta. Né il cardine dell'estremità dell'asta all'inizio dell'asta né l'estremità dell'asta devono trasferire i momenti flettenti. A tale scopo, i sensi di rotazione φy e φz sono selezionati nell'area 'condizioni congiunte' e quindi bloccati.
Incolla la misura tra due nodi opposti degli accordi inferiori, quindi copiala.

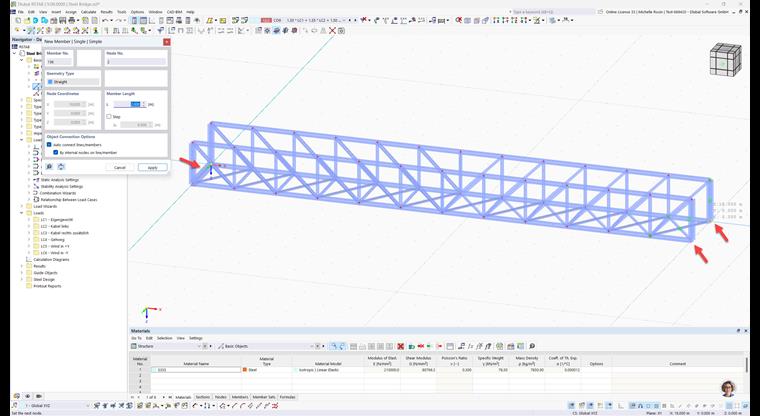

Per i telai trasversali , creare un'asta del tipo trave con la sezione trasversale appropriata. Lo inserisci ad entrambe le estremità del ponte.
Modifica barre

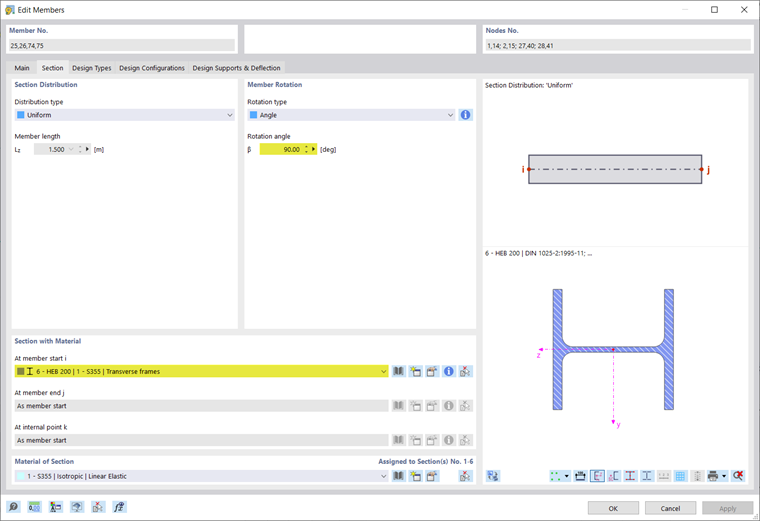

Anche i montanti esterni fanno parte del telaio trasversale, motivo per cui il materiale deve essere cambiato lì. Per fare ciò, seleziona tutti e quattro i montanti esterni e fai doppio clic per aprire la finestra di dialogo 'Modifica aste'.
Nella scheda 'Sezione trasversale', selezionare la sezione trasversale per un telaio trasversale (HEB 200) e nella sezione di dialogo 'Rotazione dell'asta' modificare l' angolo di rotazione a 90 °. Questo allineerà i montanti correttamente.

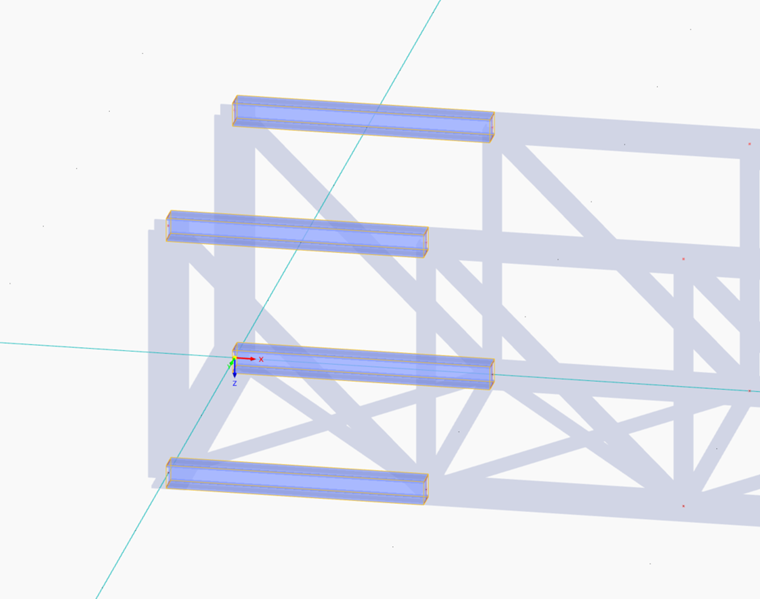

Poiché le corde hanno il tipo di asta ' trave ', finora sono state collegate rigidamente al telaio trasversale. È possibile modificarlo in una connessione incernierata selezionando le aste esterne delle corde e aggiungendo un cardine all'inizio dell'asta. Sull'altro lato del ponte di travatura reticolare, è necessario inserire un cardine all'estremità dell'asta.
Copia le aste più volte

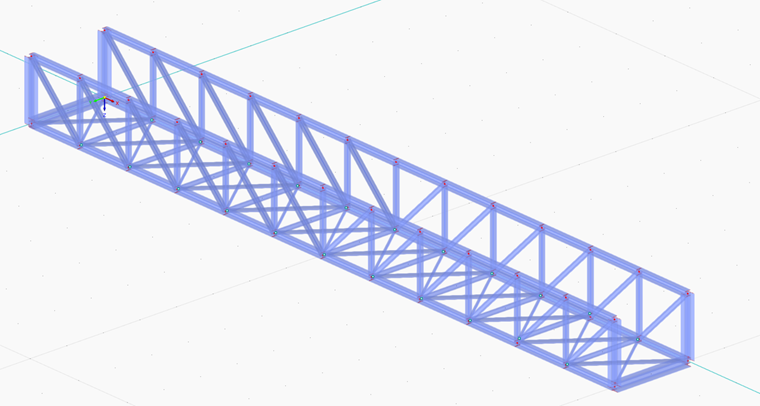

L'ultimo elemento strutturale sono gli incroci. Questi possono assorbire solo forze di trazione. Quindi scegli il 'tipo di asta' ' tensione '. Definire anche la sezione trasversale corrispondente di nuovo. Inserire i due incroci nella prima sezione del ponte.
Seleziona i due crossover e usa il pulsante
per aprire la finestra di dialogo 'Sposta/Copia'. Per copiare l'esterno direttamente in tutte le altre sezioni del ponte, seleziona l'opzione 'Crea copia' con un numero di 11 passaggi.
Il vettore di spostamento è [X: 1,5 m/a: 0 m/Z: 0 m] ' ' '.
