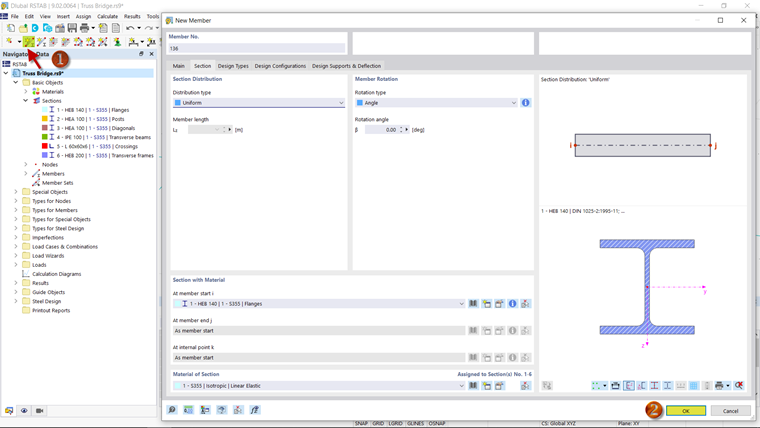

Para definir uma nova barra, utilize o botão
na barra de ferramentas. Abre a caixa de diálogo 'Nova barra', na qual a secção para os banzos já está definida.
Depois de confirmar a sua entrada com ' e OK ', pode definir o ponto inicial e o ponto final da barra. A corda inferior deve ir desde a origem até [X: 20 m/A: 0 m/Z: 0 m] ' ' '. Clique nos pontos um após o outro e finalize a introdução com o botão direito.
Dividir as barras

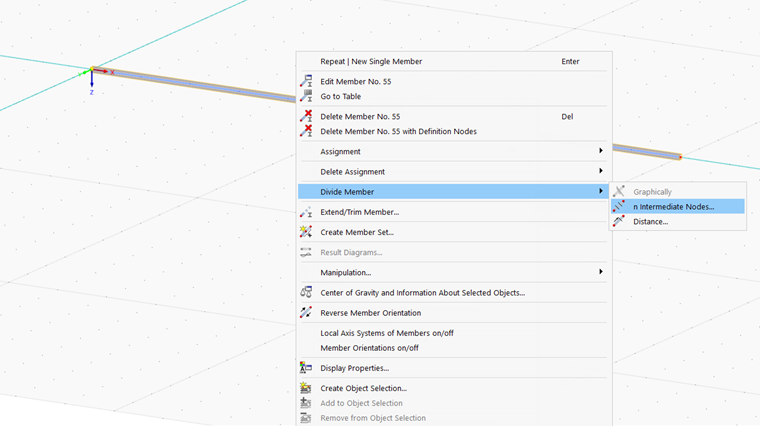

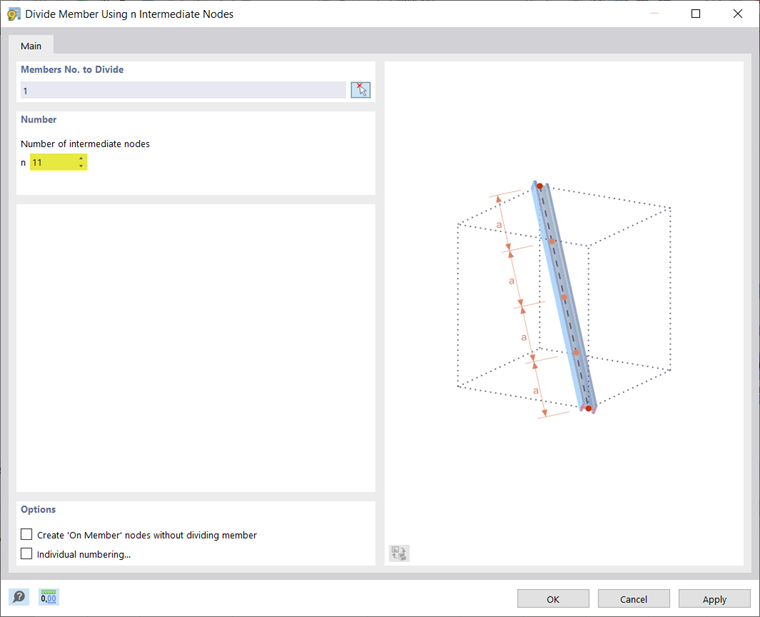

Como os postes vão dividir a corda inferior em 12 secções, serão necessários 11 nós intermédios onde os postes começarão. Com um clique com o botão direito sobre a barra, aparece a caixa de diálogo ' Dividir barra com n nós intermédios '.
Copiar barras

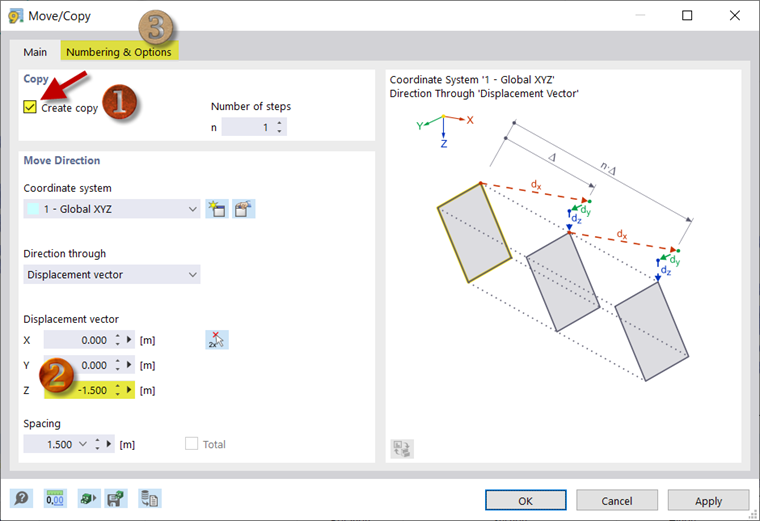

Para criar o acorde superior , pode copiar o acorde inferior utilizando o botão
e mover a cópia para cima. Para fazer isso, seleccione ao lado de ' Criar uma cópia ' na caixa de diálogo e introduz que a cinta deve ser copiada para cima 1,5 m.

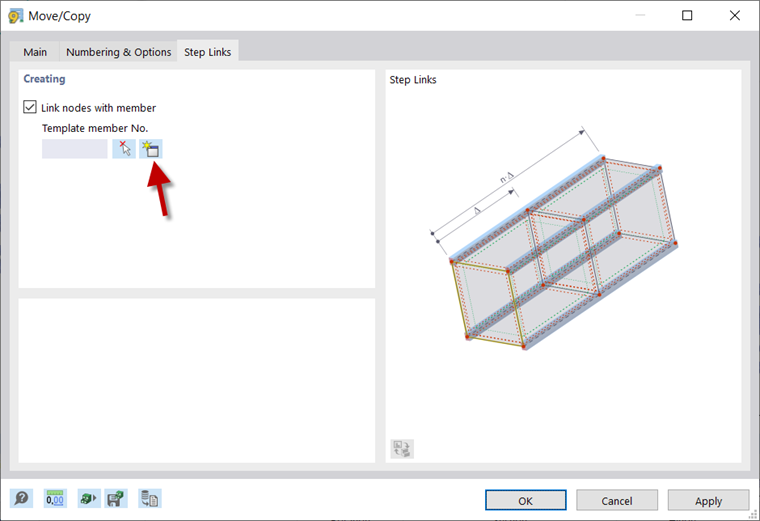

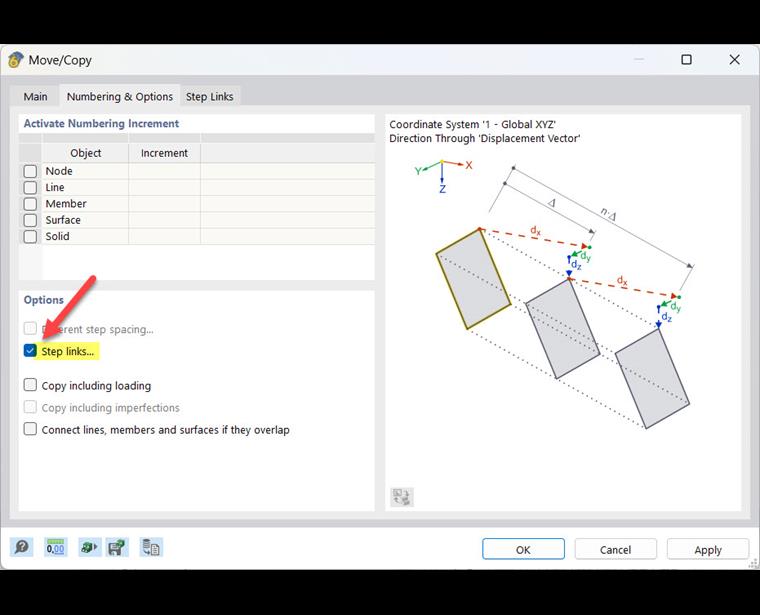

Em seguida, ative a ligação da etapa no separador 'Numeração e opções'. Isto permite-lhe conectar os nós das cordas superior e inferior directamente aos postes. Após selecionar ' Ligar nó à barra 'no separador' Ligações de passos ', definir a secção dos postes com o símbolo
.
Selecione a barra de treliça 'tipo de barra' para os postes. Está pré-definida uma montagem articulada para este tipo. No separador Secção , pode selecionar a secção adequada (HEA 100). Se confirmar duas vezes com ' OK ', o banzo superior e o poste são gerados automaticamente.
Barras espelhadas

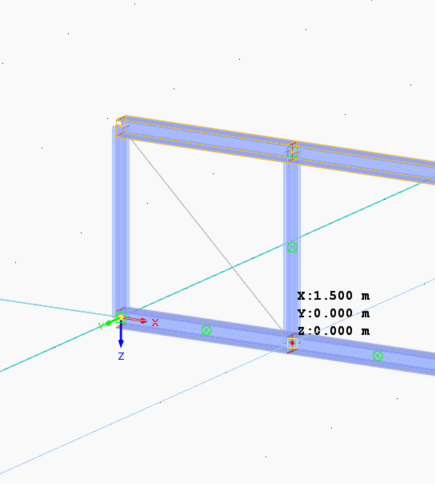

Para as diagonais , utilize
para criar uma nova barra da treliça com a secção correspondente. Isso deve ser feito até [X: 0 m/A: 0 m/Z: -1,5 m] a [X: 1,5 m/A: 0 m/Z: 0 m] ' ' '.

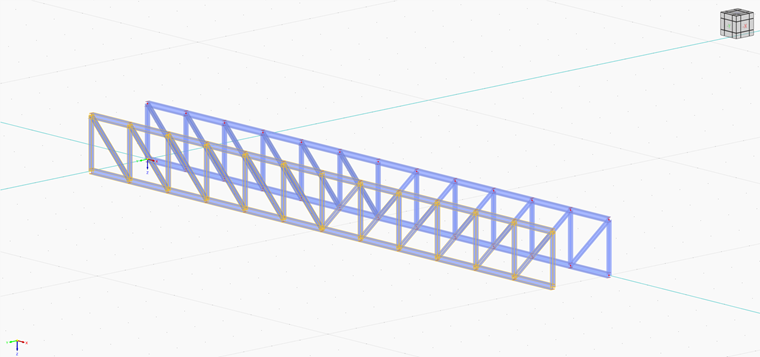

Pode copiar a barra que acabou de criar seleccionando-a e arrastando-a para a direita enquanto mantém premida a tecla Ctrl. Crie as seis primeiras barras diagonais desta forma. As outras seis barras diagonais devem ser representadas com recurso a espelhos. Para fazer isso, selecione as seis barras diagonais que já foram criadas e clique em

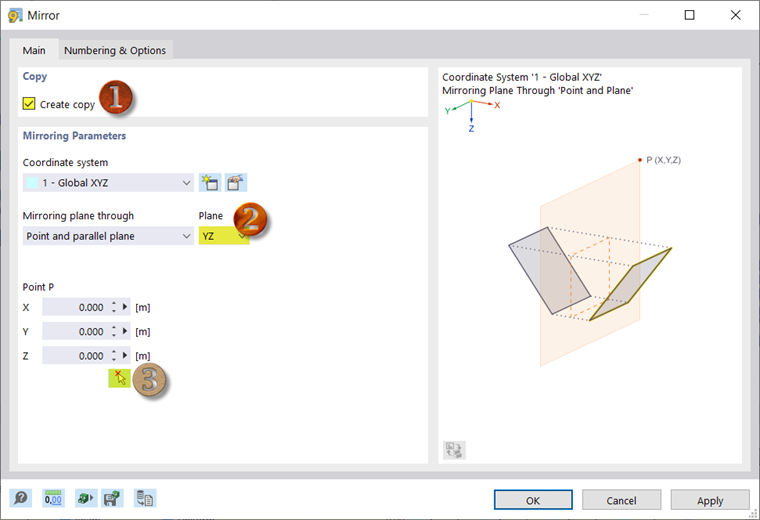

para abrir a caixa de diálogo ' Espelhamento '. Selecione em ' Criar cópia ', defina o plano YZ como plano de espelhamento e selecione um ponto no eixo de espelhamento (3). Este ponto pode ser um dos dois nós no meio da ponte treliçada. Após a confirmação, as restantes barras diagonais são criadas.
Seleccione a estrutura modelada até agora e copie-a 2 m na direção X.
Definir ligações

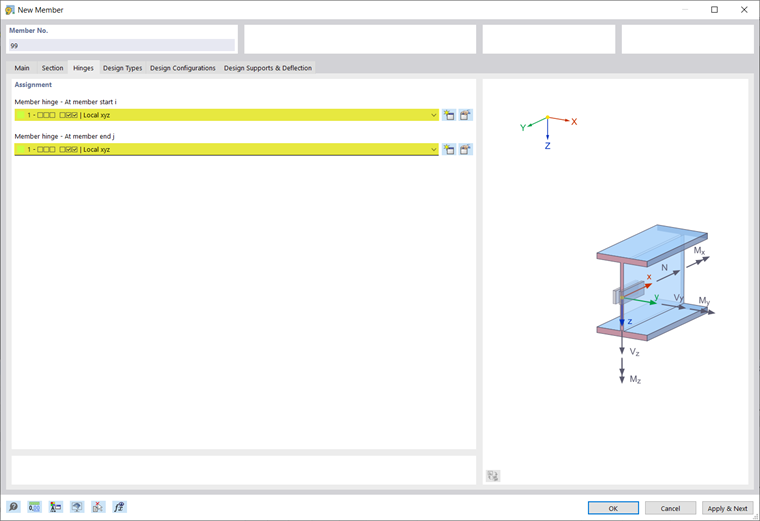

Para as vigas , crie uma nova barra do tipo 'Viga' e selecione a opção ' Articulações '. Em seguida, defina a secção apropriada no separador 'Secção'. Neste caso, as ligações são selecionadas manualmente no separador 'Joints'. Utilize o símbolo
para criar uma nova articulação de extremidade de barra. Nem a articulação de extremidade da barra no início nem a extremidade da barra devem transferir momentos fletores. Para este efeito, os sentidos de rotação φy φz são selecionados na área 'condições da ligação' e, portanto, bloqueados.

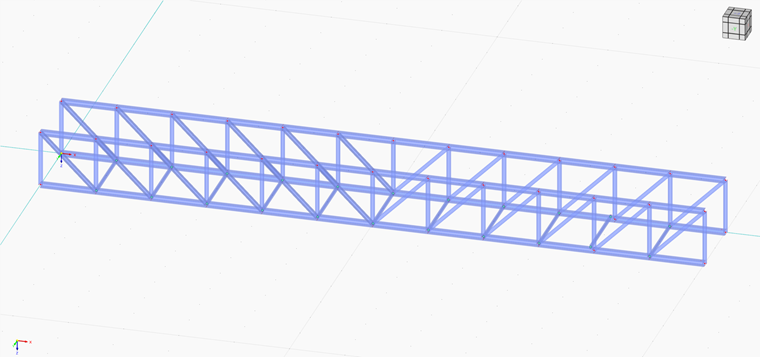

Cole o varão entre dois nós opostos das cordas inferiores e, em seguida, copie-o.

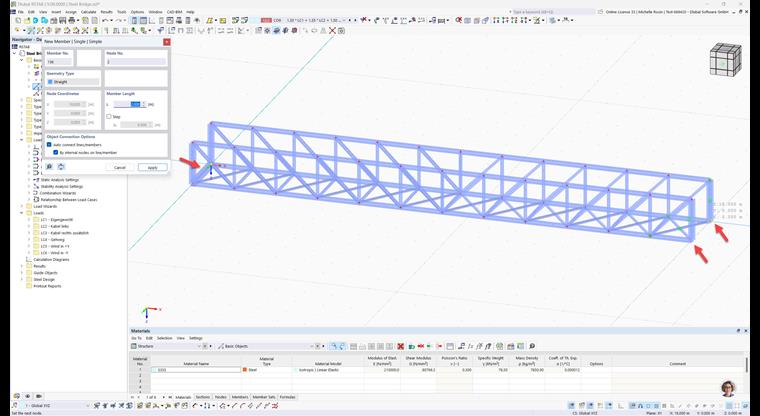

Para os pórticos transversais , crie uma barra do tipo viga com a secção adequada. Pode ser inserido em ambas as extremidades da ponte.
Editar barras
Os postes exteriores também fazem parte do pórtico transversal, e é por isso que o material aí tem de ser alterado. Para fazer isso, selecione os quatro postes exteriores e clique duas vezes para abrir a caixa de diálogo 'Editar barras'.

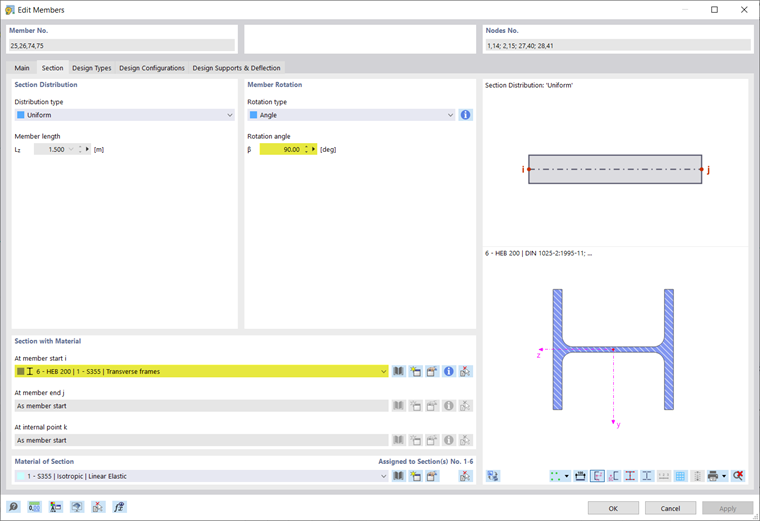

No separador 'Secção', selecione a secção para um pórtico transversal (HEB 200) e na secção de diálogo 'Rotação de barra' altere o ângulo de rotação para 90 °. Isto irá alinhar os postes adequadamente.

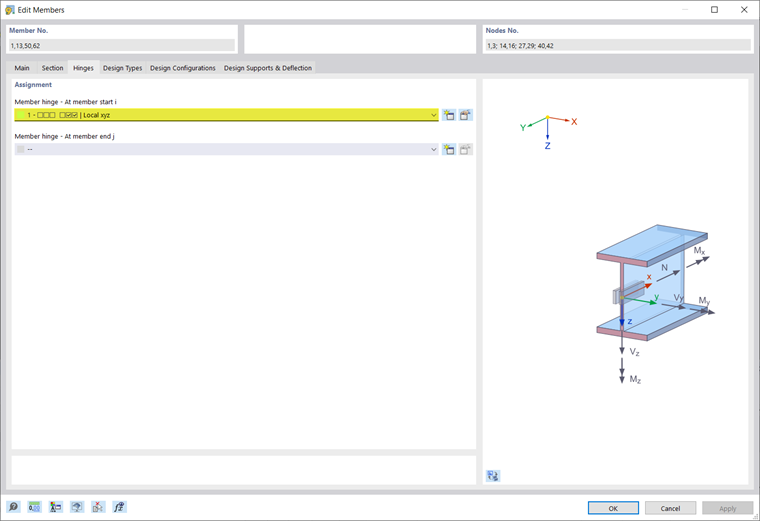

Uma vez que as cordas têm o tipo de barra ' viga ', estão até agora ligadas de forma rígida ao pórtico transversal. Pode alterar para uma ligação articulada seleccionando as barras exteriores das cordas e adicionando uma articulação no início da barra. No outro lado da ponte treliçada, deve ser inserida uma articulação na extremidade da barra.
Copiar as barras várias vezes

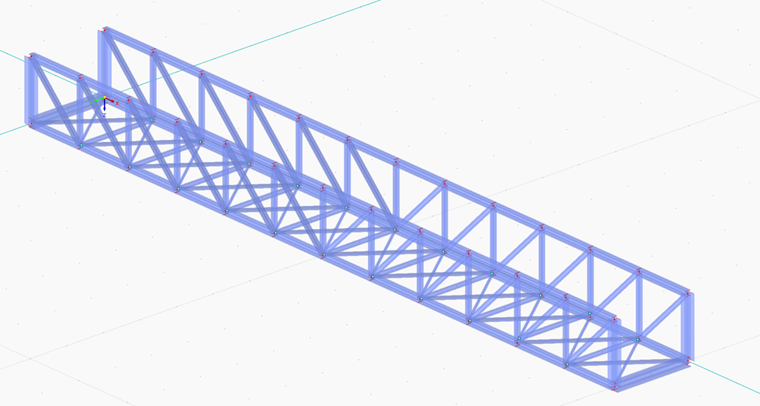

O último elemento estrutural são os cruzamentos. Estes só podem absorver forças de tração. Então, escolha o 'tipo de barra' ' tração '. Defina novamente também a secção correspondente. Insira os dois cruzamentos na primeira secção da ponte.
Selecione os dois cruzamentos e utilize o botão
para abrir a caixa de diálogo 'Mover/copiar'. Para copiar o cruzamento diretamente em todos os outros secções da ponte, selecione a opção 'Criar cópia' em 11 passos.
O vetor deslocamento é [X: 1,5 m/A: 0 m/Z: 0 m] ' ' '.
