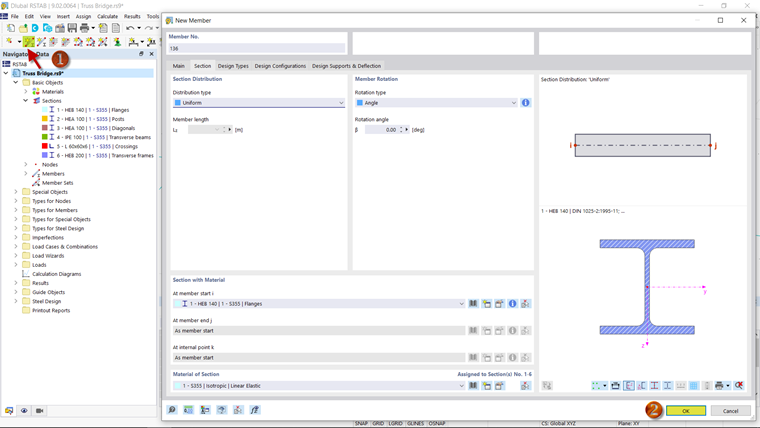

Чтобы определить новый стержень, используйте кнопку
на панели инструментов. Откроется диалоговое окно ' Новый стержень ', в котором уже задано сечение для хорд.
После того, как вы подтвердите свой ввод с помощью ' OK ', вы можете определить начальную и конечную точку стержня. Нижний пояс должен идти от начала координат к [X: 20 м/г: 0 м/З: 0 м] ' ' '. Щелкайте по точкам одну за другой, а затем щелкните правой кнопкой мыши для завершения ввода.
Разделить стержни

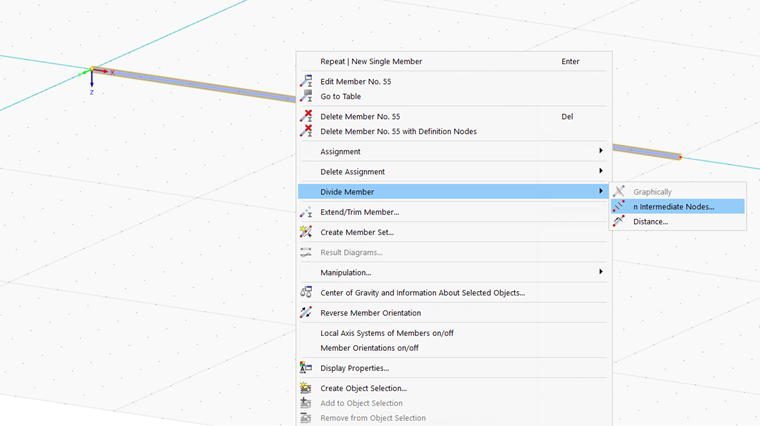

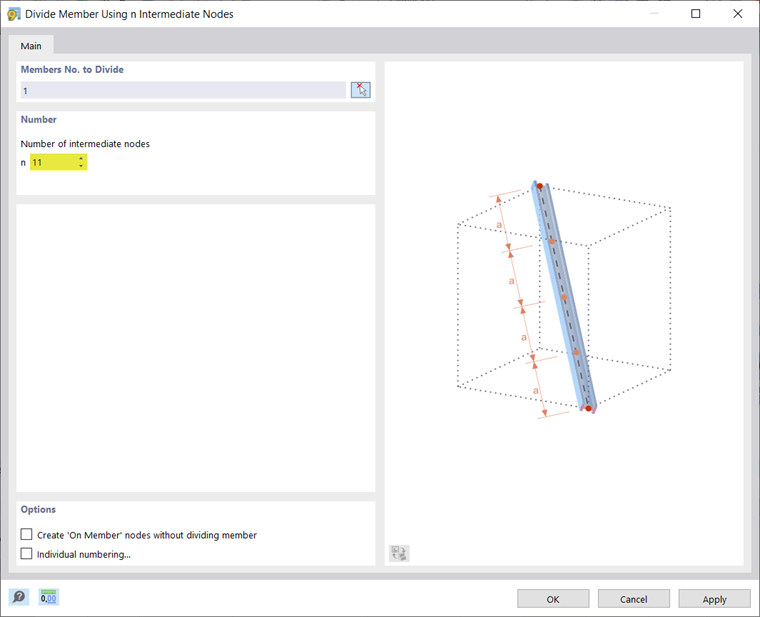

Поскольку столбики разделят нижний пояс на 12 секций, вам понадобится 11 промежуточных узлов, где они будут начинаться. Щелкнув правой кнопкой мыши на элементе, вы попадаете в диалоговое окно ' Разделить элемент с помощью n промежуточных узлов '.
Копировать бары

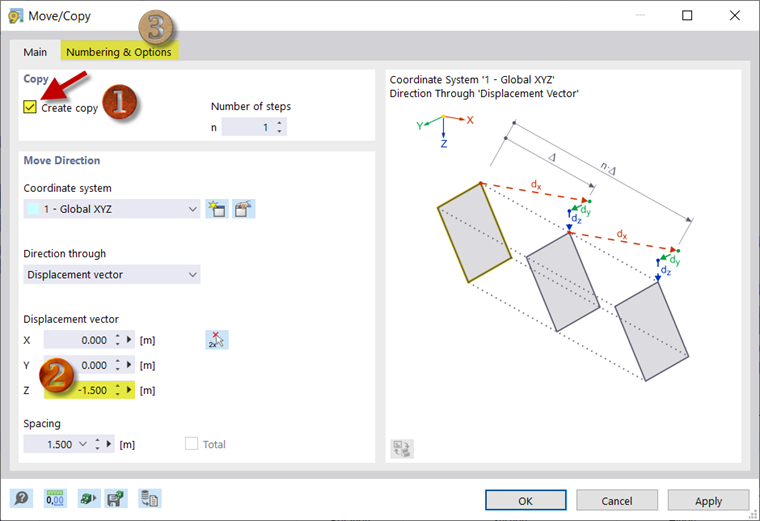

Чтобы создать верхний аккорд , вы можете скопировать нижний аккорд с помощью кнопки
и переместить копию вверх. Для этого в открывшемся диалоговом окне поставьте галочку рядом с кнопкой ' Создать копию ' и укажите, что планка должна копироваться вверх на 1,5 м.

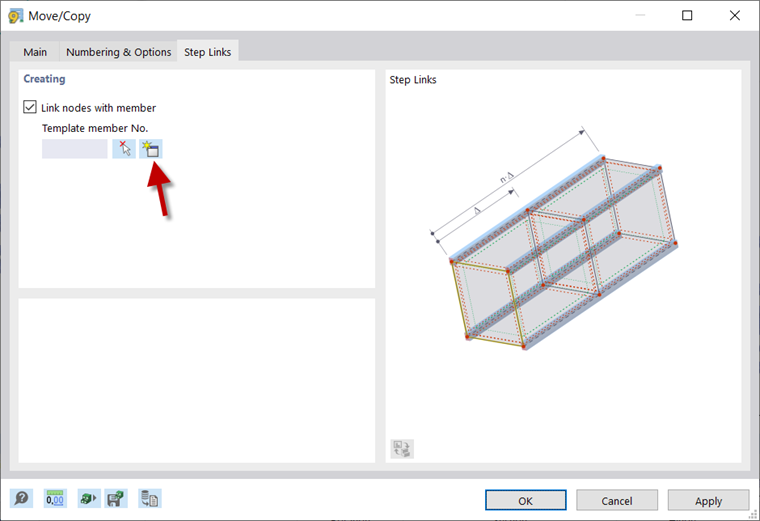

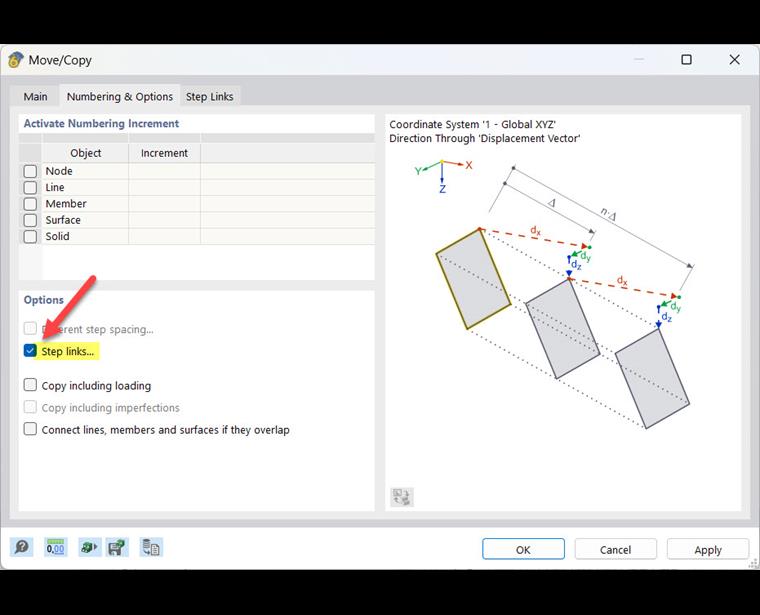

Затем активируйте ссылку на шаг на вкладке ' Нумерация и параметры '. Это позволяет соединять узлы верхнего и нижнего пояса непосредственно со стойками. После выбора ' Соединить узел с стержнем ' на вкладке ' Шаговые связи ', используйте символ
, чтобы задать сечение столбов.
Выберите стержень фермы ' ' для сообщений. Для этого типа предустановлено шарнирное крепление. Во вкладке « Сечение » можно выбрать соответствующее сечение (HEA 100). Если вы подтвердите дважды с помощью ' OK ', верхний аккорд и пост будут созданы автоматически.
Зеркальные стержни

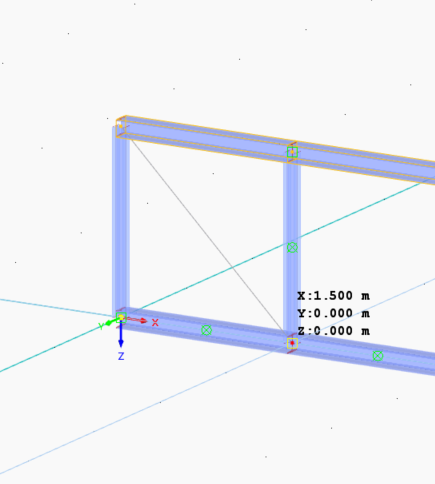

Для диагоналей используйте
, чтобы создать новый стержень фермы с соответствующим сечением. Это должен сделать [X: 0 м/г: 0 м/З: От -1,5 м] до [X: 1,5 м/г: 0 м/З: 0 м] ' ' '.
Вы можете скопировать только что созданный стержень, выбрав его и перетащив вправо, удерживая клавишу Ctrl. Таким образом создайте первые шесть диагональных стержней. Остальные шесть диагональных стержней должны быть созданы с помощью зеркал. Для этого выберите все шесть диагональных стержней, которые уже были созданы, и нажмите

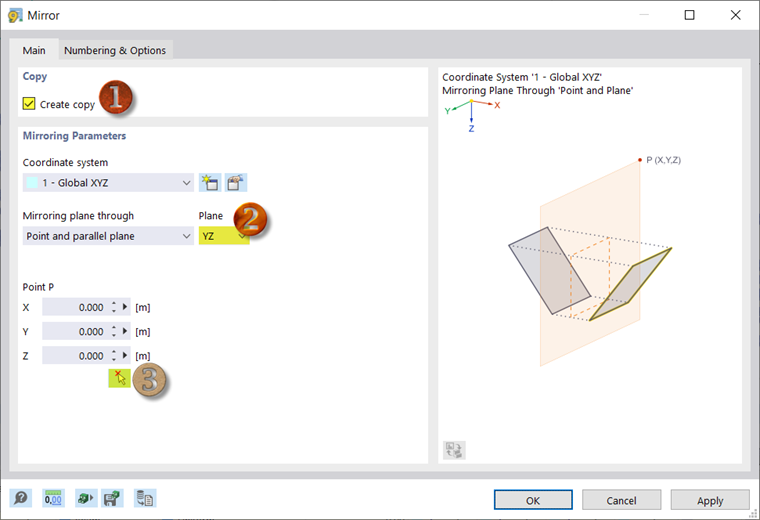

, чтобы открыть диалоговое окно ' Зеркало '. Установите флажок ' Создать копию ', установите плоскость YZ в качестве плоскости отражения и укажите точку на оси отражения (3). Эта точка может быть одним из двух узлов в середине моста из ферм. После подтверждения создаются оставшиеся диагональные стержни.

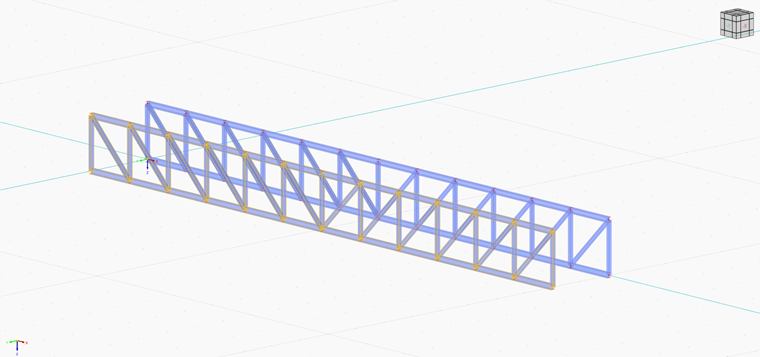

Выберите смоделированную конструкцию и скопируйте ее на 2 м по оси X.
Определить суставы

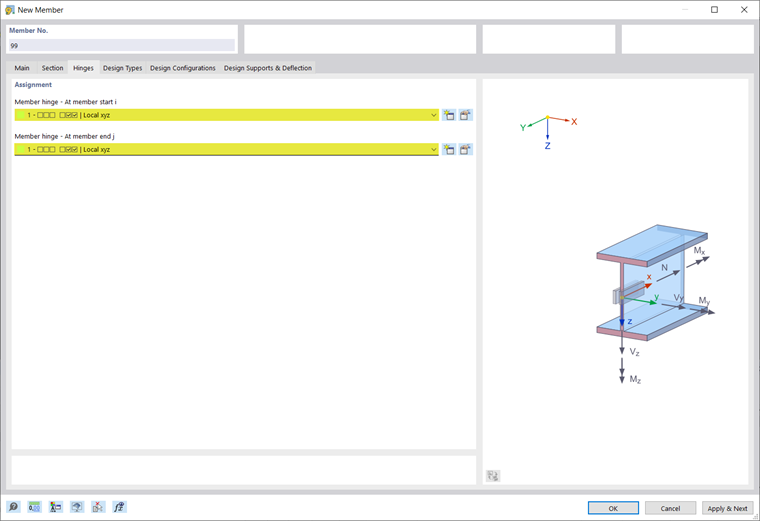

Для поперечных балок создайте новый стержень типа 'Балка' и выберите параметр ' Шарниры '. Затем задайте соответствующее сечение на вкладке ' Сечение '. В этом случае соединения выбираются вручную на вкладке ' Соединения '. Используйте символ
, чтобы создать новый концевой шарнир стержня. Ни шарнир на конце стержня в начале, ни на конце стержня не должны передавать изгибающие моменты. Для этого направления вращения φy и φz выбираются в области 'условий соединения' и, таким образом, блокируются.

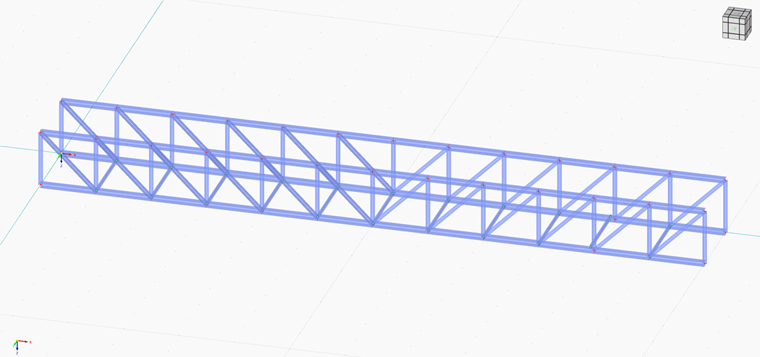

Вставьте стержень между двумя противоположными узлами нижних поясов, затем скопируйте его.
Для поперечных шпангоутов создайте стержень балочного типа с соответствующим сечением. Вы вставляете это с обоих концов моста.
Изменить стержни

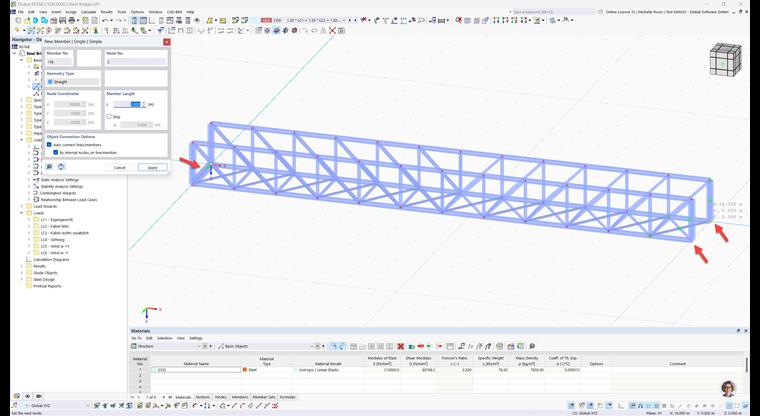

Наружные стойки также являются частью поперечного каркаса, поэтому материал там необходимо заменить. Для этого выберите все четыре внешних сообщения и дважды щелкните, чтобы открыть диалоговое окно ' Изменить элементы '.

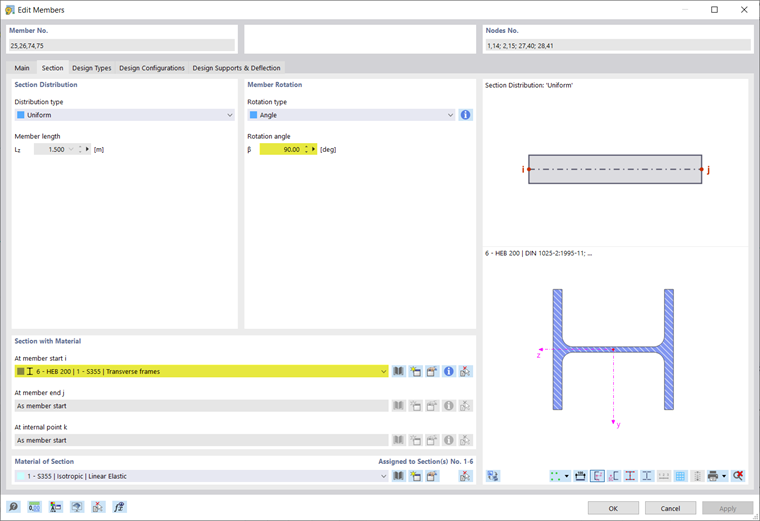

На вкладке 'Сечение' выберите сечение для поперечной рамы (HEB 200) и в разделе диалога 'Поворот стержня' измените угол поворота на 90 °. Это правильно выровняет стойки.

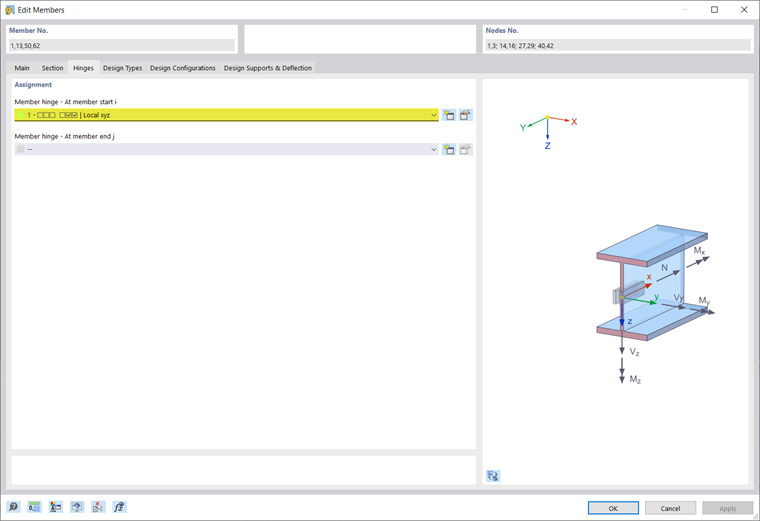

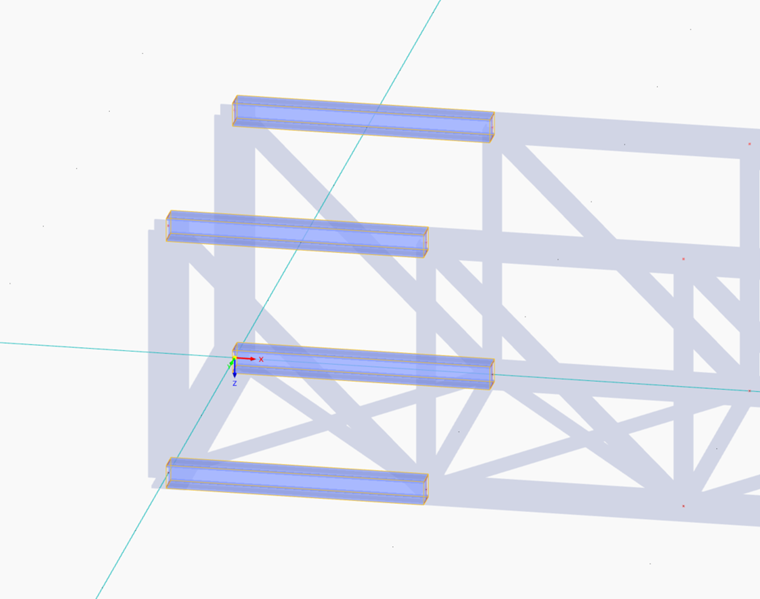

Поскольку пояса имеют тип стержня ' балка ', до сих пор они были жестко соединены с поперечной рамой. Вы можете изменить это соединение на шарнирное соединение, выбрав внешние стержни поясов и добавив шарнир в начале стержня. С другой стороны моста из ферм на конце стержня должен быть вставлен шарнир.
Копировать элементы несколько раз

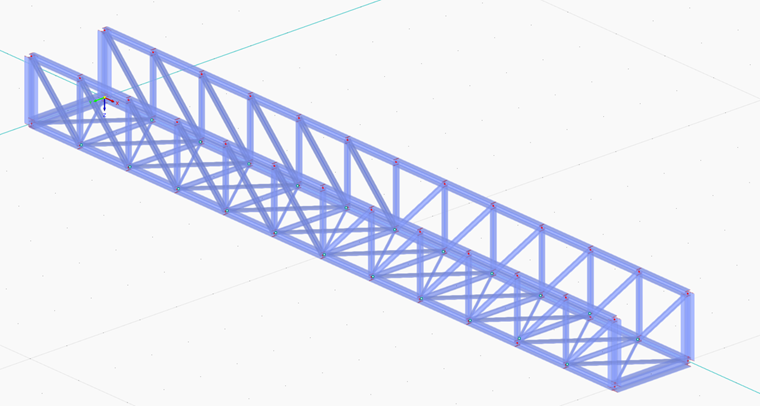

Последний элемент конструкции - это ауткроссинг. Они могут поглощать только растягивающие силы. Поэтому выберите 'тип стержня' ' напряжение '. Также снова задайте соответствующее сечение. Вставьте два кроссовера в первую секцию моста.
Выберите два кроссовера и используйте кнопку
, чтобы открыть диалоговое окно ' Переместить/Копировать '. Чтобы скопировать ауткроссинг непосредственно во все другие секции моста, выберите опцию 'Создать копию' с 11 шагами.
Вектор смещения: [X: 1,5 м/г: 0 м/З: 0 м] ' ' '.
