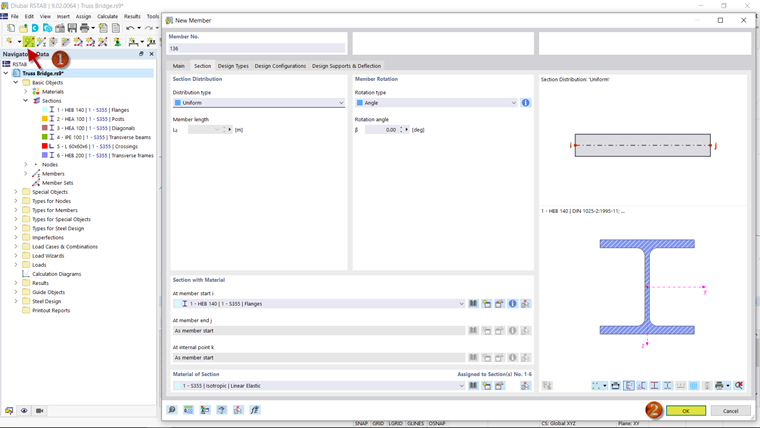

Nový prut lze zadat pomocí tlačítka
z panelu nástrojů. Otevře se dialog 'Nový prut', ve kterém je již nastaven průřez pro pásy.
Po potvrzení zadání tlačítkem ' OK ' lze zadat počáteční a koncový bod prutu. Dolní tětiva by měla jít z počátku do [X: 20 m/Y: 0 m / Z: 0 m] ' ' '. Postupně klikneme na body a dokončeme zadávání kliknutím pravým tlačítkem myši.
Dělit pruty

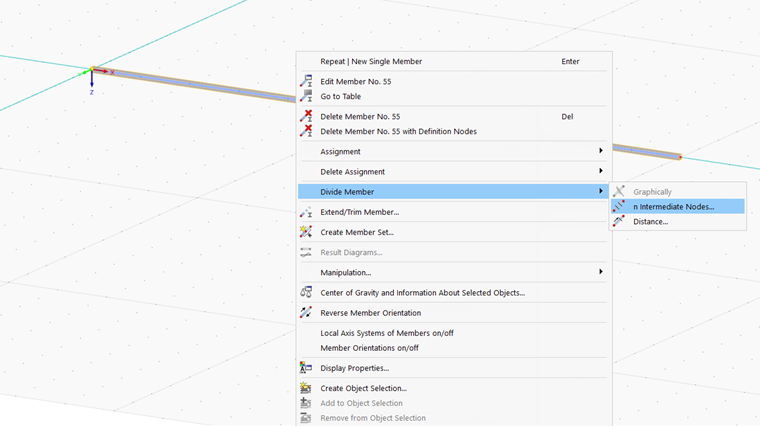

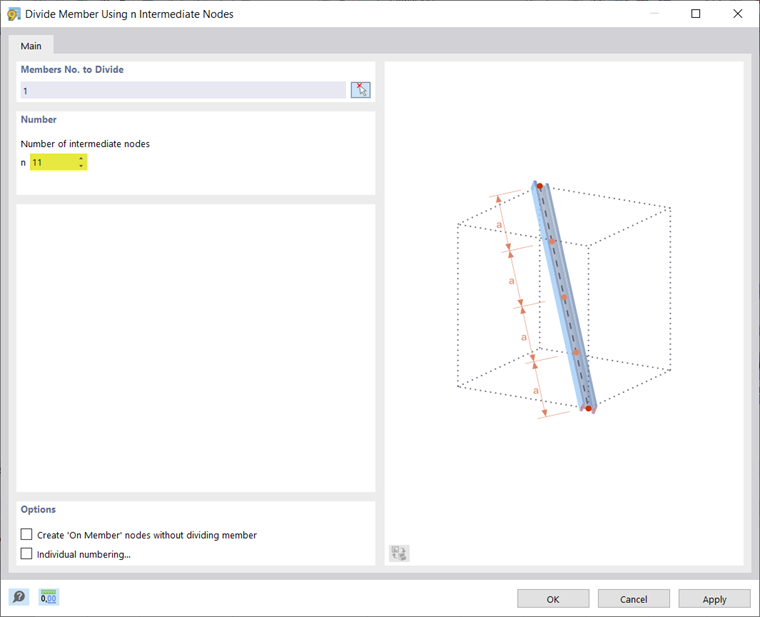

Vzhledem k tomu, že sloupky rozdělí spodní pás na 12 úseků, budete potřebovat 11 mezilehlých uzlů, kde budou sloupky začínat. Kliknutím pravým tlačítkem myši na prut se dostaneme do dialogu ' Rozdělit prut pomocí n mezilehlých uzlů '.
Kopírovat pruty

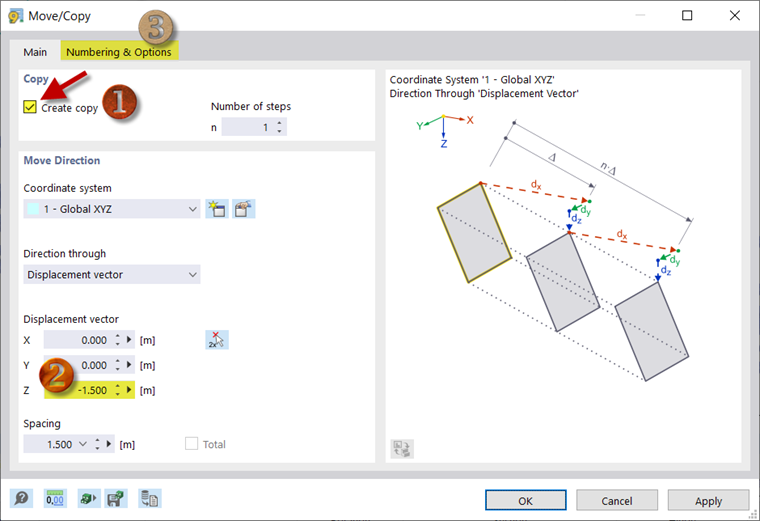

Pro vytvoření horní pásnice můžeme zkopírovat dolní pásnici pomocí tlačítka
a posunout kopii nahoru. Za tímto účelem zaškrtneme v dialogu možnost ' Vytvořit kopii ' a zadáme, že se má pásek zkopírovat o 1,5 m nahoru.

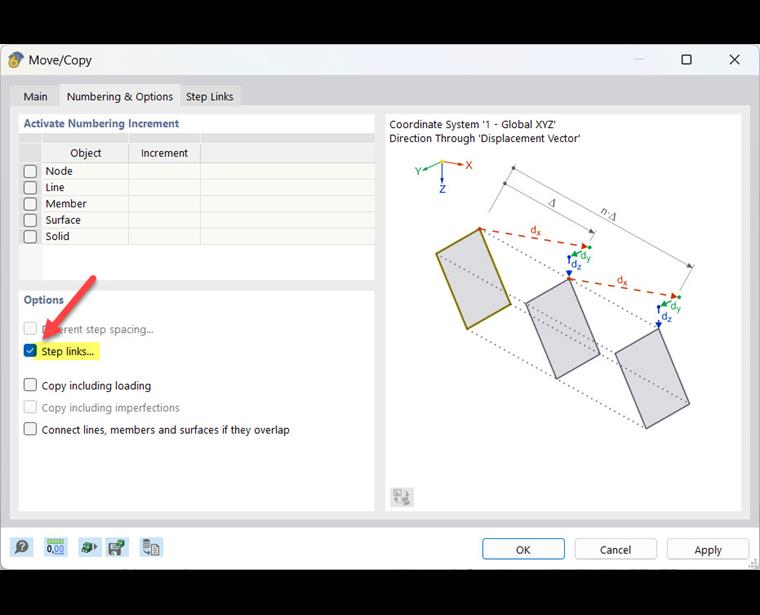

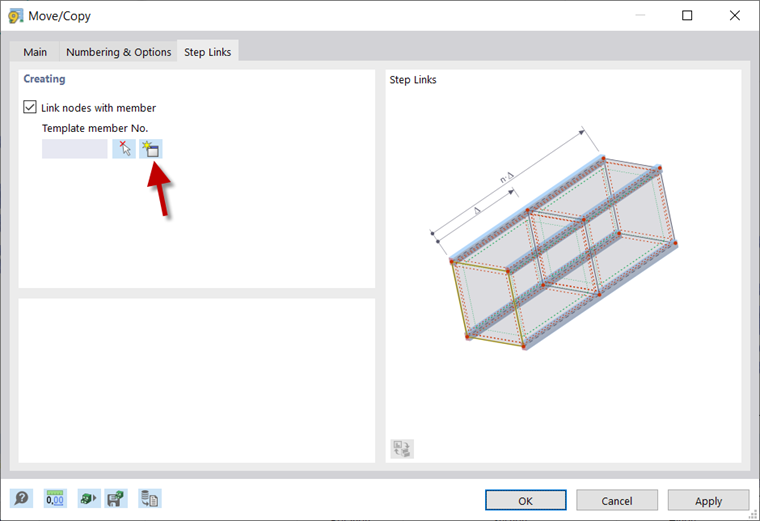

Poté aktivujte odkaz na krok v záložce 'Číslování a možnosti'. To umožňuje připojit uzly horního a dolního pásu přímo ke sloupkům. Po volbě 'Připojit uzel k prutu 'v záložce'Vazby schodišť ' určíme pomocí symbolu
průřez sloupků.
U sloupků se vybere 'typ prutu' vazníkového prutu. Pro tento typ je přednastaveno kloubové uložení. V záložce Průřez lze vybrat příslušný průřez (HEA 100). Pokud potvrdíte dvakrát pomocí ' OK ', automaticky se vygeneruje horní pás a sloupek.
Zrcadlové tyče

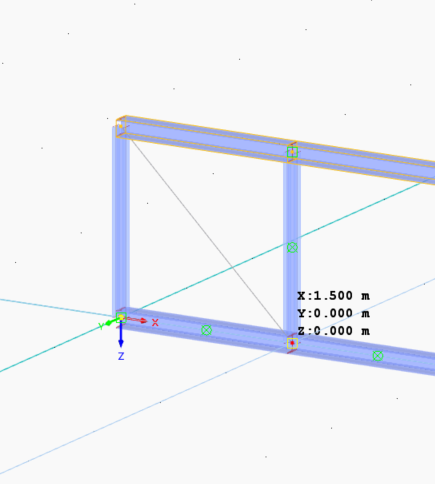

Pro diagonály vytvoříme pomocí
nový příhradový prut s příslušným průřezem. To by mělo být provedeno do [X: 0 m / Y: 0 m / Z: -1,5 m] až [X: 1,5 m/Y: 0 m / Z: 0 m] ' ' '.

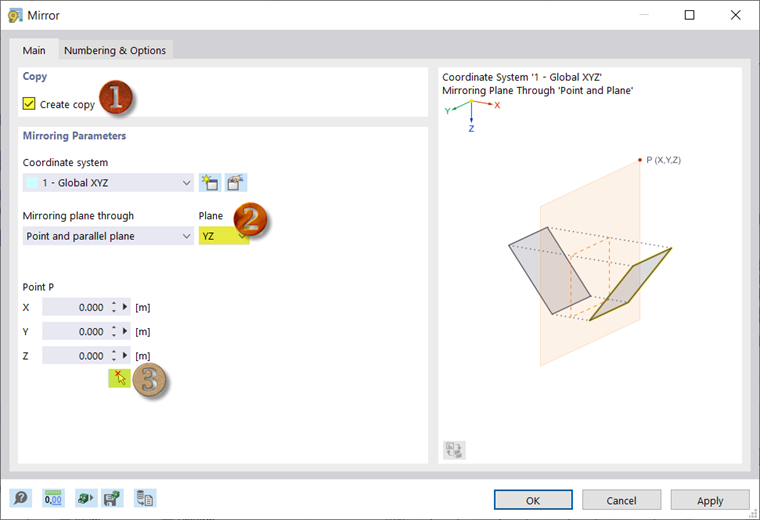

Aktuálně vytvořený prut lze zkopírovat tak, že jej označíme a přetáhneme doprava se stisknutou klávesou Ctrl. Tímto způsobem vytvoříme prvních šest diagonálních prutů. Ostatních šest diagonál se vytvoří zrcadlově. Označíme k tomu všech šest již vytvořených diagonálních prutů a kliknutím na
otevřeme dialog ' Zrcadlit '. Zaškrtneme u ' Vytvořit kopii ', jako rovinu zrcadlení nastavíme rovinu YZ a vybereme bod na ose zrcadlení (3). Tímto bodem může být jeden ze dvou uzlů uprostřed příhradového mostu. Po potvrzení se vytvoří zbývající diagonální pruty.

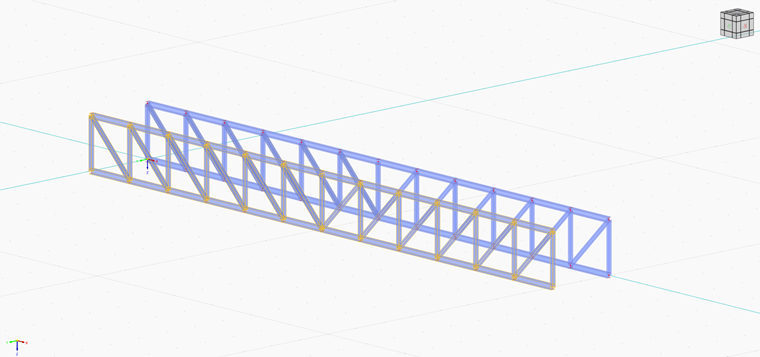

Označíme dosud modelovanou konstrukci a zkopírujeme ji o 2 m ve směru osy X.
Definujte spoje

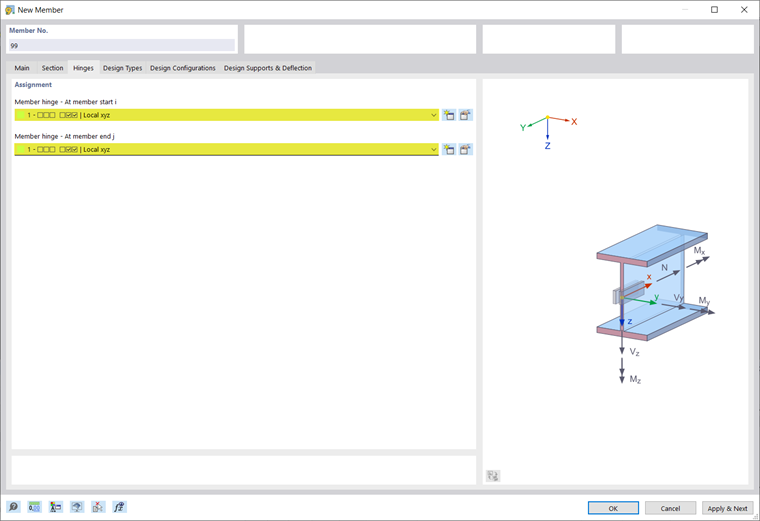

Pro příčné nosníky vytvořte nový prut typu 'Nosník' a vyberte možnost ' Klouby '. Poté v záložce 'Průřez' zadejte příslušný průřez. V tomto případě se spoje vyberou ručně v záložce 'Přípoje'. Pomocí symbolu
lze vytvořit nový kloub na konci prutu. Kloub konce prutu na začátku ani na konci prutu nesmí přenášet žádné ohybové momenty. Směr otáčení φy a φz se přitom vybere v oblasti 'Spojnice' a tím se zablokuje.

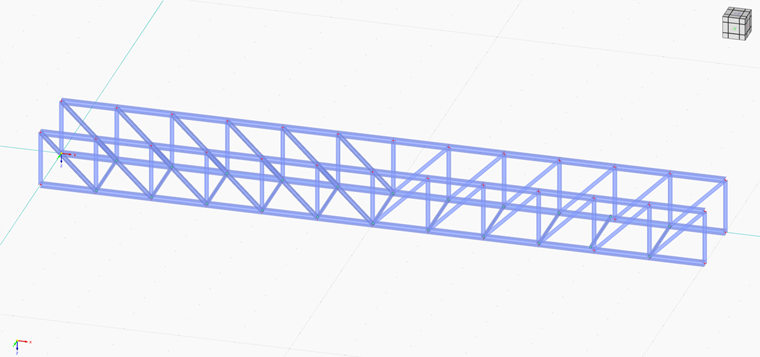

Prut se vloží mezi dva protilehlé uzly dolních pásnic a zkopíruje se.

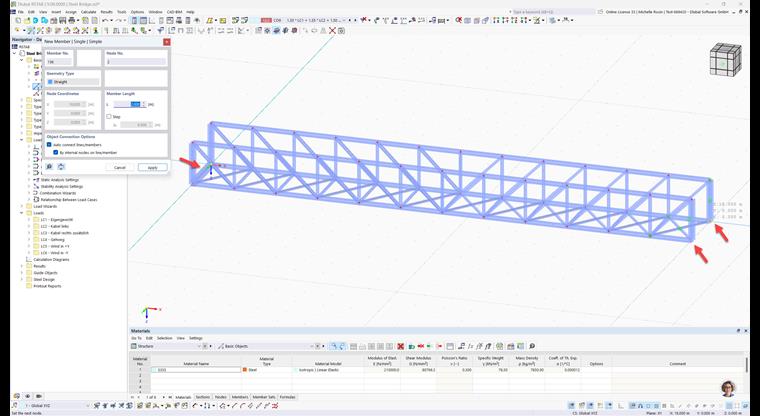

Pro příčné rámy vytvořte prut typu prut s příslušným průřezem. Tu vložíte na oba konce mostu.
Úprava prutů
Vnější sloupky jsou také součástí příčného rámu, proto je zde třeba vyměnit materiál. Označíme za tímto účelem všechny čtyři vnější sloupky a dvojklikem myši otevřete dialog 'Upravit pruty'.

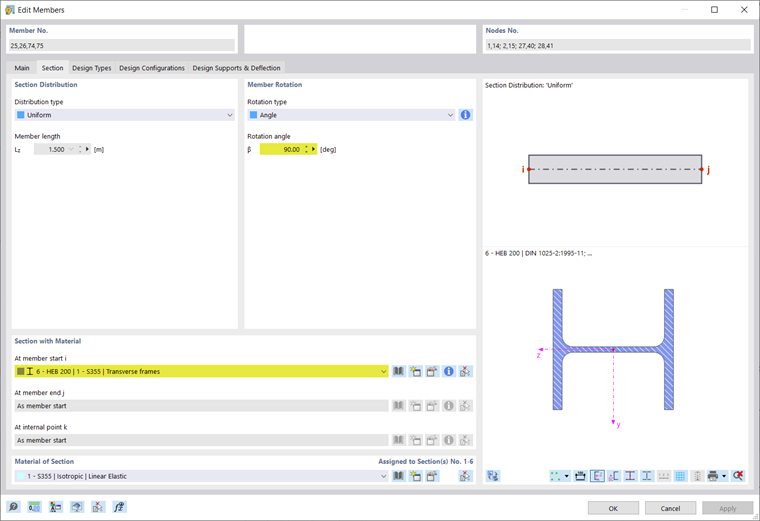

V záložce 'Průřez' vyberte průřez pro příčný rám (HEB 200) a v sekci 'Natočení prutu' změňte úhel natočení na 90 °. Tím se sloupky správně zarovnají.

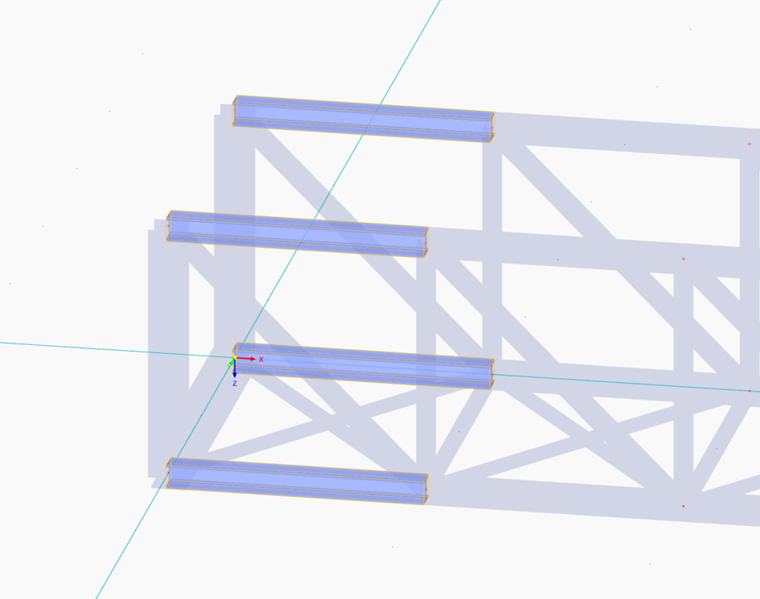

Protože pásnice mají typ prutu ' nosník ', byly dosud spojeny s příčným rámem pevně. Označením krajních prutů pásnic a přidáním kloubu na začátek prutu lze toto nastavení změnit na kloubový. Na druhé straně příhradového mostu by měl být na konci prutu vložen kloub.
Vícenásobně zkopírovat pruty

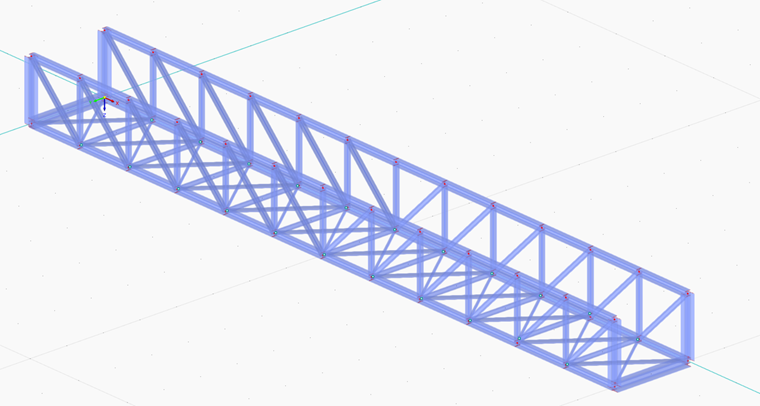

Posledním konstrukčním prvkem jsou vnější křížení. Ty mohou absorbovat pouze tahové síly. Vyberte tedy 'typ prutu' ' napětí '. Zadejte také znovu příslušný průřez. Vložte obě křížení do prvního průřezu mostu.
Označíme obě křížení a tlačítkem
otevřeme dialog 'Posunout/Kopírovat'. Chcete-li křížení zkopírovat přímo do všech ostatních průřezů mostu, vyberte možnost 'Vytvořit kopii' s počtem 11 kroků.
Vektor posunutí je [X: 1,5 m/Y: 0 m / Z: 0 m] ' ' '.
