Воздействия
После создания загружений на вкладке «Действия» можно указать, могут ли загружения определенной категории воздействий возникать одновременно или по отдельности. Например, для категории «Ветер» задано значение «Индивидуально».
Расчётные ситуации
В данном вебинаре рассматривается только ULS и характерные расчетные ситуации SLS. Поэтому вы можете удалить две другие расчетные ситуации на вкладке «Расчетные ситуации».

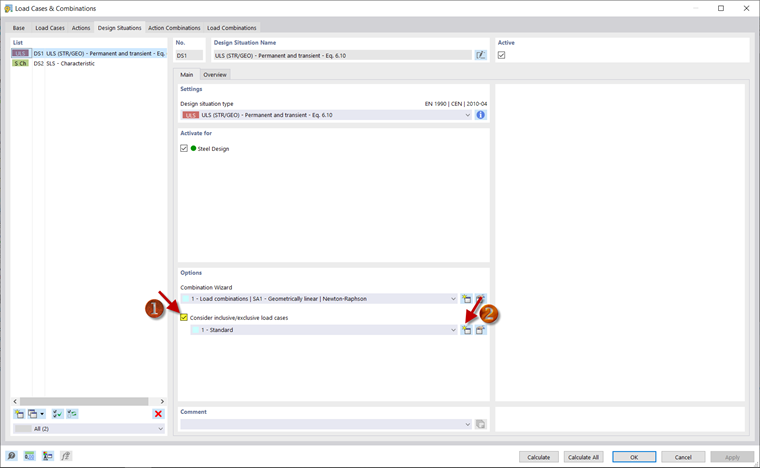

Чтобы учесть зависимость обоих загружений в ULS , активируйте « включающие/исключающие загружения ». На вкладке «Исключительные загружения» вы можете указать, что два загружения являются взаимоисключающими, в данном примере это тротуар (LC4) и тросы с правой стороны моста (LC3). Вы также можете указать
«Включенные загружения», указывающие на то, что загружение может возникнуть только в случае некоторого другого загружения. Для рассматриваемого примера определите, что кабели справа (LC3) должны учитываться только в том случае, если есть кабели с левой стороны моста (LC2).

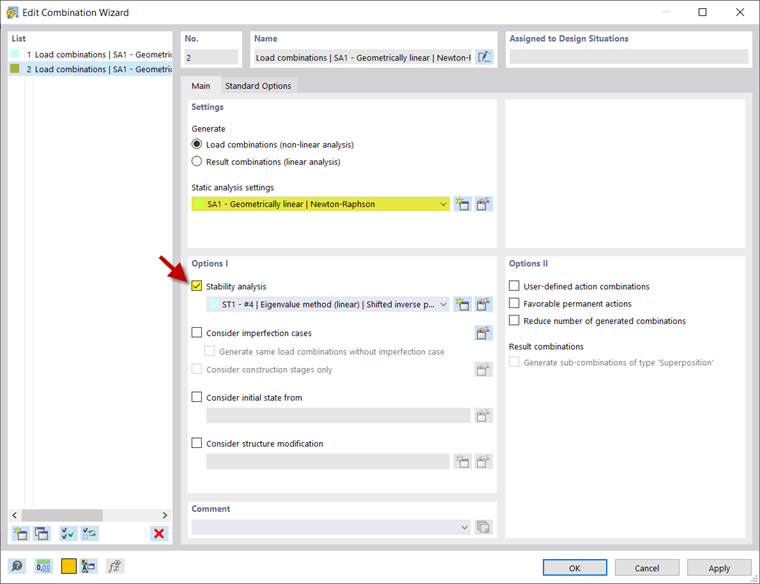

С помощью мастера сочетаний можно наложить загружения в соответствии со стандартом. Нажмите
, чтобы открыть мастера сочетаний, в которых можно активировать расчет по линейно-статическому анализ и анализ устойчивости. Существуют также варианты несовершенств, конструктивные изменения и стандартные опции, которые не описаны в данном руководстве. Дополнительную информацию можно найти здесь.
Для SLS можно таким же образом деактивировать расчет устойчивости и активировать включающие/исключающие загружения.
Сочетания воздействий и нагрузок
Все автоматически созданные сочетания могут быть отображены на вкладках «Воздействие» и «Сочетания нагрузок», и при необходимости можно добавить дополнительные сочетания нагрузок. Воздействия/загружения рассматриваемого сочетания перечислены в разделе «Присвоение».
Нажмите «OK», чтобы подтвердить ввод загружений и сочетаний.
