В этом разделе на примере вантов с левой стороны моста показано, как создать нагрузку на стержень из нагрузки на площадь. Для этого выберите слева на панели инструментов вариант Нагрузки по канатам. Нагрузка на поверхность 1,5 кН/м2 относится к левым 40% моста.
Задать угловые узлы поверхности

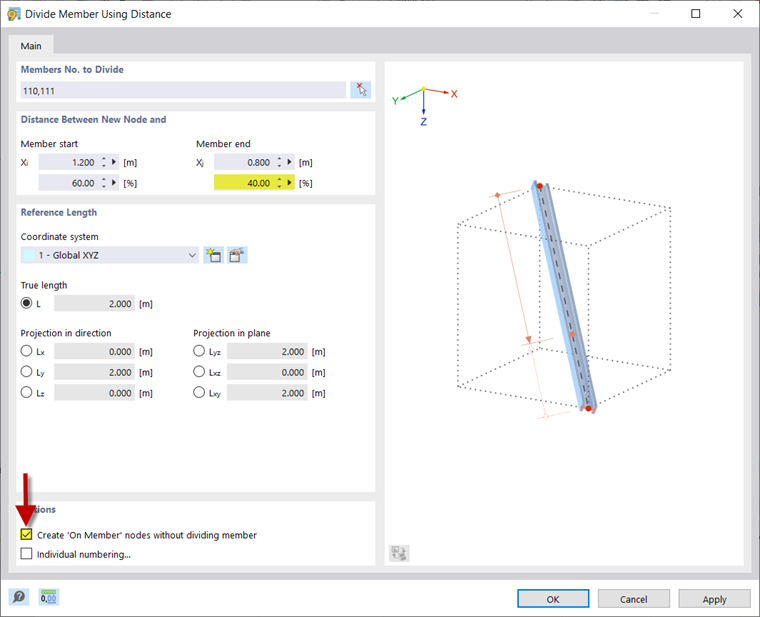

Для того чтобы можно было войти в зону, к которой относится нагрузка, на нижней поперечной раме должны быть определены новые узлы. Для этого выберите два стержня и откройте диалоговое окно ' Разделить стержень с помощью расстояния '. В зависимости от направления определения стержней введите 40% в начале или в конце стержня.
Для ввода тросов и прохода с правой стороны моста требуется еще одно деление моста.
Для этого создайте узел на двух нижних стержнях поперечной рамы на расстоянии 30% от правой стороны моста.
Создать нагрузку на поверхность

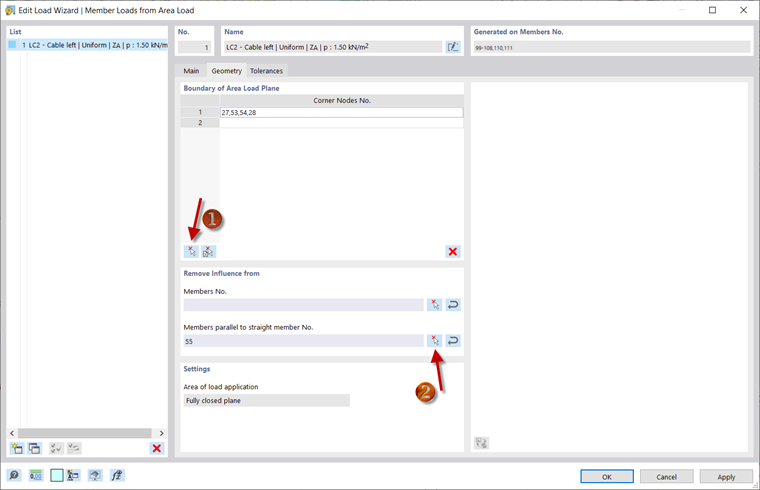

RSTAB 9 и RFEM 6 предлагают возможность создания нагрузки на стержень из нагрузки на поверхность с помощью мастера нагрузок. Дважды щелкните соответствующую запись в навигаторе, чтобы открыть диалоговое окно ' Новый помощник по загрузке | Нагрузки на стержень от нагрузок на площадь '. Здесь вы можете ввести величину нагрузки, в примере 1,5 кН/м2, и выбрать угловые узлы поверхности на вкладке 'Геометрия' с помощью символа
.
Чтобы исключить стержни из-под воздействия нагрузки, существует сечение ' Без воздействия на '. Например, если вы выберете стержень нижнего пояса для ' стержней, параллельных прямому стержню № ', Нагрузка распределяется только на поперечные балки, но не на нижние пояса.

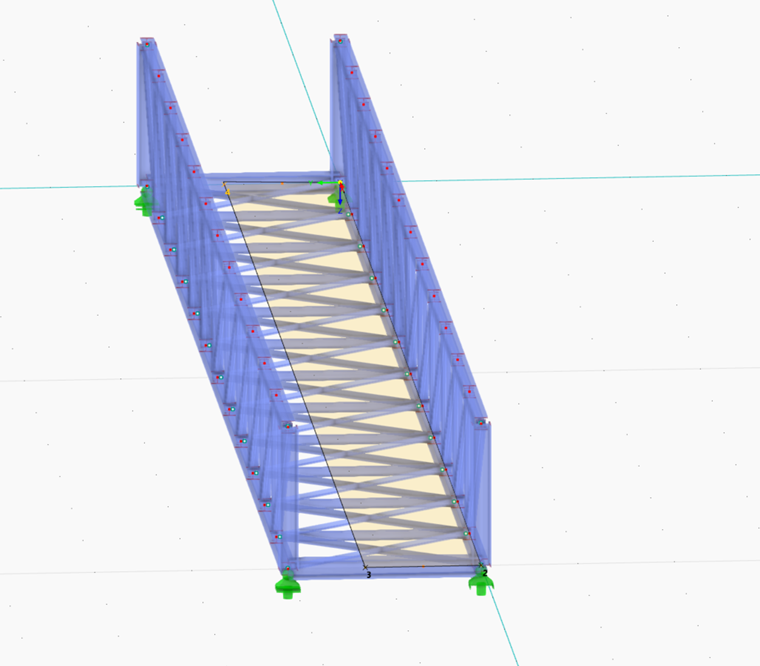

Таким же образом можно ввести нагрузку на тротуар. Задайте соответствующее загружение, введите 3 кН/м в качестве размера нагрузки и выберите узлы с правой стороны моста в качестве угловых точек.
