Определение узловых опор

В этом разделе показано, как создать узловые опоры для четырех угловых узлов моста. Опору можно назначить узлу с помощью кнопки . Он создается с помощью .

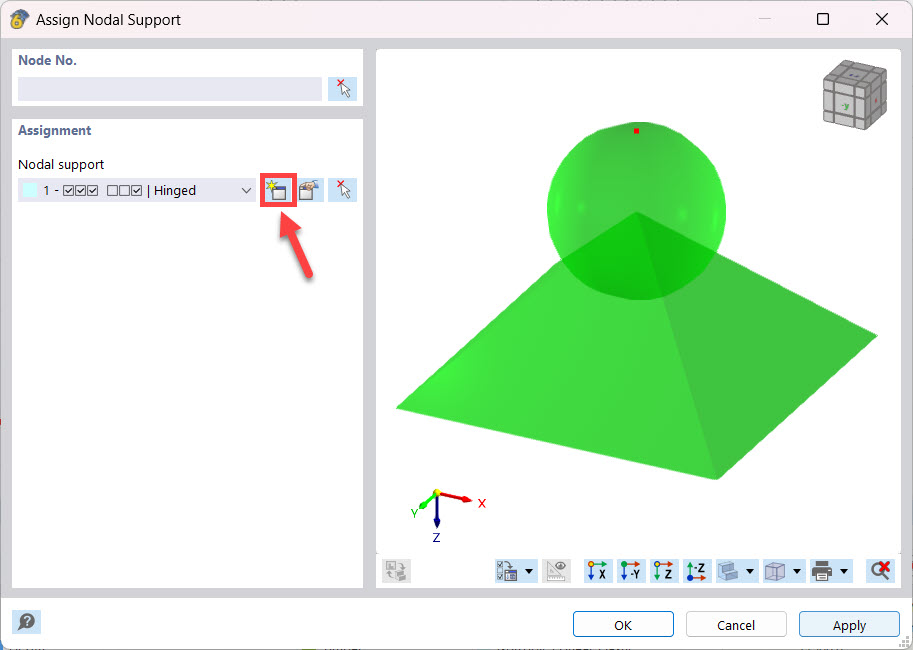

Придать узловую опору

Для узла 1 выбрано сохранение всех вариантов поступательного смещения.

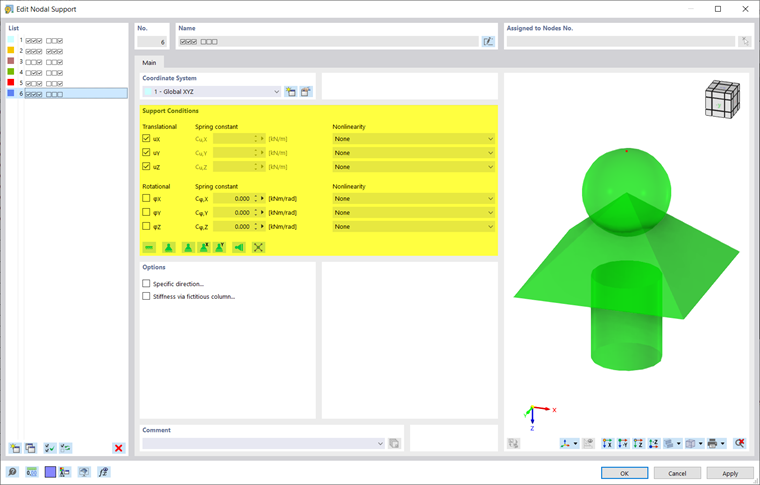

Узловая опора в узле 1

Узел 2 поддерживается в направлениях X и Z.

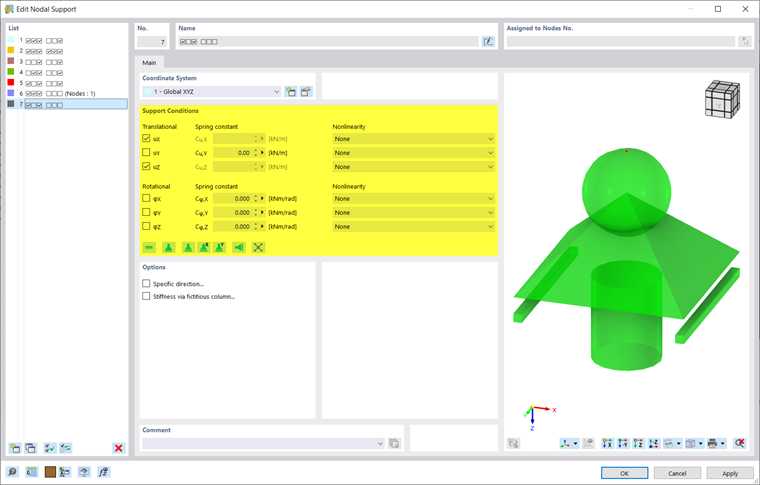

Узловая опора в узле 2

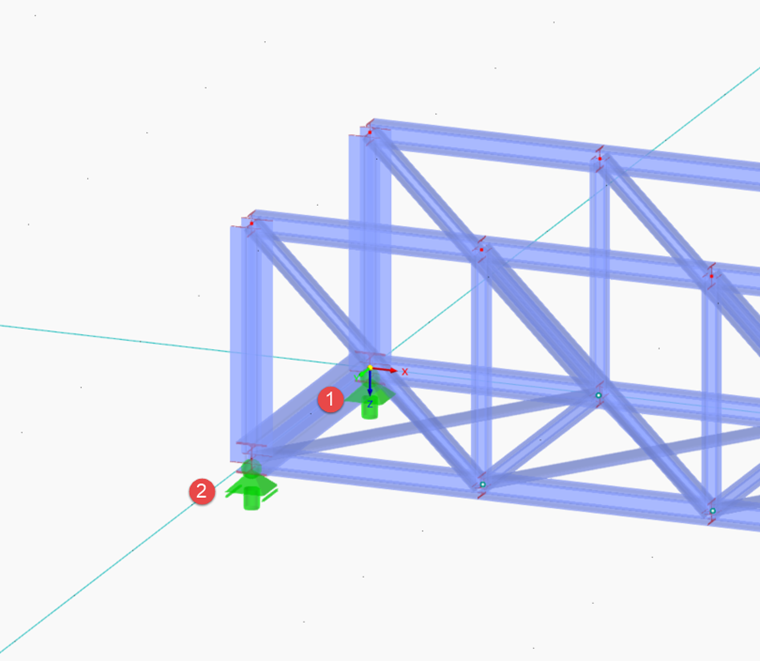

Опора в узлах 1 и 2

Узловые опоры для узлов 3 и 4 могут быть созданы аналогичным образом. Узел 3 поддерживается в направлениях Y и Z, а узел 4 только в направлении Z.

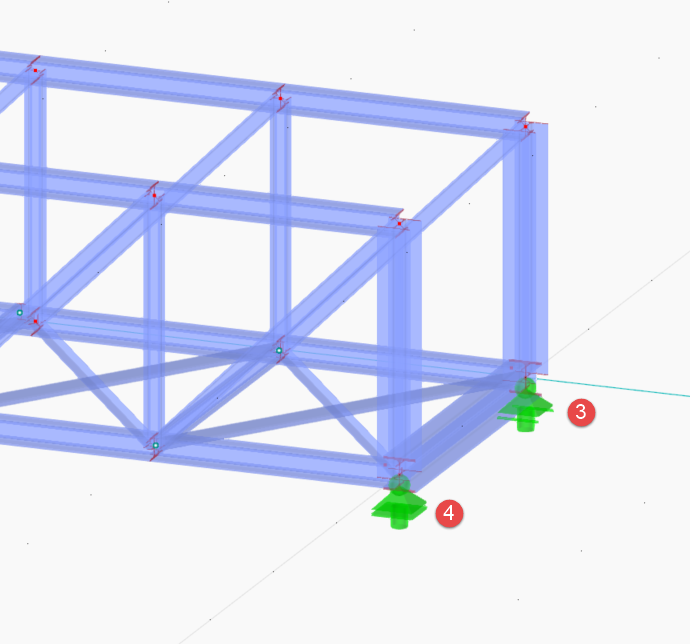

Опора в узлах 3 и 4

На этом моделирование моста с фермой в программе RSTAB 9 завершено.
