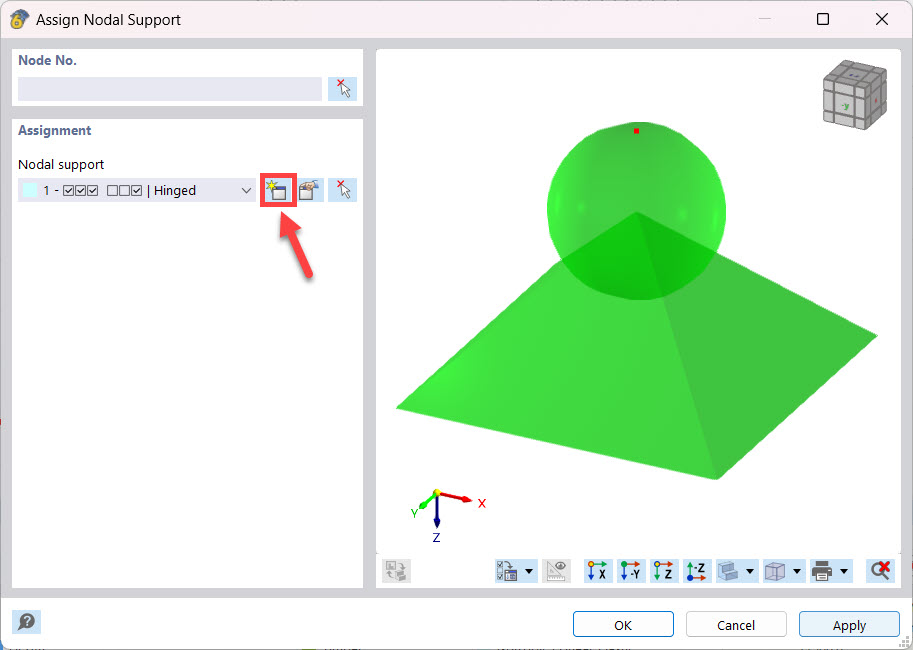

Esta secção mostra como criar os apoios de nó para os quatro nós de canto da ponte. Um apoio pode ser atribuído a um nó utilizando o botão
. Isto é criado através de
.

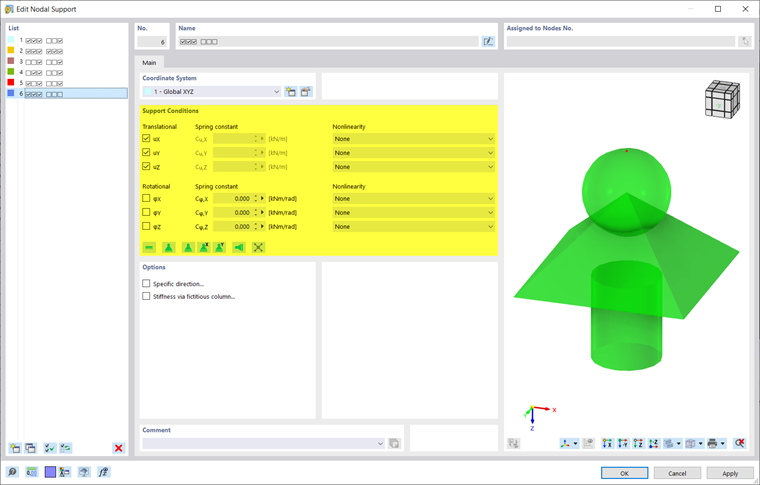

Para o nó 1, é selecionada a retenção de todas as opções de deslocamento de translação.

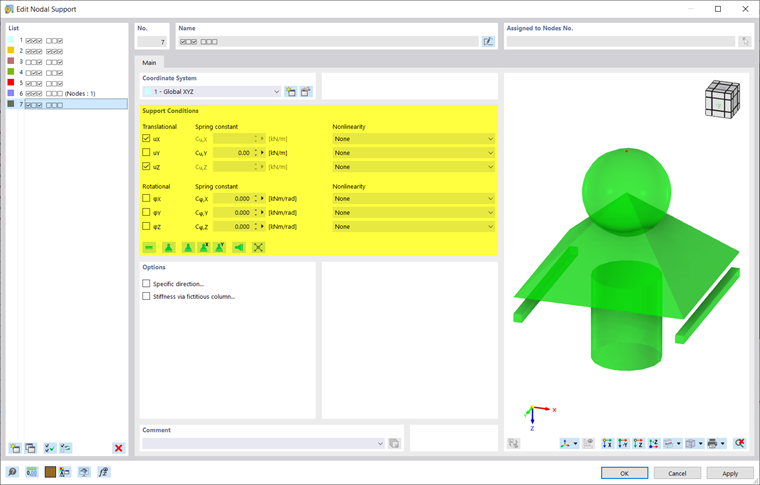

O nó 2 está apoiado nas direções X e Z.

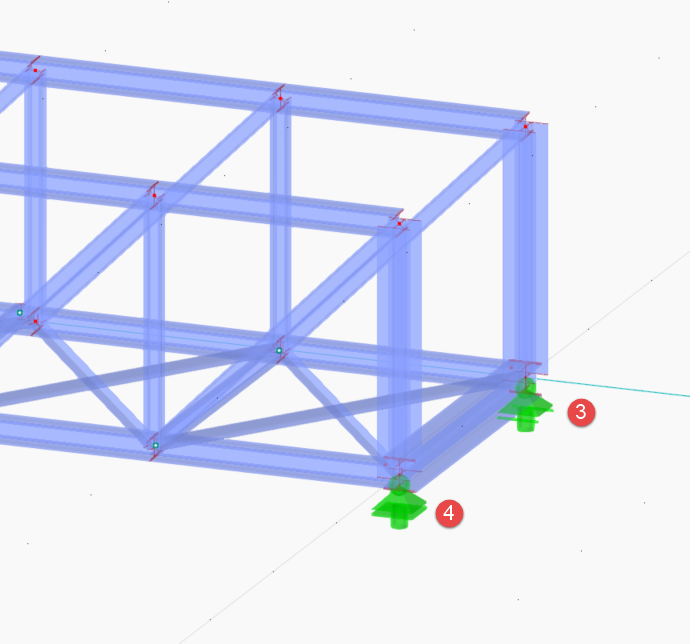

Os apoios nodais para os nós 3 e 4 podem ser gerados da mesma maneira. O nó 3 é suportado nas direções Y e Z e o nó 4 apenas na direção Z.
A modelação da ponte treliçada no RSTAB 9 está agora concluída.
