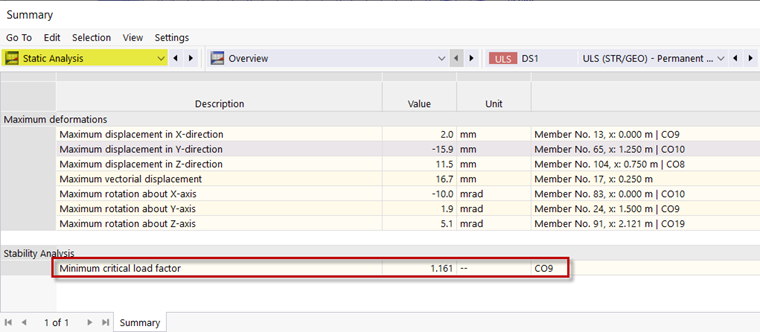

A análise de estabilidade no RFEM 6 e no RSTAB 9 permite calcular o fator de carga crítica mínimo e os comprimentos efetivos de barras individuais. Também é possível apresentar graficamente a forma do modo determinante. Uma vez que já ativou a análise de estabilidade ao configurar o assistente de combinação, agora também pode ver os resultados desta análise. Após o cálculo, é aberta a categoria 'Análise estática' na tabela, na qual pode encontrar o fator de carga crítica mínimo.

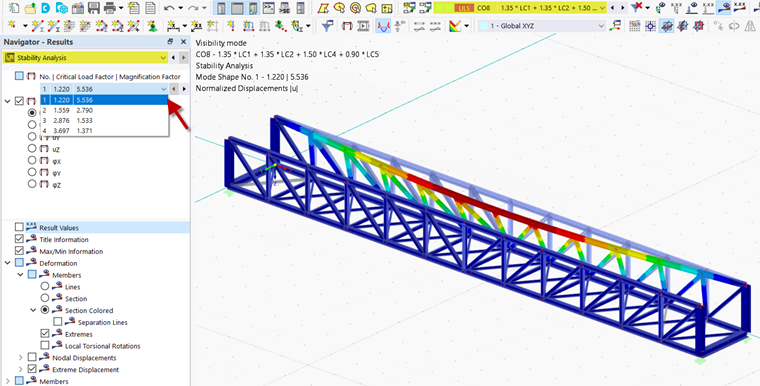

Este fator de carga crítica ocorre na combinação de carga 8, que pode ser selecionada na barra de ferramentas. Isto fornece os resultados apenas para esta combinação de cargas. Se seleciona a 'Análise de estabilidade' no separador 'Resultados' no Navegador, pode exibir os vários modos próprios.
Corrigir a instabilidade
Uma vez que o fator de carga crítica é inferior a um, a ponte é instável no estado atual do exemplo. Isto pode ser evitado através da inserção de um pórtico transversal no meio da ponte, reduzindo assim o comprimento de encurvadura.
Sugestão
Os resultados calculados podem ser apresentados ou ocultados com o botão
.
Para fazer isso, remova as articulações da viga no meio da ponte treliçada e selecione ' barra ' como o tipo de barra para os postes centrais. Também pode alterar o alinhamento dos postes especificando 90 ° como o ângulo de rotação na 'secção '.

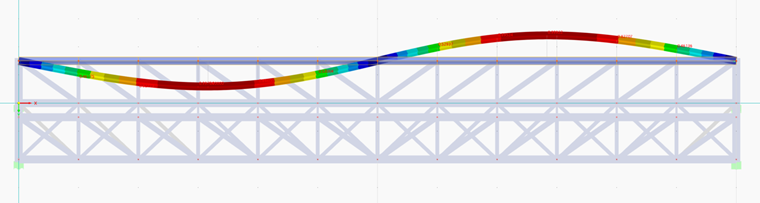

Ao recalcular a situação de dimensionamento 1, obterá um fator de carga crítica mínimo de 1,16 na combinação de carga 9. Pode ver na forma de modo para esta combinação de cargas que a corda superior está agora forçada a uma deformação de onda dupla.
Comprimentos efetivos

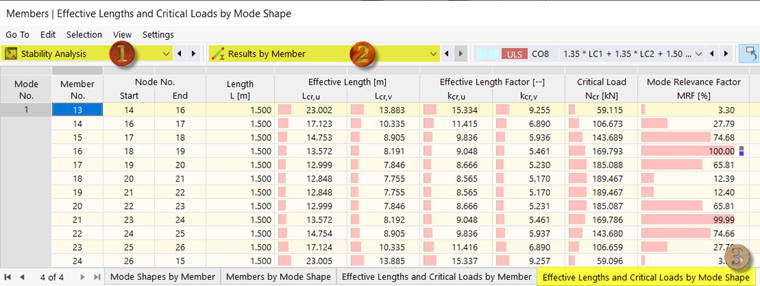

Os comprimentos efetivos são listados na tabela sob 'Análise de estabilidade' no separador 'Resultados por barra' em ' Comprimentos efetivos e cargas de ramificação por modo '.
Sugestão
Pode utilizar o botão
para exibir os objectos seleccionados nesse momento. Então, apenas os resultados dos objetos selecionados serão listados na tabela.
Se seleciona a corda superior à direita e a utiliza para definir a visibilidade, verá os comprimentos efetivos para as barras associadas diretamente na tabela. Estes referem-se aos eixos principais uev da secção.

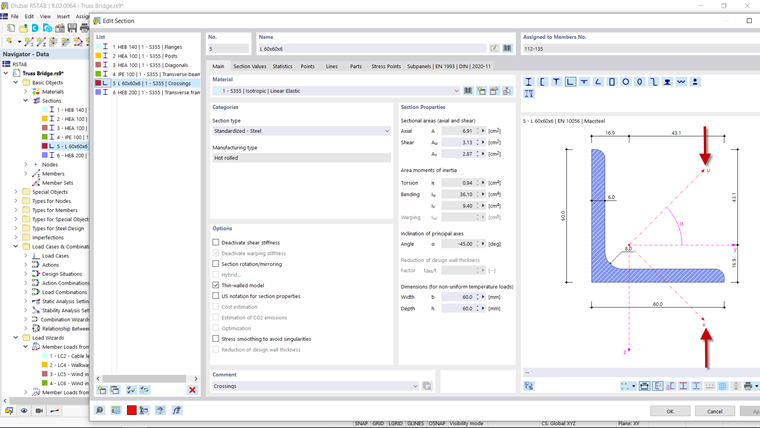

Se não tem a certeza sobre o funcionamento dos eixos principais de uma secção, abra a caixa de diálogo 'Editar secção' fazendo duplo clique na respetiva secção no Navegador. Os eixos principais são apresentados na ilustração da secção.
