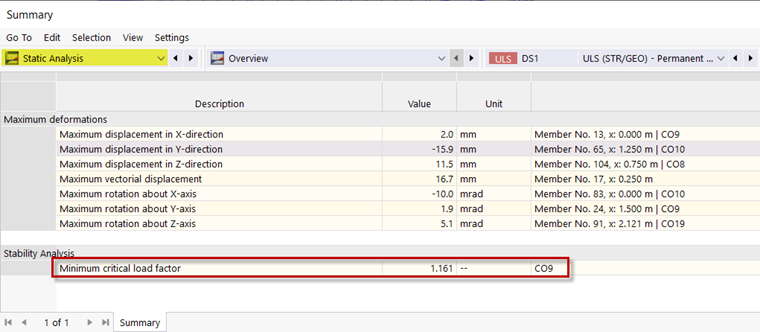

L'analyse de stabilité dans RFEM 6 et RSTAB 9 vous permet de calculer le facteur de charge critique minimal et les longueurs efficaces des différentes barres. Vous pouvez également afficher graphiquement le mode propre déterminant. Comme vous avez déjà activé l'analyse de stabilité lors de la configuration de l'assistant de combinaisons, vous pouvez désormais afficher les résultats de cette analyse. Une fois le calcul terminé, la catégorie « Analyse statique » s'ouvre dans le tableau. Vous y trouverez le facteur de charge critique minimal.

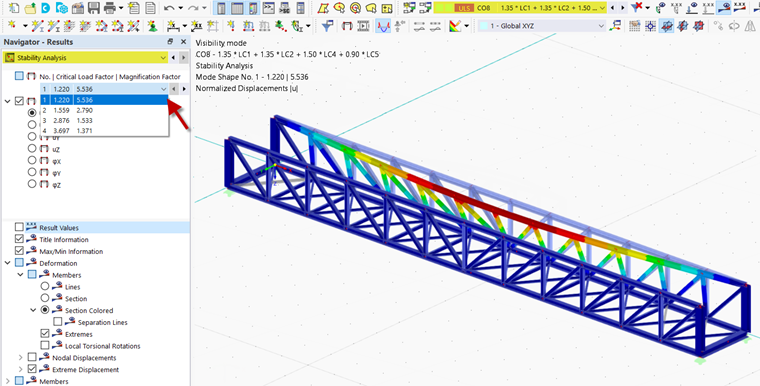

Ce facteur de charge critique apparaît dans la combinaison de charges 8, que vous pouvez sélectionner dans la barre d'outils. Vous obtenez ainsi les résultats pour cette combinaison de charges uniquement. Si vous sélectionnez « Analyse de stabilité » dans l'onglet « Résultats » du navigateur, vous pouvez afficher les différents modes propres.
Corriger l'instabilité
Dans l'état actuel de cet exemple, le pont est instable car le facteur de charge critique est inférieur à 1. Cela peut être évité en insérant un cadre transversal au milieu du pont et en réduisant ainsi la longueur de flambement.
Astuce
Les résultats calculés peuvent être affichés ou masqués à l'aide du bouton
.
Pour ce faire, supprimez les articulations de la poutre transversale au milieu du pont en treillis et sélectionnez une barre de type poutre pour les poteaux centraux. Vous pouvez également modifier l'alignement des poteaux en spécifiant 90 ° comme angle de rotation dans l'onglet « Section ».

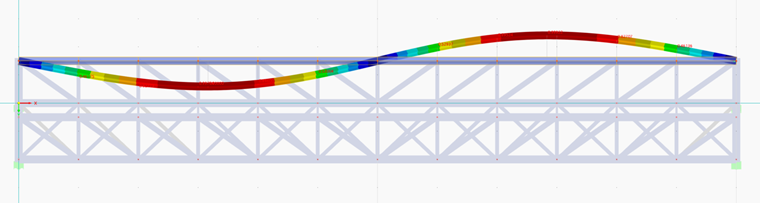

Lorsque vous recalculez la situation de projet 1, vous obtenez un facteur de charge critique minimal de 1,16 dans la combinaison de charges 9. Vous pouvez voir sur le mode propre de cette combinaison de charges que la membrure supérieure est maintenant forcée dans une déformation en double onde.
Longueurs efficaces

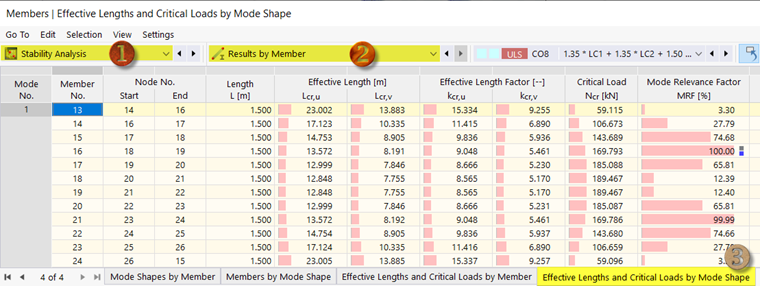

Les longueurs efficaces sont répertoriées dans le tableau sous « Analyse de stabilité » dans la catégorie « Résultats par barre » de l'onglet « Longueurs efficaces et charges critiques par mode propre ».
Astuce
Vous pouvez utiliser le bouton
pour afficher les objets sélectionnés à ce moment-là. Seuls les résultats des objets sélectionnés sont ensuite répertoriés dans le tableau.
Si vous sélectionnez la membrure supérieure droite et que vous l'utilisez pour définir la visibilité, les longueurs efficaces des barres associées s'affichent directement dans le tableau. Elles se rapportent aux axes principaux u et v de la section.

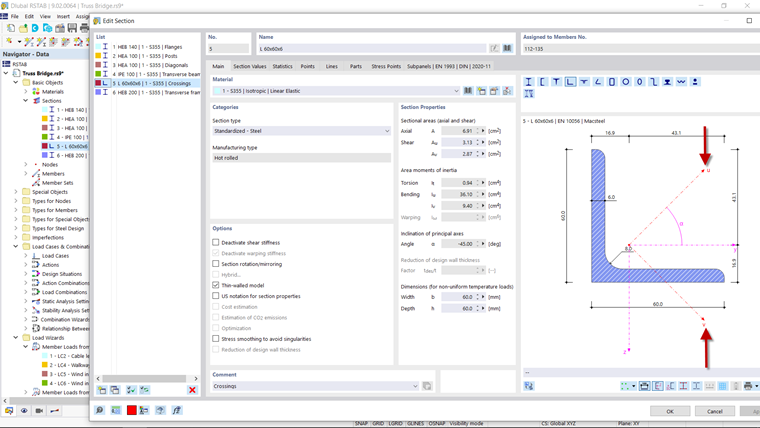

Si vous n'êtes pas sûr de l'orientation des axes principaux d'une section, ouvrez la boîte de dialogue « Modifier la section » en double-cliquant sur la section correspondante dans le navigateur. Les axes principaux sont représentés sur l'image de la section.
