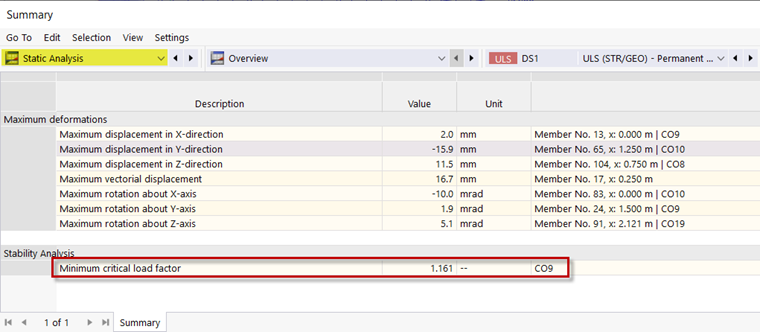

Analiza stateczności w programach RFEM 6 i RSTAB 9 umożliwia obliczenie minimalnego współczynnika obciążenia krytycznego i długości efektywnych poszczególnych prętów. Kształt trybu zarządzania można również wyświetlić graficznie. Ponieważ analiza stateczności została już aktywowana podczas tworzenia kreatora kombinacji, można teraz również przeglądać wyniki tej analizy. Po zakończeniu obliczeń w tabeli otwiera się kategoria 'Analiza statyczna', w której można znaleźć minimalny współczynnik obciążenia krytycznego.

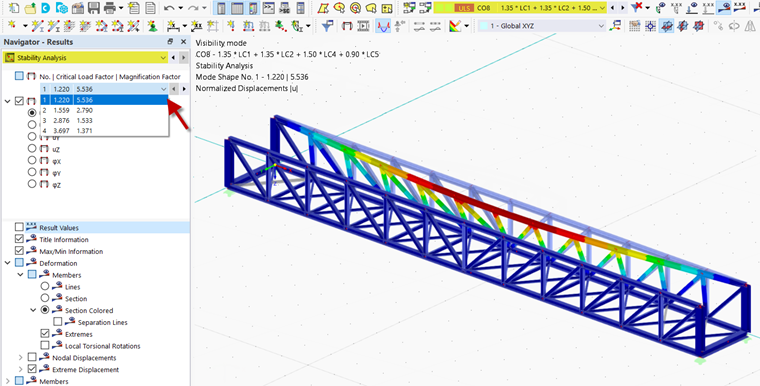

Współczynnik obciążenia krytycznego występuje w kombinacji obciążeń 8, którą można wybrać na pasku narzędzi. Daje to wyniki tylko dla tej kombinacji obciążeń. W przypadku wybrania opcji 'analiza stateczności' w zakładce 'Wyniki' w Nawigatorze można wyświetlić różne postacie własne.
Napraw niestateczność
Ponieważ współczynnik obciążenia krytycznego jest mniejszy niż jeden, most jest niestabilny w obecnym stanie z przykładu. Można tego uniknąć, wstawiając ramę poprzeczną pośrodku mostu, zmniejszając w ten sposób długość wyboczeniową.
Wskazówka
Obliczone wyniki można wyświetlić lub ukryć za pomocą przycisku
.
W tym celu należy usunąć przeguby na belce poprzecznej pośrodku mostu kratowego i jako typ pręta dla słupków środkowych wybrać 'pręt '. Wyrównanie słupków można również zmienić, określając 90 ° jako kąt obrotu w przekroju ' '.
Podczas ponownego obliczania sytuacji obliczeniowej 1 uzyskany zostanie minimalny współczynnik obciążenia krytycznego wynoszący 1,16 w kombinacji obciążeń 9. Na podstawie kształtu postaci drgań dla tej kombinacji obciążeń widać, że górny pas jest teraz wymuszony w dwufalowe odkształcenie.
Długości efektywne

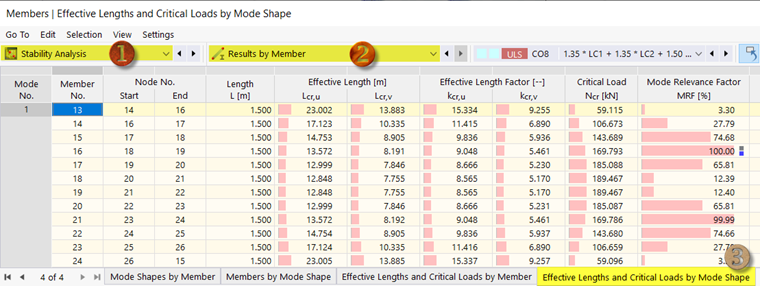

Długości efektywne są wyszczególnione w tabeli w części 'Analiza stateczności' w zakładce 'Wyniki według pręta' w zakładce ' Długości efektywne i obciążenia rozgałęziające według postaci '.
Wskazówka
Za pomocą przycisku
można wyświetlić wybrane w danym momencie obiekty. W tabeli zostaną wyświetlone tylko wyniki wybranych obiektów.
W przypadku wybrania po prawej stronie górnego pasa i zdefiniowania w nim widoczności długości efektywne dla skojarzonych prętów zostaną wyświetlone bezpośrednio w tabeli. Odnoszą się one do głównych osi u i v przekroju.
W przypadku braku pewności, jak przebiegają główne osie przekroju, należy otworzyć okno dialogowe 'Edytować przekrój' poprzez dwukrotne kliknięcie odpowiedniego przekroju w Nawigatorze. Osie główne pokazano na rysunku przekroju.
