Wyniki obliczeń konstrukcji stalowych

Analiza obliczeniowa

Wyniki obliczeń można wyświetlić, wybierając jedną lub więcej sytuacji obliczeniowych w tabeli w kategorii "Wymiarowanie konstrukcji stalowych", a następnie klikając przycisk .

Obliczenia wymiarowe

Szczegóły obliczeń

Po zakończeniu obliczeń, w tabeli wyników obliczeń wyświetlany jest przegląd, w przypadku których kryterium obliczeniowe nie zostało spełnione, oraz inne błędy, które pojawiły się podczas obliczeń. Kliknij dwukrotnie odpowiedni wiersz tabeli, aby otworzyć szczegóły obliczeń. Tutaj można zobaczyć wzory do obliczeń w sekcji okna dialogowego po prawej stronie oraz wyświetlić obliczenia z krokami pośrednimi za pomocą . wyświetla tylko kryterium obliczeniowe.

Szczegóły warunku projektowego

Stopień wykorzystania według pręta

W tabeli przedstawiono wyniki obliczeń w kategorii "Wymiarowanie prętów", posortowane według różnych kryteriów. W przypadku ograniczenia widoczności do określonego pręta wyniki zostaną wyświetlone tylko dla tego pręta. Alternatywnie można otworzyć zakładkę "Współczynniki wymiarowania według pręta" i wybrać pręt. Po kliknięciu analizy stateczności w modelu głównym zostanie wyświetlony skojarzony z nią kształt postaci.

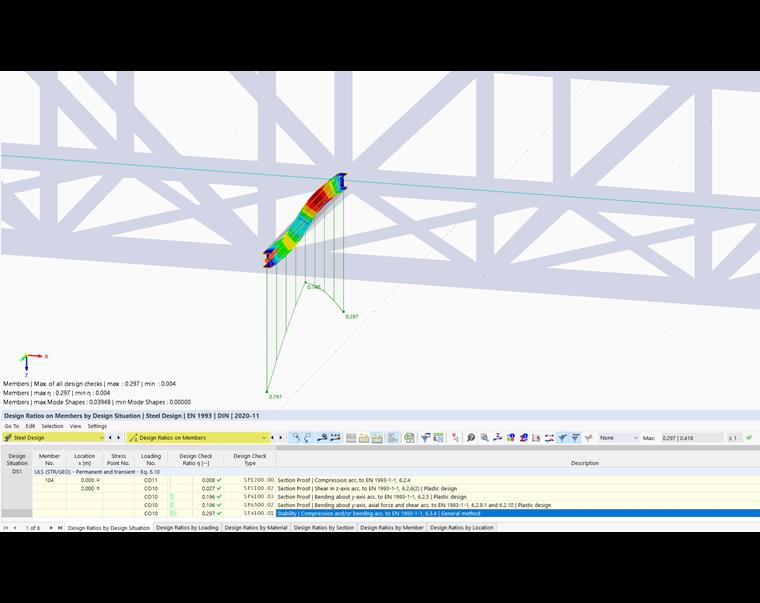

Stopień wykorzystania na prętach
