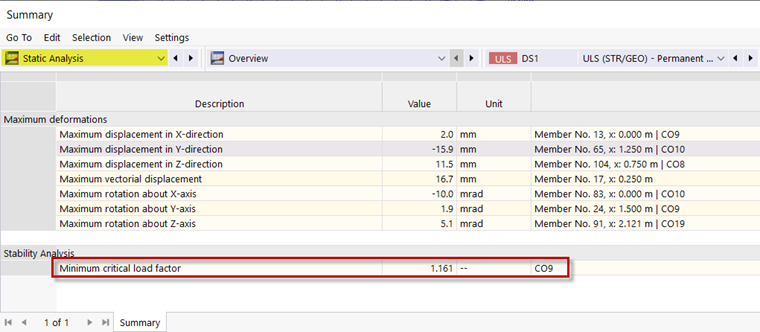

El análisis de estabilidad en RFEM 6 y RSTAB 9 le permite calcular el factor de carga crítica mínimo y las longitudes eficaces de las barras individuales. También puede mostrar la forma del modo gobernante gráficamente. Como ya ha activado el análisis de estabilidad al configurar el asistente de combinación, ahora también puede ver los resultados de este análisis. Después del cálculo, se abre la categoría 'Análisis estático' en la tabla, en la que puede encontrar el factor de carga crítica mínimo.

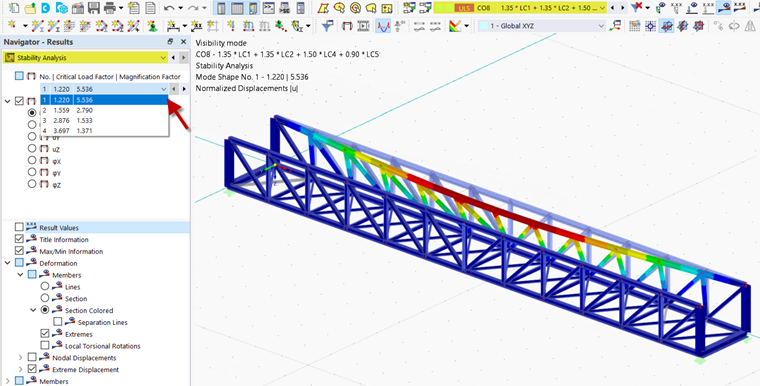

Este factor de carga crítica se produce en la combinación de carga 8, que puede seleccionar en la barra de herramientas. Esto le da los resultados para esta combinación de carga solamente. Si selecciona el 'análisis de estabilidad' en la pestaña 'Resultados' en el navegador, puede mostrar los distintos modos propios.
Arreglar la inestabilidad
Dado que el factor de carga crítica es menor que uno, el puente es inestable en el estado actual del ejemplo. Esto se puede evitar insertando un marco transversal en el medio del puente y reduciendo así la longitud de pandeo.
Consejo
Los resultados calculados se pueden mostrar u ocultar con el botón
.
Para hacer esto, quite las articulaciones en la viga transversal en el medio del puente de celosía y seleccione ' barra de viga ' como el tipo de barra para los postes centrales. También puede cambiar la alineación de los postes especificando 90 ° como ángulo de giro en la ' Sección '.
Cuando recalcula la situación de diseño 1, obtendrá un factor de carga crítica mínimo de 1,16 en la combinación de carga 9. Puede ver en la forma del modo para esta combinación de carga que la cuerda superior ahora está forzada a una deformación de onda doble.
longitudes eficaces

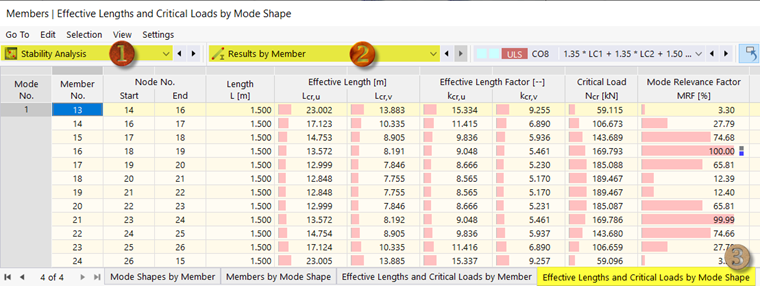

Las longitudes eficaces se enumeran en la tabla bajo el ' Análisis de estabilidad ' en la pestaña ' Resultados por barra ' en ' Longitudes eficaces y cargas de ramificación por modo '.
- banner.tip @ Puede usar el botón
para mostrar los objetos seleccionados en ese momento. Solo se enumeran en la tabla los resultados de los objetos seleccionados. #/#
Si selecciona la cuerda superior a la derecha y la usa para definir la visibilidad, verá las longitudes efectivas para las barras asociadas directamente en la tabla. Se refieren a los ejes principales u y v de la sección.
Si no está seguro de cómo corren los ejes principales de una sección, abra el cuadro de diálogo 'Editar sección' haciendo doble clic en la sección respectiva en el navegador. Los ejes principales se muestran en la ilustración de la sección.
