Para las comprobaciones de estabilidad según el método de barra equivalente , es necesaria la definición de longitudes eficaces para determinar la carga crítica para el fallo de estabilidad. Puede elegir si desea definir usted mismo los coeficientes de longitud eficaz y los apoyos en nudos o importar las longitudes eficaces ya calculadas en el análisis de estabilidad.
Importación de longitudes eficaces del análisis de estabilidad

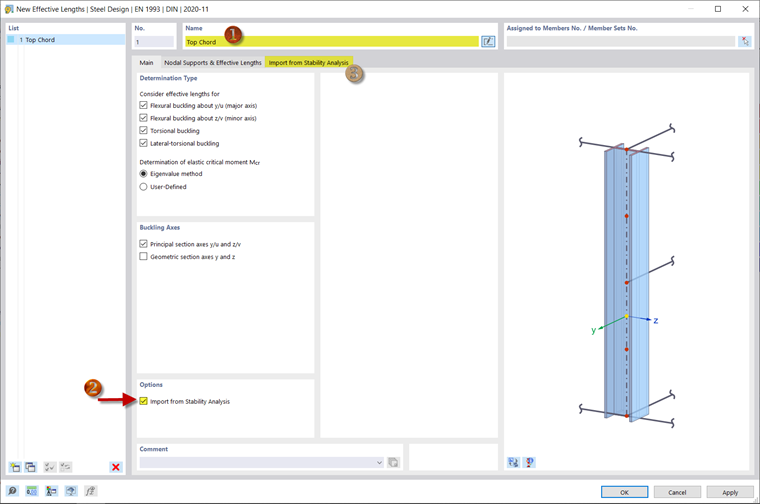

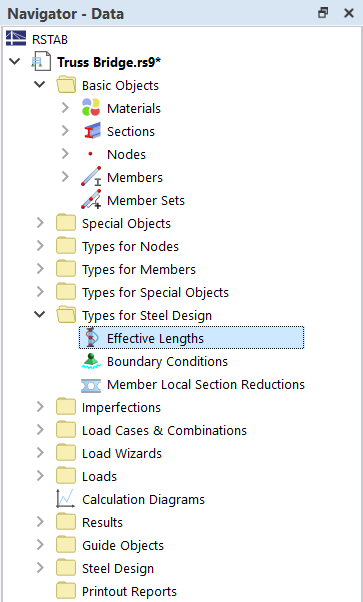

En el navegador en ' Tipos para el cálculo de acero ' - ' Longitudes de pandeo ' se pueden crear nuevas longitudes de pandeo. Defina un nombre para la longitud eficaz y active la opción ' Importar del análisis de estabilidad '.

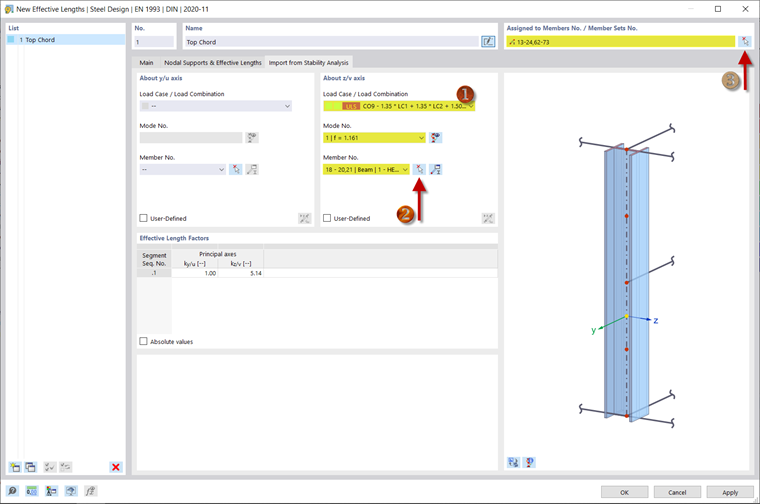

Para importar las longitudes eficaces del análisis de estabilidad, vaya a la pestaña correspondiente. La forma del modo de un caso de carga específico se puede definir para cada eje principal. Para el ejemplo del puente de celosía, sólo se considera el área ' respecto al eje z/v '. Allí se selecciona la combinación de carga decisiva para el factor de carga crítica, en este caso la combinación de carga 9, y se selecciona una de las dos barras centrales del cordón superior derecho (2) con
. Dado que estas barras experimentan la carga más alta, se puede suponer su longitud de pandeo para todas las barras de los cordones superiores. Asignar la longitud de pandeo a las barras (3) restringiendo la visibilidad a los cordones y dibujando una ventana sobre los dos cordones superiores.
Defina usted mismo las longitudes eficaces

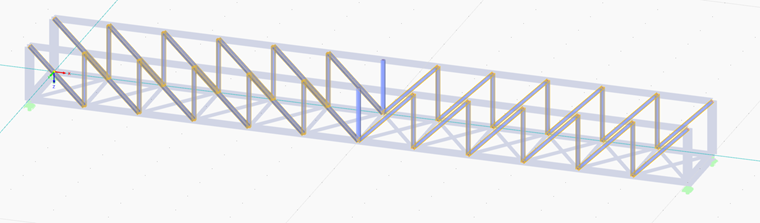

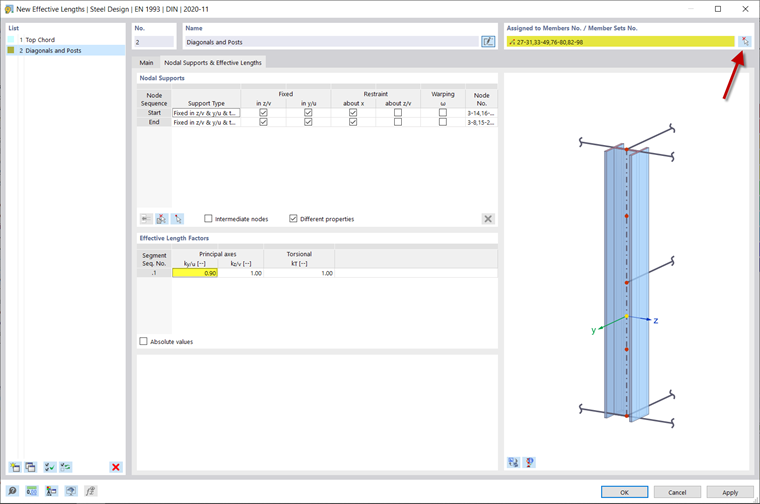

En la pestaña ' Apoyos en nudos y longitudes eficaces ', puede definir sus propios coeficientes y apoyos de longitud eficaz. Como ejemplo, cree una nueva longitud eficaz para las diagonales y los postes e introduzca el coeficiente de longitud eficaz ky/u = 0,9 manualmente. Luego asigne la longitud eficaz a las barras correspondientes.
Formas de fallo de estabilidad que se deben comprobar

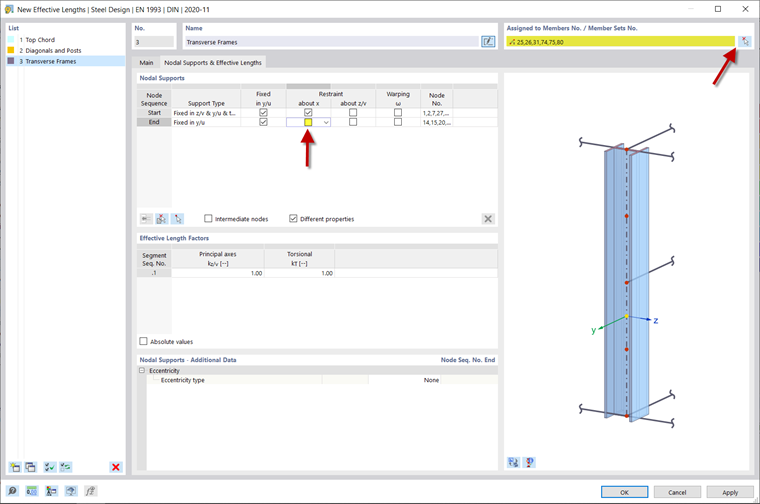

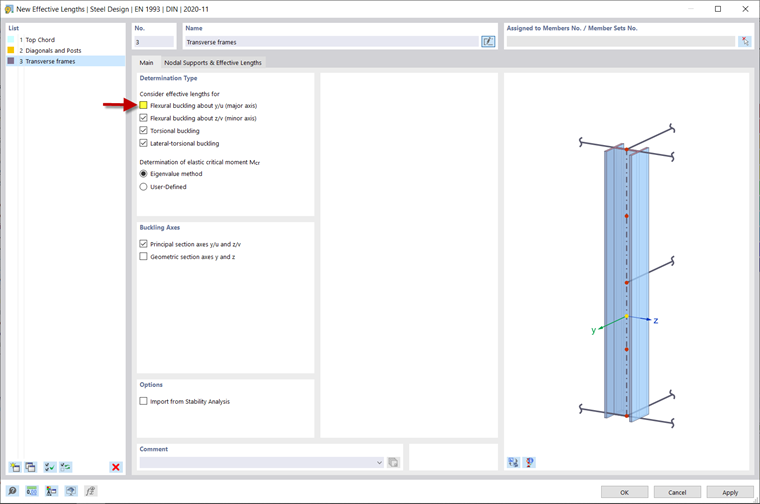

Puede especificar qué formas de fallo de estabilidad se deben comprobar en la pestaña ' Base '. Cree una nueva longitud de pandeo para los pórticos transversales y desactive, por ejemplo, el pandeo por flexión alrededor del eje mayor. No se realiza ningún análisis de estabilidad para esta dirección de deformación. Desactive también la coacción en la parte superior de las barras, ya que los pórticos transversales son los elementos estabilizadores del puente de acero y no se sujetan en el plano en sí mismos.
Asigne esta longitud de pandeo a los postes exteriores así como a los dos postes en el centro del puente.
